Задача: Люк вариант 53

Люк. Вариант 53 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Люк
5. Выполнить спецификацию к сборочной единице.
Вариант 53 Люк
Приспособление для плотного перекрытия отверстия в баках и цистернах
специального назначения. К выходному отверстию бака или цистерны приваривается фланец 1. На концах фланца с одной стороны навинчена ось 3, с
другой – ушко 6, скрепленное осью 9 с серьгой 8. На фланце имеется выступ, который входит в паз крышки 2, поджимаемой сверху натяжным винтом
7. Винт соединен со скобой 4 с помощью резьбы. При плотном и герметичном перекрытии отверстия поджимаем крышку винтом и тем самым оттягиваем
кверху скобу, которая своими концами упирается в головку оси 3 и верхнюю
часть серьги. Положение винта регулируется воротком 5, скрепленным с винтом при помощи штифта 10. Чтобы открыть отверстие, нужно сначала опустить скобу, откинуть вбок на оси серьгу, отодвинуть скобу в сторону, а затем
снять крышку.
Детали позиций 3–8 выполнены из стали 08 ГОСТ 1050-88, деталь позиции 1 – из чугуна СЧ25 ГОСТ 1412-85, деталь позиции 2 – из чугуна СЧ 35
ГОСТ 1412-85. В состав сборочной единицы входят стандартные изделия:
– ось 1-28 h8x70.Ст2 ГОСТ 9650-80;
– штифт 2.6Х65 ГОСТ 3128-70.

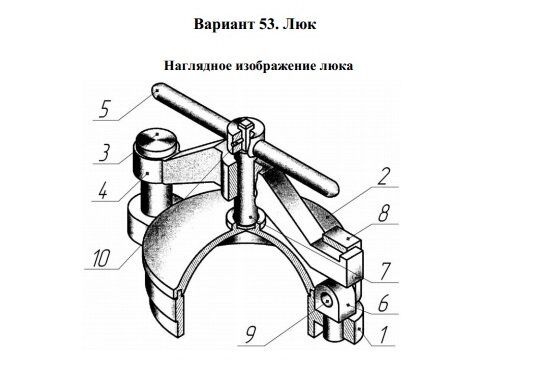

Вариант 53 Люк
Люк чертежи
Вариант 53 Люк Сборочный чертеж
Вариант 53 Люк Спецификация
Люк. Вариант 53 3д
Люк. Вариант 53 чертежи
53.01 Фланец
53.02 Крышка
53.03 Ось
53.04 Скоба
53.05 Вороток
53.06 Ушко
53.07 Винт натяжной
53.08 Серьга

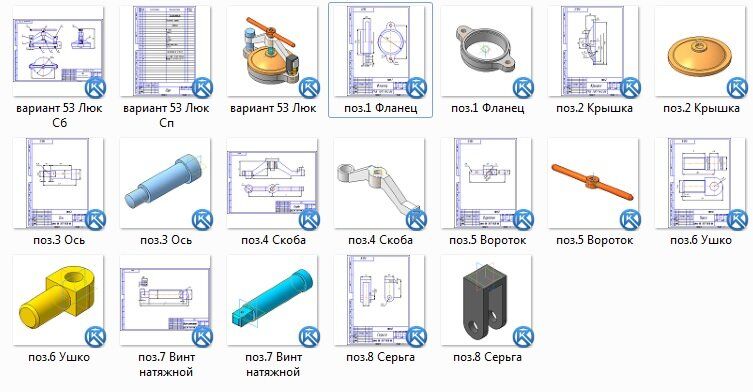

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
