Задача: Съемник вариант 38

Съемник. Вариант 38 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Съемник
5. Выполнить спецификацию к сборочной единице.

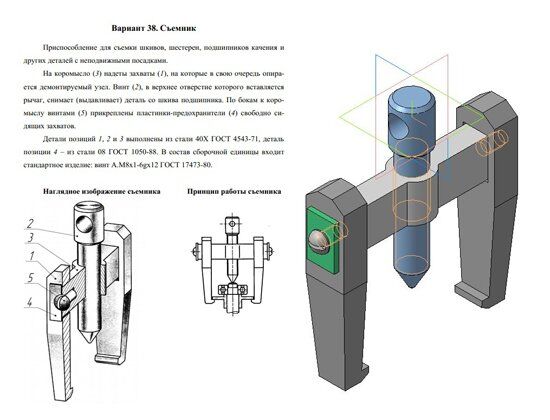

Вариант 38 Съемник
Приспособление для съемки шкивов, шестерен, подшипников качения и других деталей с неподвижными посадками.
На коромысло 3 надеты захваты 1, на которые в свою очередь опирается демонтируемый узел. Винт 2, в верхнее отверстие которого вставляется рычаг, снимает (выдавливает) деталь со шкива подшипника. По бокам к коромыслу винтами 5 прикреплены пластинки-предохранители 4 свободно сидящих захватов.
Детали позиций 1, 2 и 3 выполнены из стали 40Х ГОСТ 4543-71, деталь позиции 4 – из стали 08 ГОСТ 1050-88. В состав сборочной единицы входит
стандартное изделие: винт А.М8x1-6gx12 ГОСТ 17473-80.

Вариант 38 Съемник
Съемник чертежи

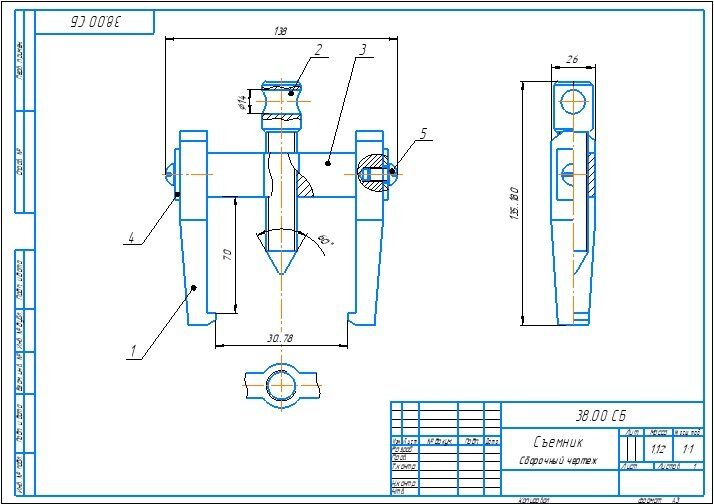

Вариант 38 Съемник Сборочный чертеж
Вариант 38 Съемник Спецификация

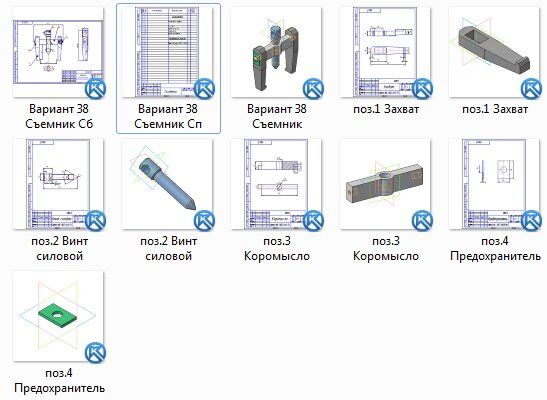

Съемник. Вариант 38 3д
Съемник. Вариант 38 чертежи
Захват 38.01
Винт силовой 38.02
Коромысло 38.03
Предохранитель 38.04
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
