Задача: Каретка вариант 36

Каретка. Вариант 36 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Каретка
5. Выполнить спецификацию к сборочной единице.
Вариант 36 Каретка

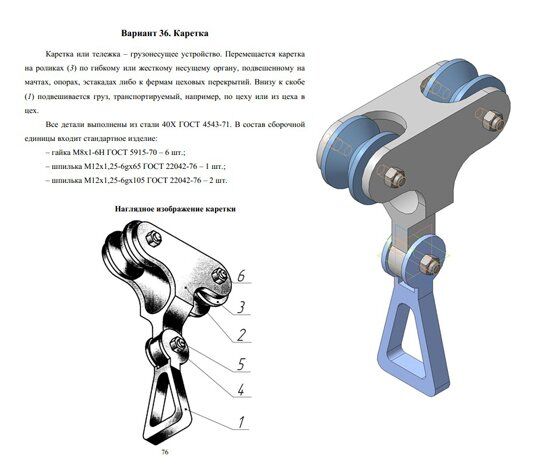

Каретка или тележка грузонесущее устройство. Перемещается каретка на роликах 3 по гибкому или жесткому несущему органу, подвешенному на мачтах, опорах, эстакадах либо к фермам цеховых перекрытий. Внизу к скобе 1 подвешивается груз, транспортируемый, например, по цеху или из цеха в цех.
Все детали выполнены из стали 40Х ГОСТ 4543-71. В состав сборочной
единицы входит стандартное изделие:
– гайка М8x1-6H ГОСТ 5915-70 – 6 шт.;
– шпилька М12x1,25-6gx65 ГОСТ 22042-76 – 1 шт.;
– шпилька М12x1,25-6gx105 ГОСТ 22042-76 – 2 шт.

Вариант 36 Каретка
Каретка чертежи

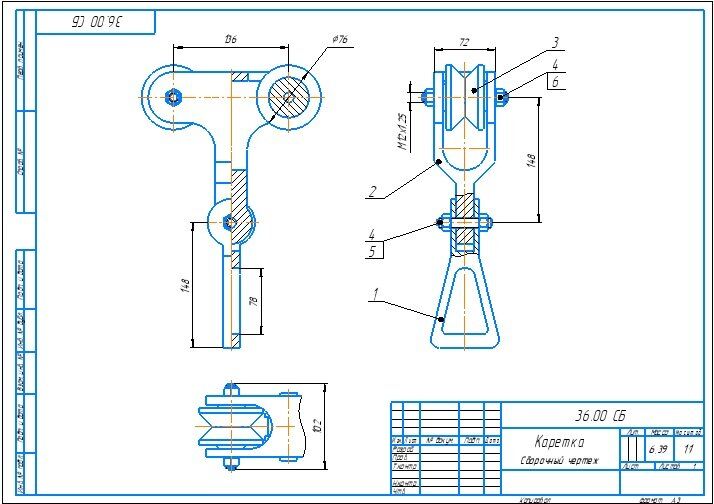

Вариант 36 Каретка Сборочный чертеж
Вариант 36 Каретка Спецификация
Каретка. Вариант 36 3д
Каретка. Вариант 36 чертежи
Скоба 36.01
Обойма 36.02
Ролик 36.03
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
