Задача: Кондуктор вариант 31
Описание
Кондуктор. Вариант 31 ЧЕРТЕЖ
Задание
1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Кондуктор
5. Выполнить спецификацию к сборочной единице.

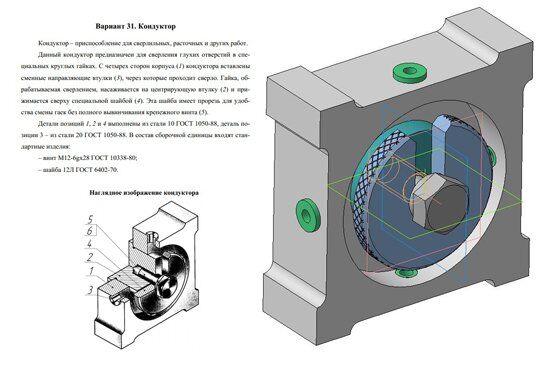

Вариант 31 Кондуктор
Кондуктор – приспособление для сверлильных, расточных и других работ.
Данный кондуктор предназначен для сверления глухих отверстий в специальных круглых гайках. С четырех сторон корпуса 1 кондуктора вставлены сменные направляющие втулки 3, через которые проходит сверло. Гайка, обрабатываемая сверлением, насаживается на центрирующую втулку 2 и прижимается сверху специальной шайбой 4. Эта шайба имеет прорезь для удобства смены гаек без полного вывинчивания крепежного винта 5.
Детали позиций 1, 2 и 4 выполнены из стали 10 ГОСТ 1050-88, деталь позиции 3 – из стали 20 ГОСТ 1050-88. В состав сборочной единицы входят стандартные изделия:
– винт М12-6gx28 ГОСТ 10338-80;
– шайба 12Л ГОСТ 6402-70.
Вариант 31 Кондуктор
Кондуктор чертежи

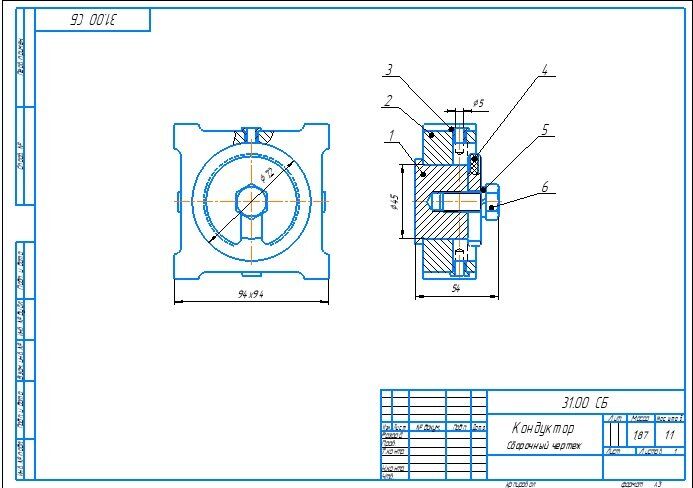

Вариант 31 Кондуктор Сборочный чертеж
Вариант 31 Кондуктор Спецификация
Кондуктор. Вариант 31 3д
Кондуктор. Вариант 31 чертежи
Корпус 31.01
Втулка центрирующая 31.02
Втулка сменная 31.03
Шайба специальная 31.04

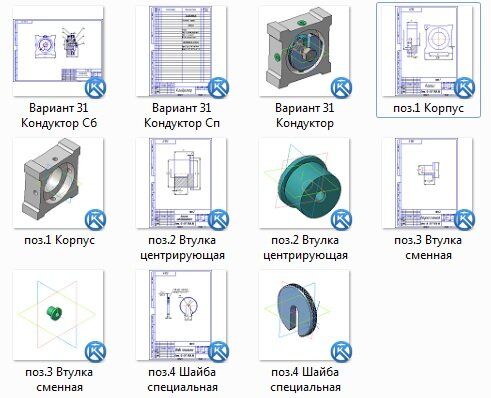

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Кондуктор
5. Выполнить спецификацию к сборочной единице.
Вариант 31 Кондуктор Кондуктор – приспособление для сверлильных, расточных и других работ.
Данный кондуктор предназначен для сверления глухих отверстий в специальных круглых гайках. С четырех сторон корпуса 1 кондуктора вставлены сменные направляющие втулки 3, через которые проходит сверло. Гайка, обрабатываемая сверлением, насаживается на центрирующую втулку 2 и прижимается сверху специальной шайбой 4. Эта шайба имеет прорезь для удобства смены гаек без полного вывинчивания крепежного винта 5.
Детали позиций 1, 2 и 4 выполнены из стали 10 ГОСТ 1050-88, деталь позиции 3 – из стали 20 ГОСТ 1050-88. В состав сборочной единицы входят стандартные изделия:
– винт М12-6gx28 ГОСТ 10338-80;
– шайба 12Л ГОСТ 6402-70.
Вариант 31 Кондуктор
Кондуктор чертежи
Вариант 31 Кондуктор Сборочный чертеж
Вариант 31 Кондуктор Спецификация
Кондуктор. Вариант 31 3д
Кондуктор. Вариант 31 чертежи
Корпус 31.01
Втулка центрирующая 31.02
Втулка сменная 31.03
Шайба специальная 31.04
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Файлы условия, демо
Характеристики решённой задачи
Предмет
Учебное заведение
Семестр
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
694,25 Kb
Список файлов
31 Кондуктор
Вариант 31 Кондуктор Сб.cdw
Вариант 31 Кондуктор Сп.cdw
Вариант 31 Кондуктор.a3d
поз.1 Корпус.cdw
поз.1 Корпус.m3d
поз.2 Втулка центрирующая.cdw
поз.2 Втулка центрирующая.m3d
поз.3 Втулка сменная.cdw
поз.3 Втулка сменная.m3d
поз.4 Шайба специальная.cdw
поз.4 Шайба специальная.m3d
