Задача: Клапан сбрасывающий вариант 29

Клапан сбрасывающий. Вариант 29 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Клапан сбрасывающий
5. Выполнить спецификацию к сборочной единице.
Вариант 29 Клапан сбрасывающий
Клапан сбрасывающий – арматурное устройство, устанавливаемое на резервуар для поддержания в нем установленного давления.
Корпус 1 клапана завинчивают в резервуар. В случае превышения в резервуаре давления, клапан 2 поднимается, сжимая пружину 3, упирающуюся в упор 4, и через боковые отверстия в корпусе сбрасывает избыток внутреннего давления. Завинчивая упор, и тем самым сжимая пружину, можно регулировать уровень давления в резервуаре. Детали позиций 1, 2 и 4 выполнены из латуни Л63 ГОСТ 15527-70, деталь позиции 3 – из стали 25Г2С ГОСТ 5781-82.

Вариант 29 Клапан сбрасывающий
Клапан сбрасывающий чертежи

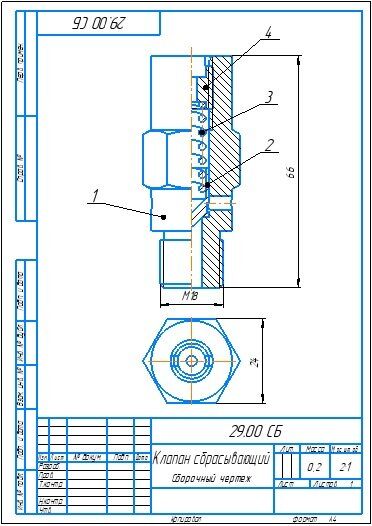

Вариант 29 Клапан сбрасывающий Сборочный чертеж
Вариант 29 Клапан сбрасывающий Спецификация
Клапан сбрасывающий. Вариант 29 3д
Клапан сбрасывающий. Вариант 29 чертежи
Корпус 29.01
Клапан 29.02
Пружина 29.03
Упор 29.04

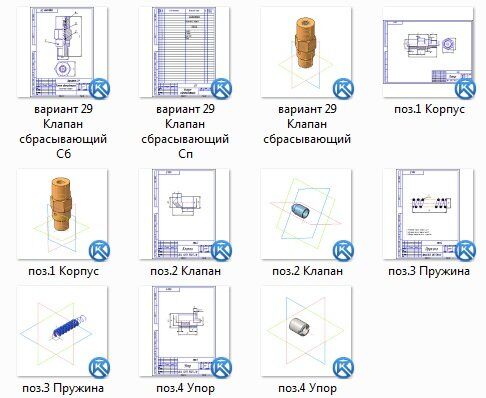

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
