Задача: Резцедержатель вариант 25

Резцедержатель. Вариант 25 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Резцедержатель
5. Выполнить спецификацию к сборочной единице.
Вариант 25 Резцедержатель
Приспособление для укрепления резца на суппорте металлорежущего стакана. Резцедержатель соединяется с суппортом салазками 1 при помощи нижнего фигурного паза в виде ласточкина хвоста. Резец закрепляется двумя винтами 5 между поворотной головкой 2 и салазками. Для удобства металлообработки резец может быть зафиксирован поворотной головкой под любым углом. Головка прижимается к салазкам с помощью болта 4 и рукоятки 3, выполняющей роль гайки.
Детали позиций 1 и 2 выполнены из стали 40Х ГОСТ 4543-71, деталь позиции 3 – из стали 60С2А ГОСТ 14959-79. В состав сборочной единицы входят стандартные изделия:
– болт М10-8gx65 (S16) ГОСТ 15589-70;
– винт А.М8-6gx20 ГОСТ 1485-84 – 2 шт.;
– шайба C.10.37 ГОСТ 11371-78.

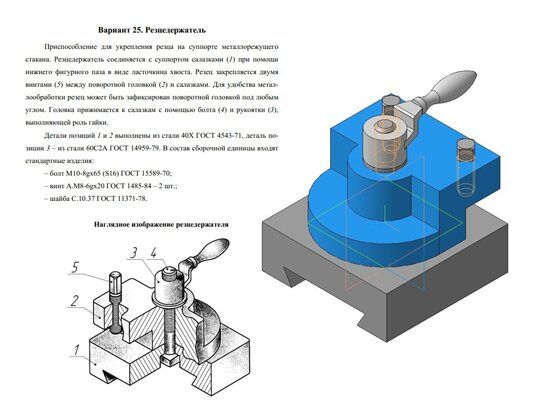

Вариант 25 Резцедержатель
Резцедержатель чертежи

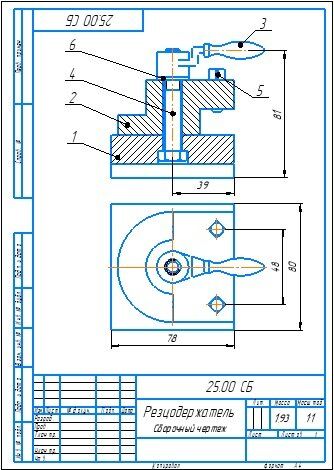

Вариант 25 Резцедержатель Сборочный чертеж
Вариант 25 Резцедержатель Спецификация

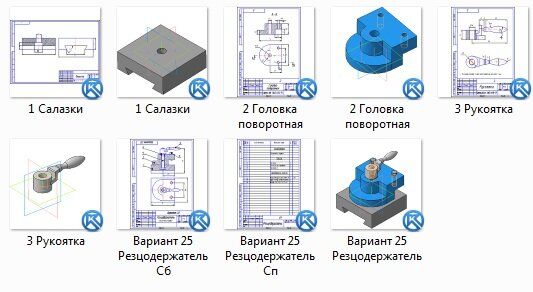

Резцедержатель. Вариант 25 3д модель
Резцедержатель. Вариант 25 чертежи
Салазки 25.01
Головка поворотная 25.02
Рукоятка 25.03
Болт 25.04
Винт 25.05
Шайба 25.06
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
