Задача: Сопло вариант 24

Сопло. Вариант 24 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Сопло
5. Выполнить спецификацию к сборочной единице.

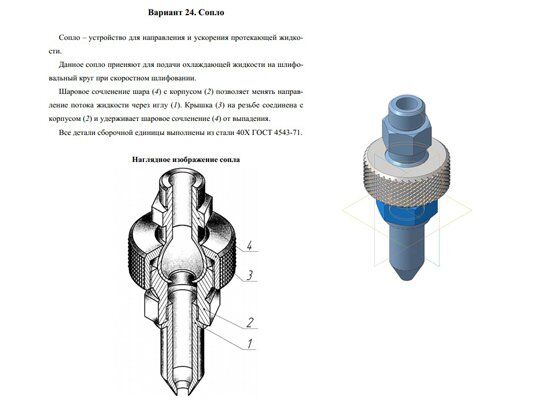

Вариант 24 Сопло
Сопло – устройство для направления и ускорения протекающей жидкости.
Данное сопло приеняют для подачи охлаждающей жидкости на шлифовальный круг при скоростном шлифовании.
Шаровое сочленение шара 4 с корпусом 2 позволяет менять направление потока жидкости через иглу 1. Крышка 3 на резьбе соединена с корпусом 2 и удерживает шаровое сочленение 4 от выпадения.
Все детали сборочной единицы выполнены из стали 40Х ГОСТ 4543-71.

Вариант 24 Сопло
Сопло чертежи

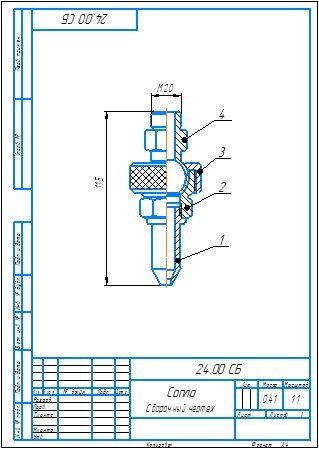

Вариант 24 Сопло Сборочный чертеж
Вариант 24 Сопло Спецификация
Сопло. Вариант 24 3д модель
Сопло. Вариант 24 чертежи
Игла 24.01
Корпус 24.02
Крышка 24.03
Шар 24.04

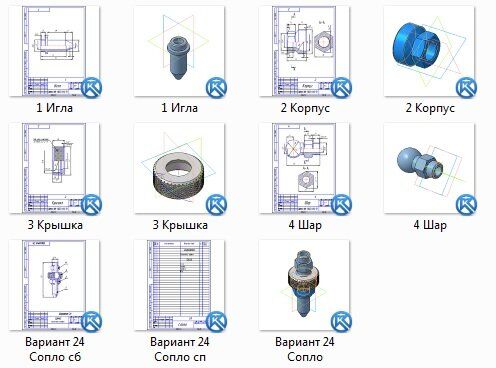

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
