Задача: Пресс-масленка вариант 22

Пресс-масленка. Вариант 22 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Пресс-масленка
5. Выполнить спецификацию к сборочной единице.

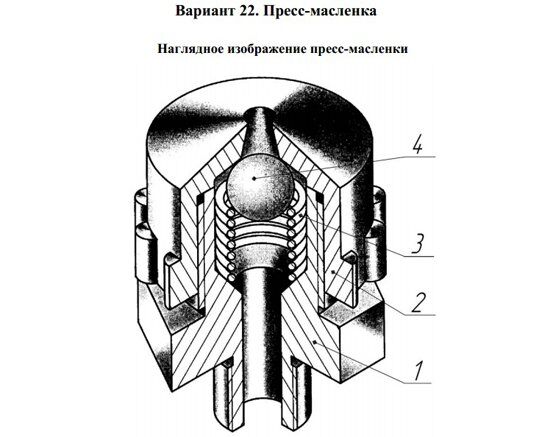

Вариант 22 Пресс-масленка
Пресс-масленка – приспособление для смазки трущихся поверхностей техническим маслом.
В корпус 1 масленки специальным устройством заливают масло, не снимая крышки 2. Для этого шарик O 16 4, подпираемый пружиной 3,вдвигают носиком масляного устройства вовнутрь.
Детали позиций 1 и 2 выполнены из стали 10 ГОСТ 1050-88, деталь позиции 3 – из стали 25Г2С ГОСТ 5781-82, деталь позиции 4 – из стали 15 ГОСТ 1050-88.

Вариант 22 Пресс-масленка
Пресс-масленка чертежи

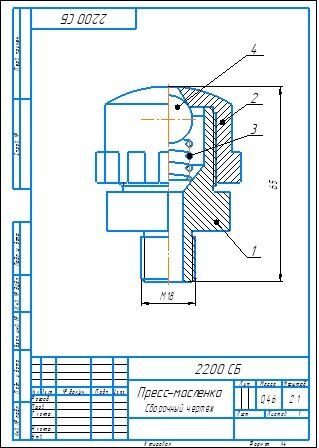

Вариант 22 Пресс-масленка Сборочный чертеж
Вариант 22 Пресс-масленка Спецификация
Пресс-масленка. Вариант 22 3д модель
Пресс-масленка. Вариант 22 чертежи
Корпус 22.01
Крышка 22.02
Пружина 22.03
Шарик ф16 22.04

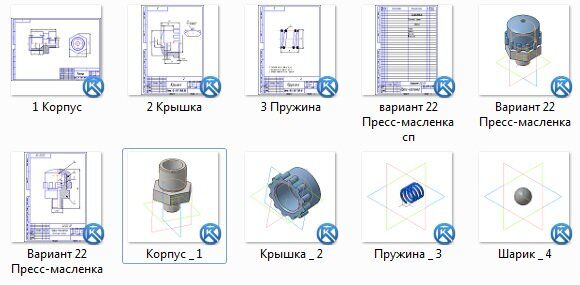

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
