Задача: Вороток вариант 20

Вороток. Вариант 20 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Воротока
5. Выполнить спецификацию к сборочной единице.

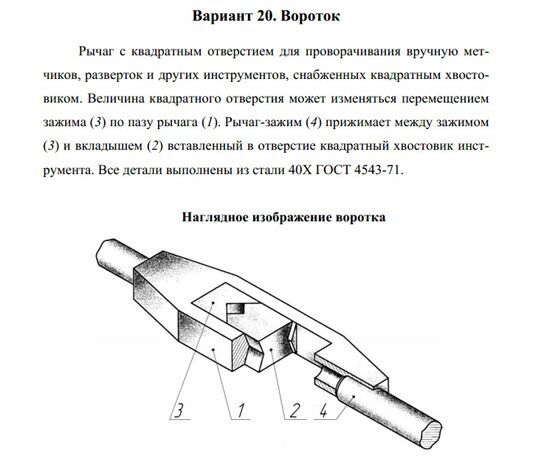

Вариант 20 Вороток
Рычаг с квадратным отверстием для проворачивания вручную метчиков, разверток и других инструментов, снабженных квадратным хвостовиком. Величина квадратного отверстия может изменяться перемещением зажима 3 по пазу рычага 1. Рычаг-зажим 4 прижимает между зажимом 3 и вкладышем 2 вставленный в отверстие квадратный хвостовик инструмента. Все детали выполнены из стали 40Х ГОСТ 4543-71.
Вариант 20 Вороток
Вороток чертежи

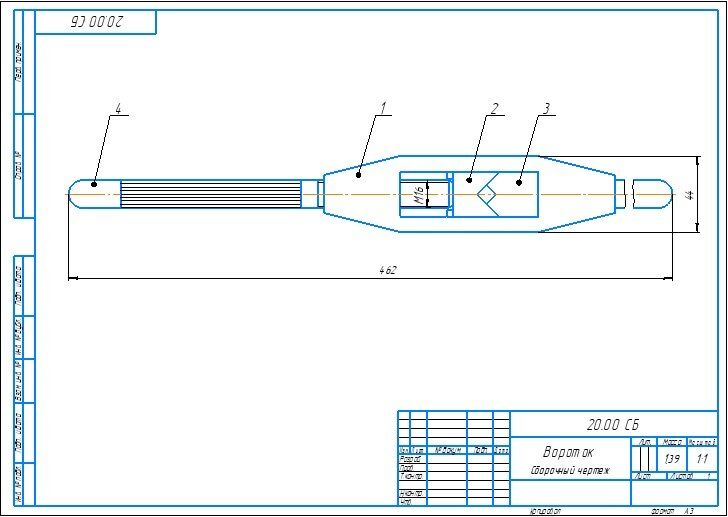

Вариант 20 Вороток Сборочный чертеж
Вариант 20 Вороток Спецификация
Вороток. Вариант 20 3д модель
Вороток. Вариант 20 чертежи
Рычаг 20.01
Зажим 20.02
Рычаг-зажим 20.03

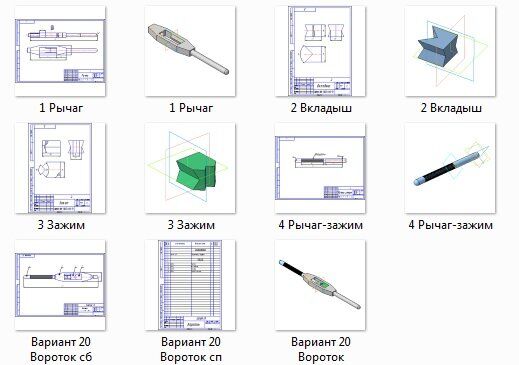

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
