Задача: Шарнир Гука вариант 11

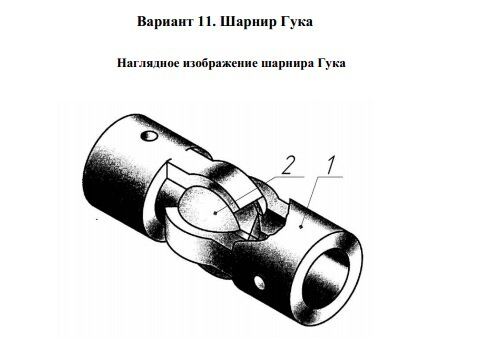

Шарнир Гука. Вариант 11 ЧЕРТЕЖ
Шарнир (вращательная пара) – подвижное соединение деталей, позволяющее поворачиваться одной детали относительно другой вокруг общей оси или общей точки. Шарнир Гука – наиболее часто встречающееся
шарнирное сочленение, применяющееся для соединения двух деталей машины, связанных общим вращательным движением (вал с валом, вал с зубчатым колесом и др.).
Примером применения шарнира в технике может служить всем известная шарнирная муфта автомобиля – так называемый кардан.
Шарнир Гука состоит из шара 2 и двух вилок 1, выполненных из стали 40Х ГОСТ 4543-71.

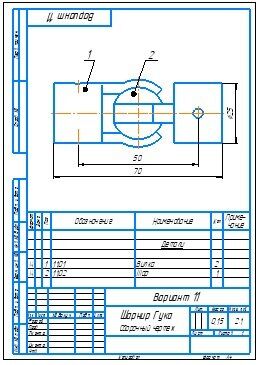

Шарнир Гука. Вариант 11 Сб
Шарнир Гука. Вариант 11 Спецификация
Шарнир Гука. Вариант 11 3д модель

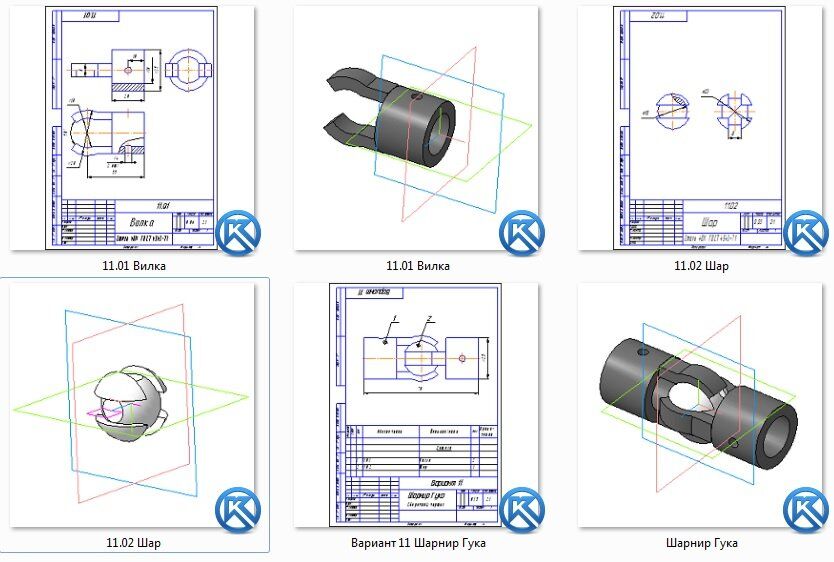

Шарнир Гука. Вариант 11 чертежи
Вилка 11.01
Шар 11.02
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
