Задача: Шатун вариант 10
Описание

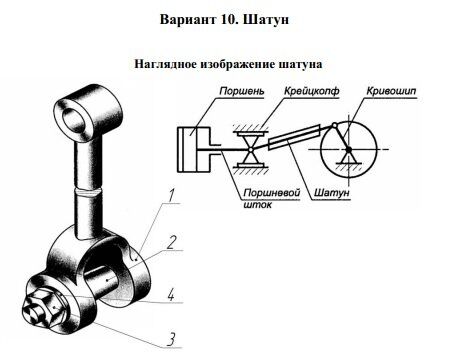

Шатун. Вариант 10 ЧЕРТЕЖ
![]()
Шатун машины служит для передачи движения от поршня на кривошип через промежуточный элемент-ползун (крейцкопф). Верхним отверстием шатун 1 соединяется с пальцем кривошипа. Нижней вилкообразной частью он обхватывает середину ползуна, с которым соединяется при помощи пальца 2. Для того чтобы предотвратить вращение пальца, ему придана коническая форма, что позволяет произвести достаточный натяг пальца гайкой 3.
Детали позиций 1 и 2 выполнены из стали 25Г2С ГОСТ 5781-82.
![]()

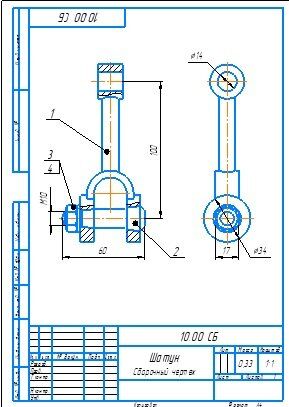

Шатун. Вариант 10 сб
Шатун. Вариант 10 Спецификация
Шатун. Вариант 10 чертежи
Шатун 10.01
Палец 10.02
![]()

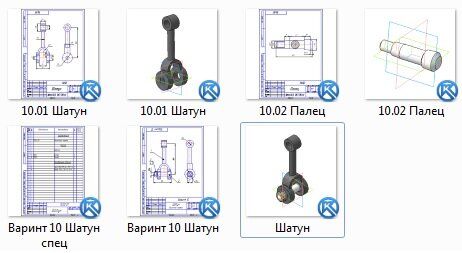

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Шатун машины служит для передачи движения от поршня на кривошип через промежуточный элемент-ползун (крейцкопф). Верхним отверстием шатун 1 соединяется с пальцем кривошипа. Нижней вилкообразной частью он обхватывает середину ползуна, с которым соединяется при помощи пальца 2. Для того чтобы предотвратить вращение пальца, ему придана коническая форма, что позволяет произвести достаточный натяг пальца гайкой 3. Детали позиций 1 и 2 выполнены из стали 25Г2С ГОСТ 5781-82.
Шатун. Вариант 10 сб Шатун. Вариант 10 Спецификация
Шатун. Вариант 10 чертежи
Шатун 10.01
Палец 10.02
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Файлы условия, демо
Характеристики решённой задачи
Предмет
Учебное заведение
УрГУПССеместр
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
290,19 Kb
Список файлов
10 Ш
10.01 Шатун.cdw
10.01 Шатун.m3d
10.01 Шатун.pdf
10.02 Палец.cdw
10.02 Палец.m3d
10.02 Палец.pdf
Варинт 10 Шатун спец.cdw
Варинт 10 Шатун спец.pdf
Варинт 10 Шатун.cdw
Варинт 10 Шатун.pdf
Шатун.a3d
