Вопросы/задания к контрольной работе: Электрическая схема

Вариант 5

1. Условие задачи

Для электрической схемы постоянного тока, соответствующей варианту 5 и изображённой на рис. 1.5, выпол- нить:

1. Составить систему уравнений по законам Кирхгофа для расчёта токов во всех ветвях схемы.
2. Определить токи во всех ветвях схемы методом контурных токов.
3. Определить токи во всех ветвях схемы методом узловых потенциалов.
4. Результаты расчёта токов двумя методами свести в таблицу и сравнить.
5. Составить баланс мощностей в исходной схеме (схеме с источником тока), вычислив отдельно суммарную мощность источников и суммарную мощность сопротивлений.
6. Определить ток I1 в заданной схеме с источником тока, используя теорему об активном двухполюснике и эквивалентном генераторе.

Рис. 1: Рисунок 1.5 — Электрическая схема (вариант 5).

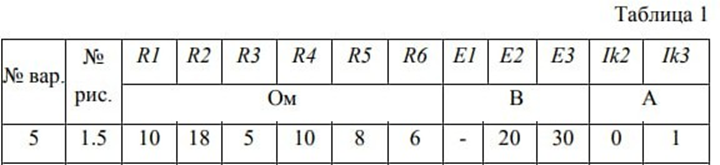

Рис. 2: Таблица 1 — Исходные данные (вариант 5).
