Задача: Определение расчетной нагрузки цеха методом упорядоченных диаграмм

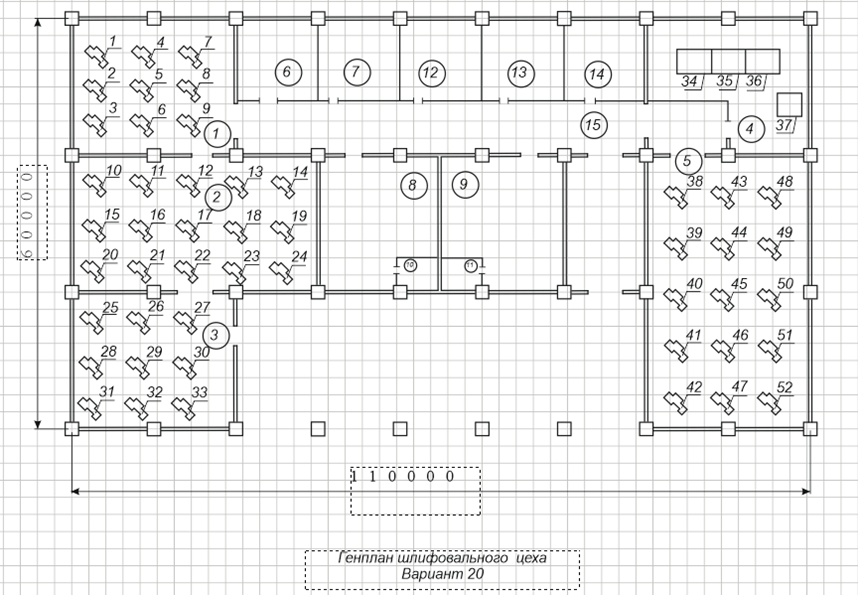

№ на плане

Наименование агрегата

Марка агрегата

Мощн

кВт

Кол-во

1. ШЛИФОВАЛЬНОЕ ОТДЕЛЕНИЕ

1-3

Плоскошлифовальный станок

ВРН – 20

9,0

3

4-6

Резьбошлифовальный станок

5822М

8,0

3

7-9

Круглошлифовальный станок

3Е12

10,5

3

2. МЕХАНИЧЕСКОЕ ОТДЕЛЕНИЕ

10-12

Фрезерный станок

ФУ251

10,1

3

13-14

Токарный станок

250ИТВ

3,2

2

15-17

Долбежный станок

7417

2,8

3

18-19

Токарно-винторезный станок

СУ 500/1500

7,5

2

20-22

Вертикально-сверлильный станок

2Н – 135

4,125

3

23-24

Станок для обрезки и насечки зубьев

ПШП – 2

2,2

2

3 ЗАГОТОВИТЕЛЬНОЕ ОТДЕЛЕНИЕ

25-27

Ножницы кривошипные

6,0

3

28-30

Отрезной станок

2,0

3

31-33

Ножницы комбинированные

5,0

3

4 ЗАРЯДНОЕ ОТДЕЛЕНИЕ

34-36

Выпрямитель

15,0

3

37

Вентилятор вытяжной

7,5

1

4. СЛЕСАРНО-СБОРОЧНОЕ ОТДЕЛЕНИЕ

38-40

Пресс однокривошипный

9,0

3

41-42

Листогибочная машина

7,0

2

43-45

Вальцы (3-х валковая)

12,0

3

46-47

Вальцы

4,0

2

48-50

Трубонарезной станок

1Н – 983

17,6

3

51-52

Вертикально-сверлильный станок

3,7

2

53-58

Вентиляторы крышные

7,0

6

6 РУ – 0,4 кВ 7 Инструментальная 8 Раздевалка женская.

Осветительная нагрузка.

9 Раздевалка мужская. 10 Туалет «Ж» 11Туалет «М»

Определить по площади.

12 Комната мастеров 13 Кабинет начальника. 14 Медпункт

15 Коридор
