Курсовая работа: Проектирование электроснабжения автоматизированного цеха

Автоматизированный цех является вспомогательным и выполняет заказы основных цехов предприятия. Он предназначен для выполнения различных операций по обслуживанию и ремонту станочного оборудования.
Для этой цели в цехе предусмотрены: станочное отделение, сварочный участок, компрессорная, производственные, служебные и бытовые помещения.
Основное оборудование установлено в станочном отделении: станки различного назначения и подъемно-транспортные механизмы.
Цеховые трансформаторные подстанции получают электроснабжение от ГПП напряжением 6 кВ.
Количество рабочих смен – 2. Потребители имеют 2 и 3 категорию надежности электроснабжения. Грунт в районе цеха – суглинок с температурой +15˚С. Каркас здания смонтирован из блоков-секций.
В цехе установлено следующее электрооборудование:
Вентиляторы - специальное оборудование, используемое для движения воздуха и газа.
Продольно-фрезерные станки – предназначены для обработки крупногабаритных и тяжелых деталей. Их главная особенность – возможность одновременно обрабатывать заготовку с нескольких сторон, что обеспечивает высокую производительность и точность.
Горизонтально-расточные станки – предназначены для обработки крупных корпусных деталей. Их главная особенность – горизонтальное расположение шпинделя, что позволяет эффективно растачивать глубокие отверстия и обрабатывать массивные заготовки.
Плоскошлифовальный станок – предназначены для обработки плоских, фасонных и линейчатых поверхностей заготовок, путем снятия слоя материала резцом.
Краны консольные поворотные – предназначена для перемещения грузов.
Радиально-сверлильные станки – предназначены для сверления отверстий в крупногабаритных деталях.
Алмазно-расточные станки – предназначены для высокоточной обработки отверстий (финишной).
Сварочные аппараты – предназначены для сварки металла.

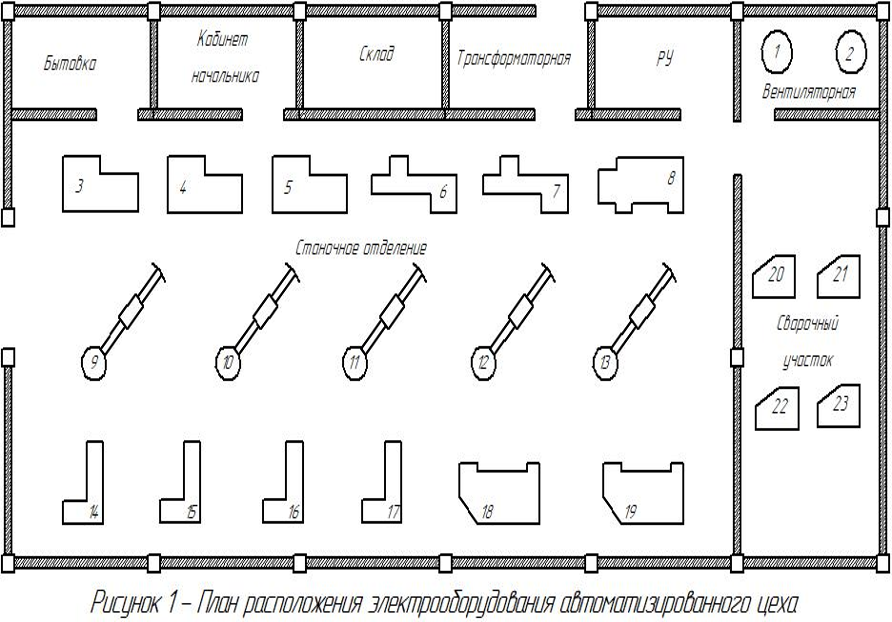

План расположения электрооборудования автоматизированного цеха указан на рисунке 1
