ДЗ: От цеховой КТП с трансформатором 400 кВА, со схемой соединения обмоток

От цеховой КТП с трансформатором 400 кВА, со схемой соединения обмоток Y/Y_о =4,5% питаются щит ЩО1 освещения с расчетной нагрузкой 10,5 кВт и силовая сборка СП1.
Щит освещения подключен к шинам 0,4 кВ КТП через автоматический выключатель FA1, питание производится 4-хжильным кабелем с алюминиевыми жилами сечением (3ґ10+1ґ6 мм²). Нагрузка щита состоит из нескольких однофазных групп мощностью 1,7 кВт каждая. Лампы освещения питаются по 2–х жильному алюминиевому проводу сечением 2ґ6 мм², длиной по 40 м (линии освещения примерно одинаковы).
К силовой сборке подключены 3 двигателя мощностью по 2 кВт каждый, cosj = 0,85; КПД h = 0,92, кратность пускового тока k_п= 7 и 1 двигатель мощностью 3,5 кВт, cosj = 0,82; h = 0,9; k_п = 6. Все двигатели асинхронные с короткозамкнутым ротором, пуск легкий со временем 2 с. Двигатели питаются по трехжильным кабелям сечением 3ґ6 мм², в качестве нулевого провода используется стальная полоса.

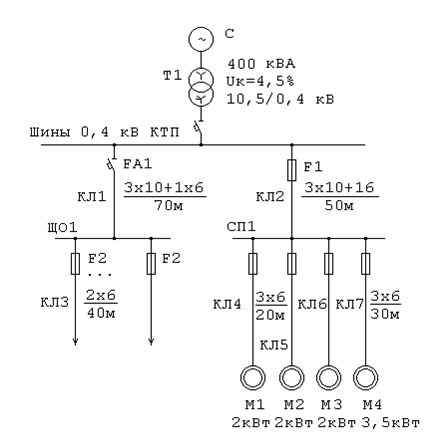

Сборка питается по четырехжильному кабелю с алюминиевыми жилами сечением ( 3ґ10+1ґ6 мм²). Длина кабелей указана на схеме .Для самозапуска может оставаться один из электродвигателей. Одновременный пуск двигателей не предусматривается.
Выбрать автомат и определить его уставки, а также выбрать плавкие вставки предохранителей и проверить аппараты защиты по селективности и чувствительности.
