Курсовая работа: Электроснабжение электроремонтного цеха
Новинка
Описание
Исходные данные на проектирование (вариант 32):
Таблица 1 – Исходные данные

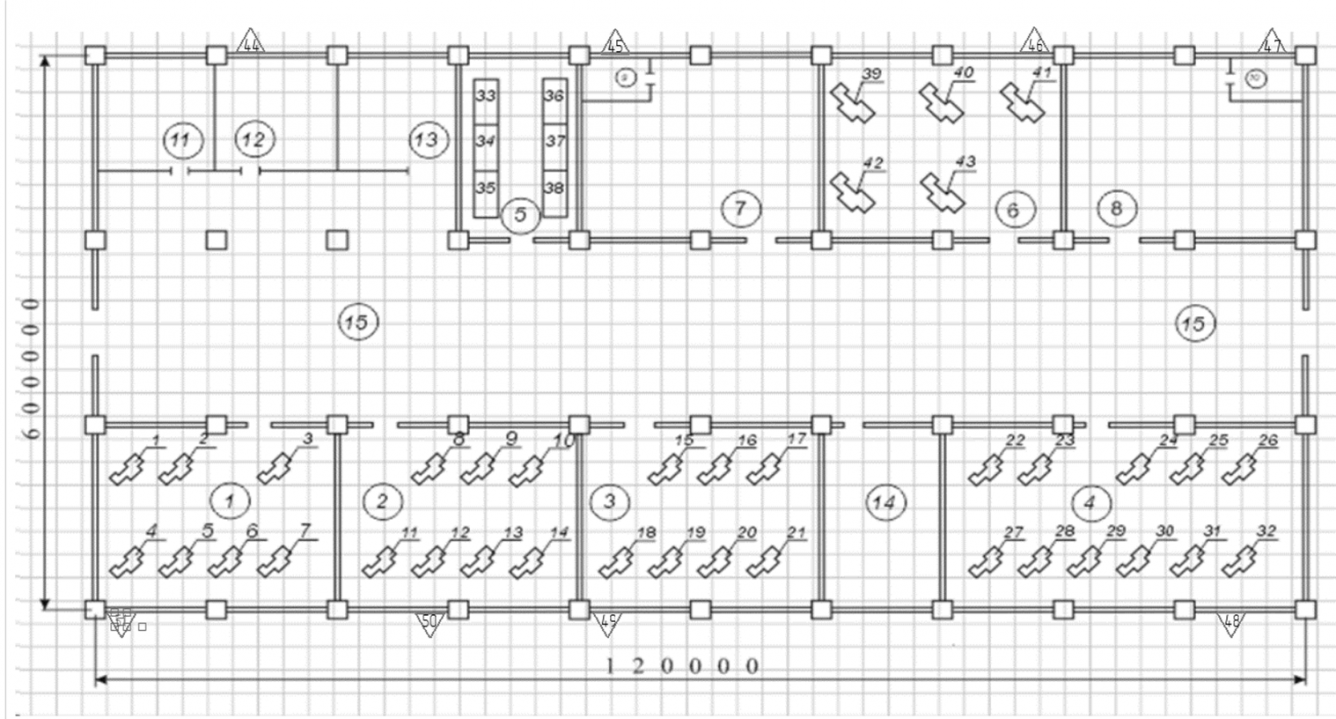

Схема цеха приведена на рисунке 1.
![]()
ОГЛАВЛЕНИЕ
1 Технологический процесс расчитываемого цеха. 6
2 Расчет цеховых электрических нагрузок. 8
3 Выбор компенсирующих устройств и трансформаторов. 18
4 Выбор схемы цеховой распределительной сети. 21
4.1 Выбор кабельных линий. 21
4.2 Выбор автоматических выключателей. 27
Список использованных источников. 33
Таблица 1 – Исходные данные
| № на плане | Наименование агрегата | Марка агрегата | Мощн кВт | Кол-во |
| 1. ТОКАРНОЕ ОТДЕЛЕНИЕ | ||||
| 1-3 | Токарный станок | 1ИС611В | 3,2 | 3 |
| 4-5 | Токарно-винторезный станок | 10,0 | 2 | |
| 6-7 | Токарно-винторезный станок | СУ 500/1500 | 7,5 | 2 |
| 2. ФРЕЗЕРНОЕ ОТДЕЛЕНИЕ | ||||
| 8-10 | Фрезерный станок | 6Б75ВФ | 4,5 | 3 |
| 11-12 | Фрезернорасточной станок | 2Е115 | 2,2 | 2 |
| 13-14 | Фрезернорасточной станок | 24К40СФ | 9,0 | 2 |
| 3. ШЛИФОВАЛЬНОЕ ОТДЕЛЕНИЕ | ||||
| 15-17 | Плоскошлифовальный станок | 451АР | 2,5 | 3 |
| 18-19 | Точильношлифовальный станок | 3Б642 | 4,6 | 2 |
| 20-21 | Круглошлифовальный станок | 3А10 | 8,0 | 2 |
| 4. ЗАГОТОВИТЕЛЬНОЕ ОТДЕЛЕНИЕ | ||||
| 22-23 | Машина листогибочная | УБ – 1800 | 4,5 | 2 |
| 24-26 | Пресс-ножницы | ПН -- 1 | 3,3 | 3 |
| 27-28 | Ножницы кривошипные | 6,0 | 2 | |
| 29-30 | Галтовочный барабан | 4,0 | 2 | |
| 31-32 | Трубонарезной станок | 1Н – 983 | 17,6 | 2 |
| 5. ЗАРЯДНОЕ ОТДЕЛЕНИЕ | ||||
| 33-38 | Выпрямитель | 15,0 | 6 | |
| 6. СВАРОЧНОЕ ОТДЕЛЕНИЕ | ||||
| 39-41 | Машина электросварочная стыковая ПВ-35% | АСИФ – 5 | 5 кВА | 3 |
| 42-43 | Сварочный трансформатор ПВ-25% | СТАН – 1 | 21 кВА | 2 |
| 44-51 | Вентиляторы встроенные в наружные стены | 7,0 | 8 | |
| 7 | Раздевалка женская. | Осветительная нагрузка | ||
| 8 | Раздевалка мужская. | Определить по площади | ||
| 9 | Туалет «Ж». | |||
| 10 | Туалет «М». | |||
| 11 | Комната мастеров. | |||
| 12 | Кабинет начальника. | |||
| 13 | Медпункт. | |||
| 14 | РУ – 0,4 кВ. | |||
| 15 | Коридор. | |||
Схема цеха приведена на рисунке 1.
ОГЛАВЛЕНИЕ 1 Технологический процесс расчитываемого цеха. 6
2 Расчет цеховых электрических нагрузок. 8
3 Выбор компенсирующих устройств и трансформаторов. 18
4 Выбор схемы цеховой распределительной сети. 21
4.1 Выбор кабельных линий. 21
4.2 Выбор автоматических выключателей. 27
Список использованных источников. 33
