Курсовая работа: Электроснабжение электроремонтного цеха
Новинка
Описание
| № на плане | Наименование агрегата | Марка агрегата | Мощность 1 ед. Pном, кВт | Количество, шт. |
| | 1. ТОКАРНОЕ ОТДЕЛЕНИЕ | | | |
| 1--3 | Токарно-винторезный станок | 16СПП | 10.0 | 3 |
| 4--6 | Токарно-винторезный станок | --- | 15.0 | 3 |
| 7--8 | Токарно-винторезный станок | --- | 16.0 | 2 |
| 9--11 | Токарно-револьверный автомат | --- | 7.0 | 3 |
| 12--14 | Токарный станок | --- | 3.2 | 3 |
| 15--16 | Токарно-винторезный станок | 250ИТВ | 7.5 | 2 |
| | 2. КУЗНЕЧНОЕ ОТДЕЛЕНИЕ | | | |
| 17--19 | Молот пневматический ковочный | МА-411 | 10.0 | 3 |
| 20--21 | Электропечь сопротивления | ОКБ-134А | 18.75 | 2 |
| 22 | Электропечь сопротивления | ОКБ-56А | 70.0 | 1 |
| | 3. ШЛИФОВАЛЬНОЕ ОТДЕЛЕНИЕ | | | |
| 23--24 | Плоскошлифовальный станок | ЗК228 | 3.0 | 2 |
| 25--26 | Круглошлифовальный станок | ЗВ642 | 8.0 | 2 |
| 27--28 | Точильношлифовальный станок | ЗА10 | 4.6 | 2 |
| 29--30 | Обдирочношлифовальный станок | 3М634 | 2.8 | 2 |
| | 4. МЕХАНИЧЕСКОЕ ОТДЕЛЕНИЕ | | | |
| 31--32 | Винторезный станок | 16К20 | 12.0 | 2 |
| 33--34 | Фрезерный станок | Б575ВФ | 4.5 | 2 |
| 35--37 | Универсальный фрезерный станок | 67К25 | 9.0 | 3 |
| 38--40 | Сверлильно-колонный станок | ПК-203 | 4.5 | 3 |
| 41--43 | Радиально-сверлильный станок | 2Б-52 | 1.7 | 3 |
| 44--46 | Поперечно-строгальный станок | 7М-36 | 8.5 | 3 |
| | ОБЩЕЦЕХОВОЕ ОБОРУДОВАНИЕ И ПОМЕЩЕНИЯ | | | |
| 47--52 | Вентиляторы встроенные в наружные стены | --- | 7.0 | 6 |
| --- | Осветительная нагрузка | --- | --- | Опр. по площади |
Лист для замечаний 2 Исходные данные 3

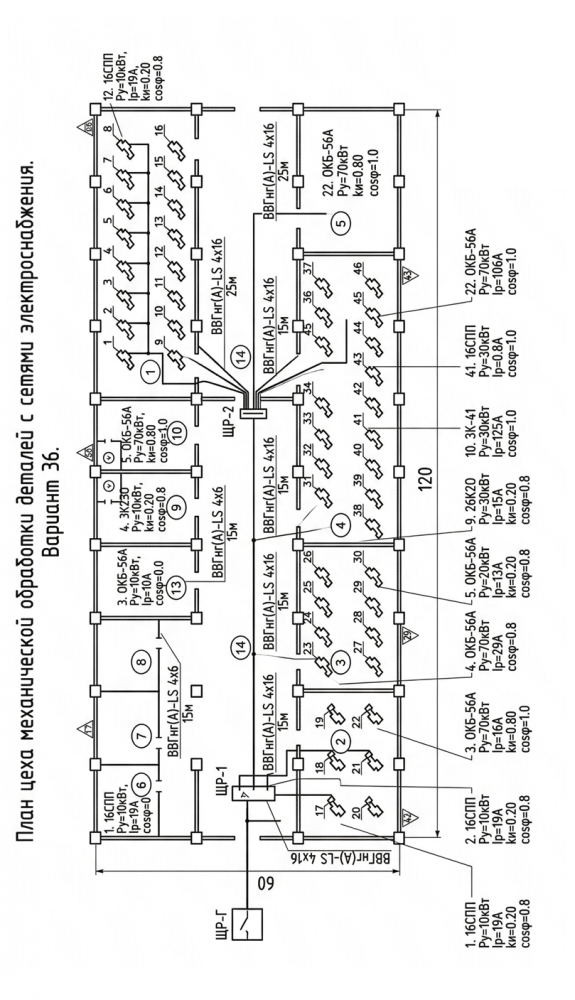

План цеха 5
Оглавление 6
Глава 1. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС РАСЧИТЫВАЕМОГО ЦЕХА 8
Глава 2. РАСЧЕТ ЦЕХОВЫХ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК 12
2.1. Определение силовых нагрузок методом упорядоченных диаграмм 12
Глава 3. РАСЧЕТНЫЕ НАГРУЗКИ ЭЛЕКТРОПРИЕМНИКОВ ЦЕХА 17
3.1 Локализация силовых нагрузок по узлам распределения 17
3.2 Определение центра электрических нагрузок 18
Глава 4. ВЫБОР КОМПЕНСИРУЮЩИХ УСТРОЙСТВ И ТРАНСФОРМАТОРОВ 21
4.1. Оценка потребности в компенсации реактивной мощности 21
4.2. Выбор номинальной мощности и количества силовых трансформаторов 22
4.3. Вычисление энергетических потерь в трансформаторах 23
Глава 5. ВЫБОР СХЕМЫ ЦЕХОВОЙ РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ 25
5.1. Конфигурация распределительной сети низшего напряжения 25
5.2. Расчет сечений проводников по условию нагрева 26
5.3. Расчёт токов короткого замыкания 29
5.4. Выбор и проверка аппаратов защиты 32
5.5. Расчёт параметров контура защитного заземляющего устройства 35
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 39
Характеристики курсовой работы
Предмет
Учебное заведение
САФУ им. ЛомоносоваПросмотров
1
Качество
Идеальное компьютерное
Размер
3,94 Mb
Список файлов
kr-ispravleno-1-2.docx
![Картинка-подпись](https://s.studizba.com/z.php?f=/uploads/fotos/podpt_90043_47907.jpg&w=1632&h=400&t=1")
Если нужен другой вариант работы или отдельная задача из любой работы, пишите в комментарии
