Курсовая работа: Электроснабжение дизелестроительного завода

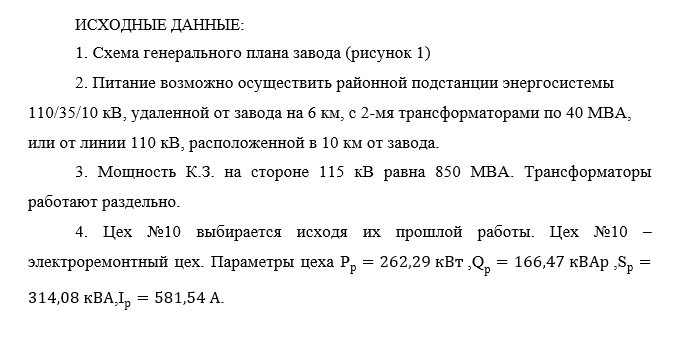

ИСХОДНЫЕ ДАННЫЕ:
1. Схема генерального плана завода (рисунок 1)
2. Питание возможно осуществить районной подстанции энергосистемы 110/35/10 кВ, удаленной от завода на 6 км, с 2-мя трансформаторами по 40 МВА, или от линии 110 кВ, расположенной в 10 км от завода.
3. Мощность К.З. на стороне 115 кВ равна 850 МВА. Трансформаторы работают раздельно.
4. Цех №10 выбирается исходя их прошлой работы. Цех №10 – электроремонтный цех. Параметры цеха ,,,.
Таблица 1 – Электрические нагрузки Дизелестроительного завода
ОГЛАВЛЕНИЕ
Введение 7
1 Технологический процесс Дизелестроительного завода 8
1.1 Меры пожарной безопасности на предприятии 9
1.2 Электробезопасность на предприятии 10
1.3 Категорийность электроприемников в электроремонтном цехе 11
2 Определение расчетных электрических нагрузок цехов и предприятия и построение картограммы нагрузок 13
3 Выбор места расположения ГПП 20
4 Выбор номинального напряжения и схемы внешнего электроснабжения 22
4.1 Выбор номинального напряжения 22
4.2 Выбор сечения провода для 35 кВ и 110 кВ 22
4.2.1 Выбор провода для 110 кВ 23
4.2.2 Выбор провода для 35 кВ: 24
4.3 Годовые эксплуатационные расходы 25
4.3.1 Расчет затрат для 110 кВ, провод АС-70/11 27
4.3.2 Расчет затрат для 35 кВ, провод АС-50/8 28
5 Выбор числа и мощности силовых трансформаторов ГПП 32
6 Выбор числа и мощности цеховых трансформаторов с учетом компенсации реактивной мощности 34
6.1 Расчет для схемы с объединением нескольких цехов к одной ТП (Вариант 1) 34
6.2 Расчет для схемы с тремя ТП одинаковой мощности (Вариант 2) 41
6.3 Компенсация реактивной мощности на ГПП и окончательная проверка трансформатора ГПП 48
7 Выбор схемы распределительной сети и электрических аппаратов по предприятию 52
7.1 Выбор схемы исполнения распределительной сети 52
7.1.1 Расчет для линий варианта 1 53
7.1.2 Расчет для линий варианта 2 72
7.2 Экономическое сравнение вариантов исполнения внутренней распределительной сети 76
7.2.1 Расчет стоимости для 1 варианта 77
7.2.2 Расчет стоимости для 2 варианта 83
7.2.3 Расчет приведенных затрат для варианта 1 86
7.2.4 Расчет приведенных затрат для варианта 2. 86
8 Расчет токов короткого замыкания 88
9 Выбор проверка электрических аппарато и проводников электрической сети по условиям КЗ 96
9.1 Выбор аппаратов на стороне 35 кВ 97
9.2 Выбор аппаратов на стороне 10 кВ 99
Заключение 103
Список использованных источников 104
Сведения о самостоятельности выполнения работы 107
