Курсовая работа: Электроснабжение инструментального завода
Описание
| ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ | | |||||||||||
| | | |||||||||||
| по | Электроснабжения | | ||||||||||
| | (наименование дисциплины) | | ||||||||||
| студенту | ВШЭНиГ | | 4 | курса | 241914 | группы | | |||||
| ///////////////////////// | | |||||||||||
| (фамилия, имя, отчество студента) | | |||||||||||
|
| | |||||||||||
| ТЕМА: | Расчёт электроснабжение инструментального завода | | ||||||||||
| | | |||||||||||
| | | |||||||||||
| | | | | | | | | | | | | ||
И С Х О Д Н Ы Е Д А Н Н Ы Е :

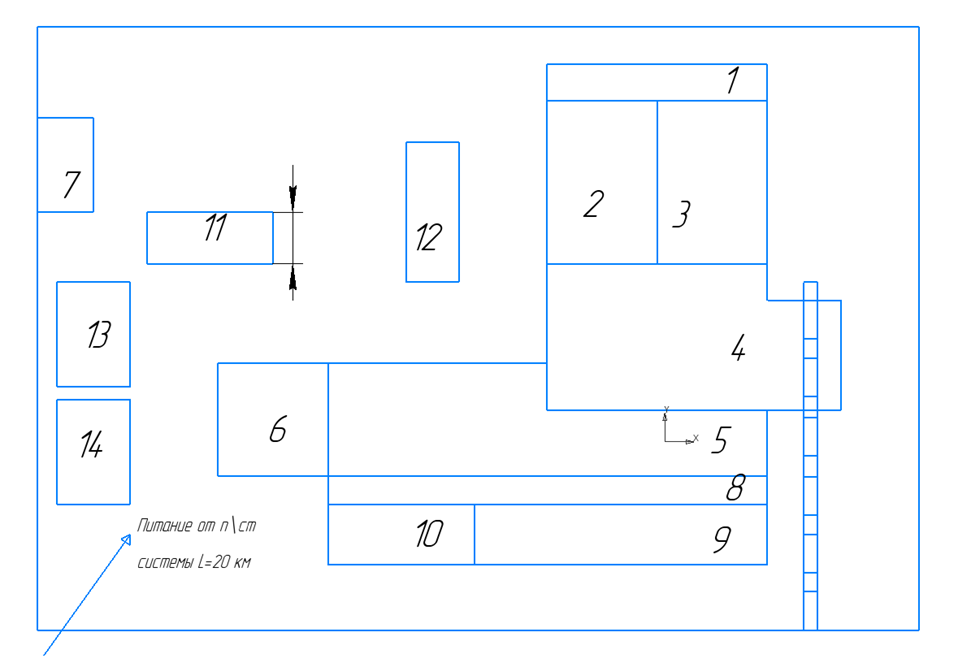

Рисунок 1 – Генплан предприятия
- Схема генерального плана комбината (рисунок 1).
- Сведения об электрических нагрузках завода – таблица 1.
- Питание осуществляется от подстанции энергосистемы неограниченной мощности, на которой установлены два трехобмоточных трансформатора мощностью по 63 МВА, напряжением 230/115/37 кВ., трансформаторы работают раздельно. Мощность к.з. на стороне 230 кВ равна 2000 МВА.
- Расстояние от подстанции энергосистемы до завода 20 км.
- Стоимость электроэнергии 4,4 руб. за 1 кВт*ч.
Таблица 1 – электрические нагрузки предприятия.
№ | Наименование | Число смен | Установленная мощность, кВт |
1 | Термическое отд. 1 | 2 | 800 |
2 | Заготовительный | 2 | 400 |
3 | Сверлильный | 2 | 660 |
4 | Цех плашек | 2 | 500 |
5 | Цех метчиков | 2 | 400 |
6 | Древообрабатывающий | 2 | 250 |
7 | Ремонтномеханический | 2 | 190 |
8 | Термическое отд. 2 | 2 | 490 |
9 | Испытательная станция | 1 | 180 |
10 | Кузнечный | 2 | - |
11 | Склад | 2 | 120 |
12 | Заводоуправление | 1 | 320 |
13 | Насосная | 3 | 450 |
14 | Компрессорная 10 кВ (СД) 0,38 кВ | 3 | 1000 85 |
| Срок проектирования с | « | | » | | 2023 г. по | « | | » | | 2023 г. | | |||||
| Руководитель | д.к.н. доцент | | | | И.И. Соловьев | | ||||||||||
| | | (должность) | | (подпись) | | (инициалы, фамилия) | | |||||||||
| | | | | | | | | | | | | | | | | | |
