Курсовая работа: Электроснабжение насосной станции

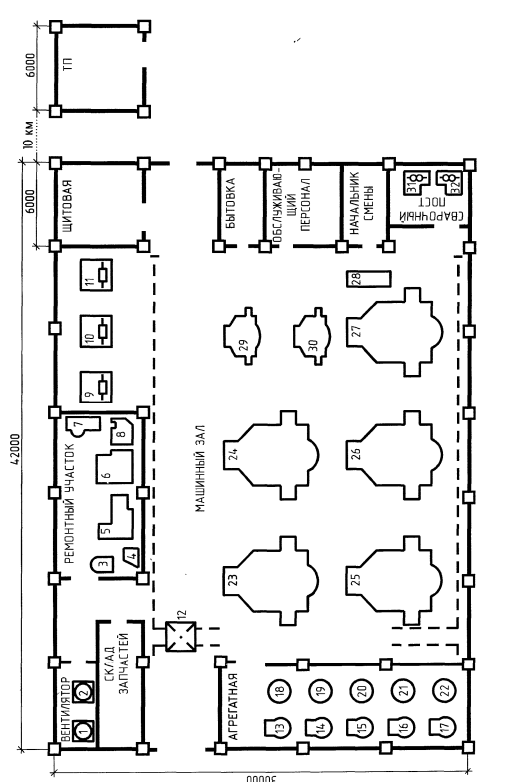

Насосная станция (НС) предназначена для мелиорации. Она содержит машинный зал, ремонтный участок, агрегатную, сварочный пост, служебные, бытовые и вспомогательные помещения. НС получает электроснабжение от государственной районной электростанции (ГРЭС) по воздушной ЛЭП-35. Расстояние от ГРЭС до собственной ТП — 5 км. Трансформаторная подстанция (ТП) находится вне помещения насосной станции на расстоянии 10 км. Потребители ЭЭ по надежности ЭСН относятся к 2 и 3 категории. Количество рабочих смен — 3. Основными потребителями являются 5 мощных автоматизированных насосных агрегата. Грунт в районе здания — глина с температурой +10 °С. Каркас здания и ТП сооружен из блоков-секций длиной 6 м каждый. Размеры здания НС А х В х Н= 42 х 30 х 7м. Все помещения, кроме машинного зала двухэтажные высотой 2,8 м. Перечень ЭО насосной станции представлен в таблице 1.1. Мощность электропотребления (Рэп) указана для одного электроприемника.





СОДЕРЖАНИЕ
Введение 2
1 Общая часть 3
1.1 Характеристика насосной станции, электрических нагрузок и его технологического процесса 3
1.2 Классификация помещений по взрыво-, пожаро-,электробезопасности 5
2 Расчетно-конструкторская часть 7
2.1 Категория надежности ЭСН и выбор схемы ЭСН 7
2.2 Расчет электрических нагрузок, компенсирующего устройства и выбор трансформаторов 8
2.3 Расчет и выбор элементов ЭСН 16
2.3.1 Выбор аппаратов защиты и распределительных устройств 16
2.3.2 Выбор характерной линии ЭСН 23
2.4 Расчет токов КЗ и проверки элементов в характерной линии ЭСН 24
2.4.1 Выбор точек и расчет КЗ 24
2.4.2 Проверка аппаратов защиты по токам КЗ 29
3 Составление ведомости монитруемого ЭО 30
Заключение 32
Список литературы 33
