Курсовая работа: Электроснабжение слесарно-механического участка

Для достижения поставленной цели необходимо решить следующие задачи:
1. Провести анализ исходных данных и характеристик объекта, определить категорию надёжности, условия окружающей среды и инвентарь оборудования.

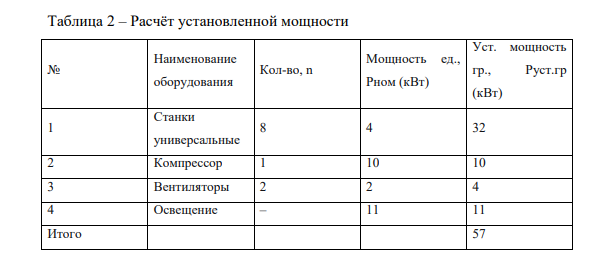

2. Выполнить расчёт суммарной установленной и расчётной электрической нагрузки участка, в том числе с учётом перспективы развития на 5 лет.
3. Выбрать рациональную схему подключения (однотрансформаторную или двухтрансформаторную) и тип трансформаторной подстанции, обосновав решение технико-экономическим сравнением.
4. Произвести выбор и проверку силового трансформатора по коэффициенту загрузки в нормальном и аварийном режимах.
5. Рассчитать и выбрать аппараты защиты (автоматические выключатели), коммутационные аппараты и сечения кабельных линий для всех участков сети, проверив их по нагреву и потере напряжения.
6. Разработать мероприятия по компенсации реактивной мощности для повышения коэффициента мощности до нормативного значения (cos φ ≥ 0,95).
7. Предложить процедуры эксплуатации и технического обслуживания электрооборудования, обеспечивающие его длительную безаварийную работу.
8. Оценить капитальные затраты на реализацию проекта, а также предложить меры по оптимизации системы электроснабжения.
Слесарно-механический участок представляет собой производственное подразделение, предназначенное для выполнения механической обработки металлических заготовок (точение, фрезерование, сверление), сборки узлов и слесарной доработки деталей. Участок обеспечивает изготовление широкой номенклатуры деталей для ремонтных нужд и основного производства, а также проведение планово-предупредительных ремонтов технологического оборудования предприятия.
Графической части нету

СОДЕРЖАНИЕ

ВВЕДЕНИЕ ............................................................................................................ 2

АКТУАЛЬНОСТЬ ТЕМЫ .................................................................................. 4

1.1. Цель и задачи проекта ................................................................................... 5

ХАРАКТЕРИСТИКА ОБЪЕКТА И УСЛОВИЙ ................................................ 6

2.1. Описание предприятия, участка .................................................................. 6

2.2. Технические условия, категория надежности ............................................. 9

2.3. Инвентарь оборудования ............................................................................. 11

2.3.1. Универсальные металлорежущие станки ................................................ 11

2.3.2. Компрессор ............................................................................................... 13

2.3.3. Вентиляторы ............................................................................................. 14

2.3.4. Осветительная установка ......................................................................... 15

2.4. Генеральный план производственного участка ......................................... 16

2.5. Проект освещения производственного участка ......................................... 18

РАСЧЕТНАЯ ЧАСТЬ ........................................................................................ 21

3.1. Расчет суммарной и расчетной нагрузки ................................................... 21

3.2. Выбор типа подключения (однотрансформаторная / двухтрансформаторная схема) .................. 25

3.3. Расчёт и выбор трансформатора ................................................................. 28

3.4.1. Выбор вводного кабеля и вводного автоматического выключателя ..... 32

3.5. Выбор аппаратов защиты и кабелей для групповых линий ...................... 33

3.5.1. Проверка групповых линий по потере напряжения ............................... 34

3.5.2. Сводная таблица выбранного оборудования .......................................... 36

3.6. Расчёт и компенсация реактивной мощности ............................................ 37

3.6.1. Обоснование необходимости компенсации ............................................ 37

3.6.2. Исходные данные для расчёта ................................................................ 38

3.6.3. Расчёт требуемой мощности конденсаторной установки ...................... 38

3.6.4. Выбор стандартной конденсаторной установки .................................... 38

3.6.5. Расчёт фактических показателей после компенсации .......................... 39

3.6.6. Оценка экономического эффекта от компенсации ................................ 40

ПОЯСНИТЕЛЬНАЯ ЧАСТЬ ............................................................................ 46

5.1. Обоснование выбора схемы и оборудования ............................................. 46

5.2. Обеспечение безопасности и надежности ................................................. 47

5.3. Экономическое обоснование (смета) ......................................................... 49

5.4. Процедуры эксплуатации и обслуживания ............................................... 51

5.5. Предложения по оптимизации ................................................................... 54

ЗАКЛЮЧЕНИЕ ................................................................................................... 58

СПИСОК ЛИТЕРАТУРЫ ................................................................................... 61
