Курсовая работа: Электроснабжение завода комплектных компенсирующих устройств
Новинка
Описание

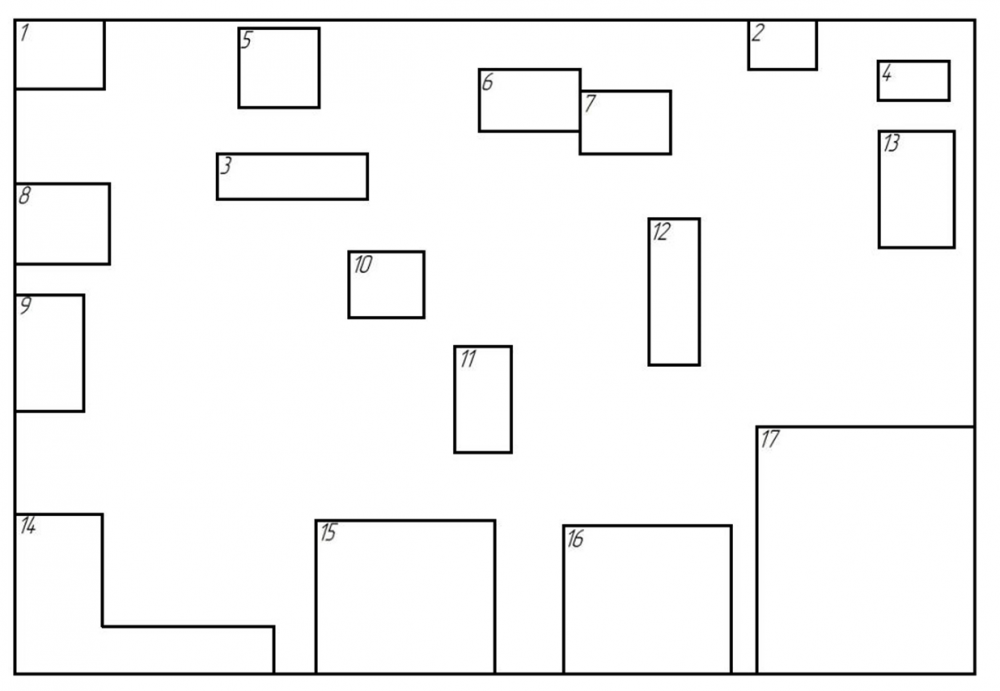

Таблица 1 - Электрические нагрузки завода по цехам
| № n/n | Наименование цехов | Кол-во эл.приемников | Установленная мощность, кВт | |
| Одного эл. приемника, Рном | Суммарная, SРном | |||
| Вар. №1 | ||||
| 1 | Тарный цех | 13 | 4…30 | 70 |
| 2 | Насосная | 10 | 20…80 | 400 |
| 3 | Склад компонентов | 8 | 1…15 | 50 |
| 4 | Котельная | 20 | 10…50 | 480 |
| 5 | Административный центр | 25 | 1…25 | 160 |
| 6 | Тиристорный цех | 21 | 1...30 | 310 |
| 7 | Сборочный цех №1 | 33 | 1…25 | 450 |
| 8 | Цех сборки корпусов | 70 | 4,5…80 | 3400 |
| 9 | Испытательный цех | 35 | 1…35 | 610 |
| 10 | Штамповочный цех | 15 | 10…28 | 190 |
| 11 | Сварочный цех | 38 | 1…20 | 250 |
| 12 | Компрессорная: а) синхрон. двигатели 10 кВ | 2 | 1000 | 2000 |
| б) 0,38 кВ | 20 | 2...20 | 310 | |
| 13 | Ремонтно-механический цех | См. Приложение 9 | ||
| 14 | Сборочный цех №2 | 45 | 1…100 | 2300 |
| 15 | Цех сборки РЗиА | 54 | 1…40 | 1200 |
| 16 | Цех конденсаторов | 60 | 1…55 | 1900 |
| 17 | Цех диэлектриков | 55 | 1...80 | 2100 |

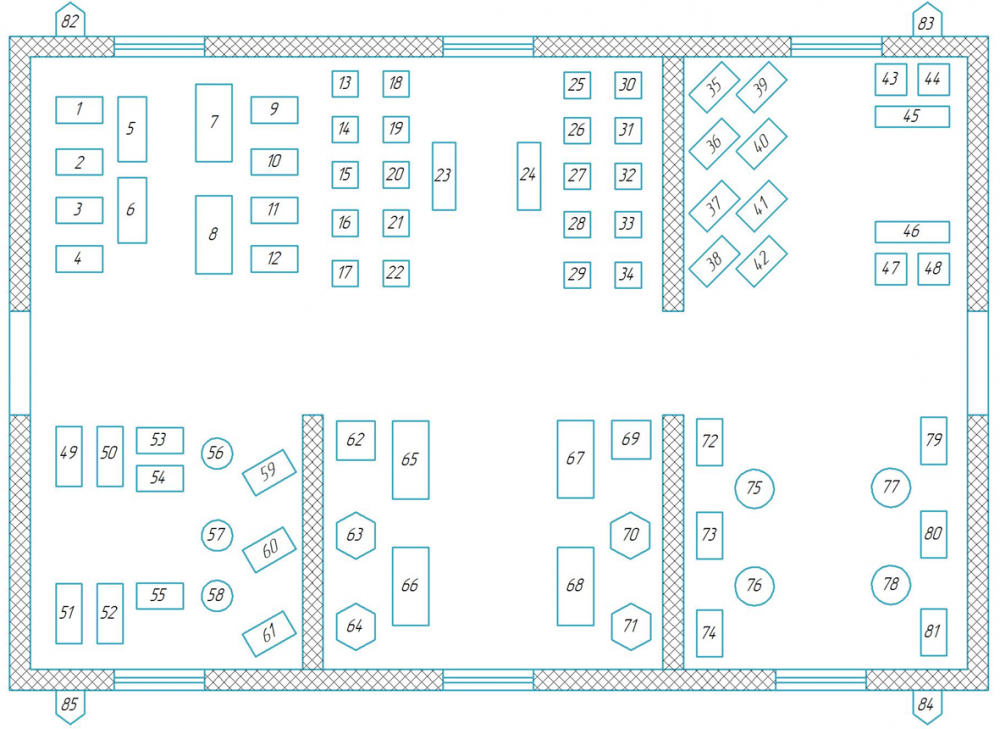

Таблица 2 – Нагрузки электроприемников цеха | Номер по плану | Наименование оборудования | Установленная мощность электроприемника, кВт |
| 1...4, 9...12 | Токарно-винторезный станок | 4 |
| 5...8 | Настольно-сверлильный станок | 0,9 |
| 13...22, 25...34 | Токарно-винторезный станок | 3 |
| 23, 24 | Универсально-фрезерный станок | 5,4 |
| 35...42 | Строгальный станок | 7,5 |
| 43, 44, 47, 48 | Поперечно-строгальный станок | 4,1 |
| 45, 46 | Долбежный станок | 3 |
| 49...52 | Трансформатор сварочный, ПВ=40% | 4,7 |
| 53...55 | Намоточный станок | 2,4 |
| 56...58 | Вертикально-сверлильный станок | 2,4 |
| 59...61 | Сушильный электрический шкаф | 6,3 |
| 62, 69 | Станок отрезной с дисковой пилой | 2,8 |
| 63, 64, 70, 71 | Пресс гидравлический | 5,1 |
| 65...68 | Пресс фрикционный | 9 |
| 72...74, 79...81 | Трансформатор сварочный, ПВ=40% | 39 |
| 75...78 | Преобразователь сварочный | 16 |
| 82...85 | Вентиляторы | 22 |
ВВЕДЕНИЕ. 11
1 СВЕДЕНИЯ О НАГРУЗКАХ ПРЕДПРИЯТИЯ.. 13
2 РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК.. 14
2.1 Определение расчетных электрических нагрузок ремонтно-механического цеха 14
2.2 Расчет электрических нагрузок завода. 18
2.3 Построение картограммы нагрузок. 20
3 ОПРЕДЕЛЕНИЕ ЧИСЛА И МОЩНОСТИ ТРАНСФОРМАТОРОВ НА ЦЕХОВЫХ ПОДСТАНЦИЯХ.. 25
4 КОМПЕНСАЦИЯ РЕАКТИВНОЙ МОЩНОСТИ.. 31
4.1 Расчет компенсации реактивной мощности на стороне 0,38 кВ.. 31
4.2 Выбор трансформаторов на ГПП и расчет КУ на стороне 10 кВ.. 34
5 ВЫБОР СХЕМЫ ВНЕШНЕГО ЭЛЕКТРОСНАБЖЕНИЯ.. 37
6 ВЫБОР СХЕМЫ ВНУТРЕННЕГО ЭЛЕКТРОСНАБЖЕНИЯ ЗАВОДА.. 42
6.1 Радиальная схема. 42
6.2 Смешанная схема. 47
6.3 Сравнение вариантов. 53
7 РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ.. 54
7.1 Расчет токов КЗ на РУ ГПП.. 54
7.2 Расчет токов КЗ на РУ НН цеховых ТП.. 57
8 КОМПОНОВКА ГПП.. 60
8.1 Выбор разъединителей 110 кВ.. 60
8.3 Выбор трансформаторов тока 110 кВ.. 62
8.4 Выбор выключателей на РУ-10 кВ. 64
8.5 Выбор ограничителей перенапряжений. 66
8.6 Выбор трансформаторов тока. 66
8.7 Выбор трансформаторов напряжения. 69
8.8 Выбор трансформаторов собственных нужд ГПП.. 69
9 РАСЧЕТ ВНУТРИЦЕХОВОГО ЭЛЕКТРОСНАБЖЕНИЯ.. 71
9.1 Выбор проводников, автоматических выключателей и УЗО для ответвлений от РШ к электроприемникам и от ТП к РШ... 71
9.2 Расчет освещения в деревообрабатывающем цехе. 77
ЗАКЛЮЧЕНИЕ. 81
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ. 82
Характеристики курсовой работы
Предмет
Учебное заведение
ЗабГУПросмотров
1
Качество
Идеальное компьютерное
Размер
4,2 Mb
Список файлов
kursovoy-kk.docx
