ДМ №1519 - Проектирование привода цепного транспортера с двухступенчатым цилиндрическим редуктором, выполненным по развернутой схем
-70%
Описание

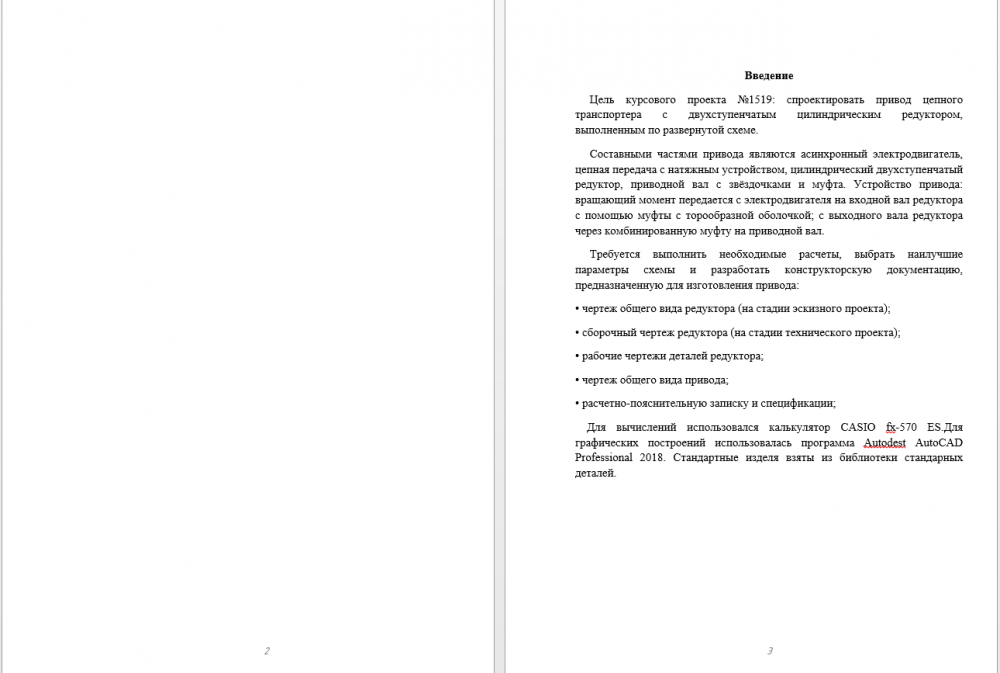

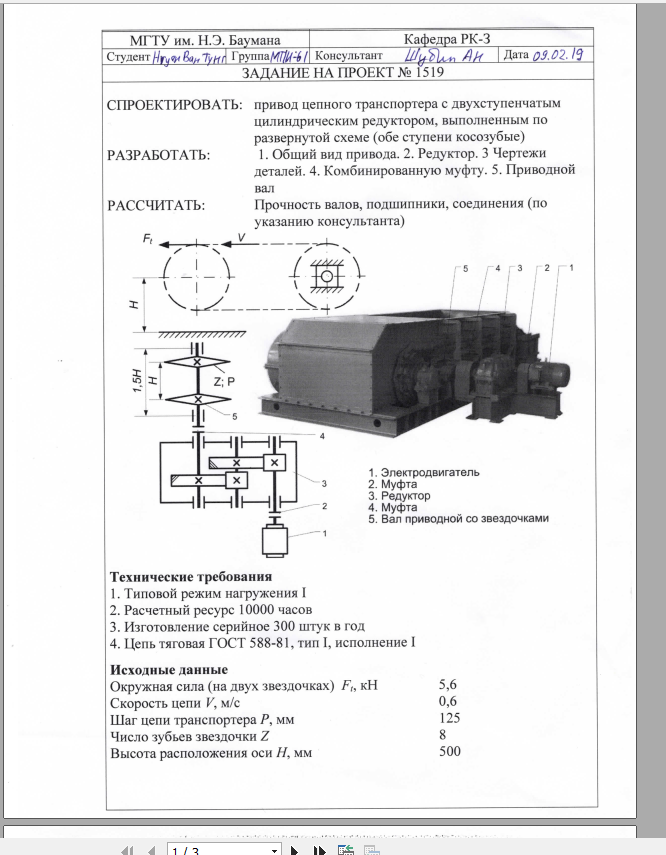

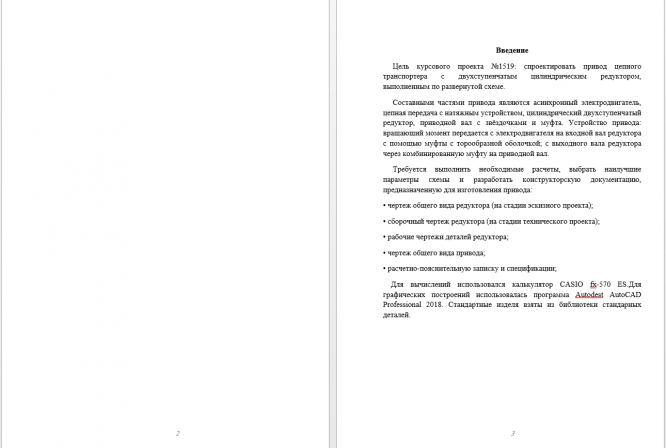

Цель курсового проекта №1519: спроектировать привод цепного транспортера с двухступенчатым цилиндрическим редуктором, выполненным по развернутой схеме.
Составными частями привода являются асинхронный электродвигатель, цепная передача с натяжным устройством, цилиндрический двухступенчатый редуктор, приводной вал с звёздочками и муфта. Устройство привода: вращающий момент передается с электродвигателя на входной вал редуктора с помощью муфты с торообразной оболочкой; с выходного вала редуктора через комбинированную муфту на приводной вал.
Требуется выполнить необходимые расчеты, выбрать наилучшие параметры схемы и разработать конструкторскую документацию, предназначенную для изготовления привода:
• чертеж общего вида редуктора (на стадии эскизного проекта);

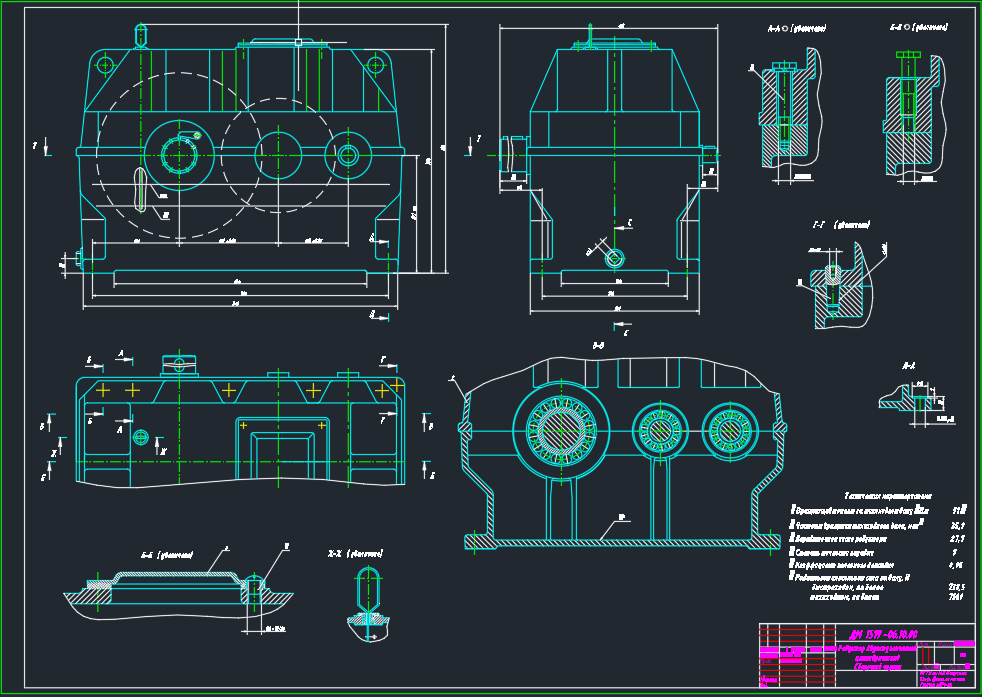

• сборочный чертеж редуктора (на стадии технического проекта);
• рабочие чертежи деталей редуктора;
• чертеж общего вида привода;
• расчетно-пояснительную записку и спецификации;
Для вычислений использовался калькулятор CASIO fx-570 ES.Для графических построений использовалась программа Autodest AutoCAD Professional 2018. Стандартные изделя взяты из библиотеки стандарных деталей.
Составными частями привода являются асинхронный электродвигатель, цепная передача с натяжным устройством, цилиндрический двухступенчатый редуктор, приводной вал с звёздочками и муфта. Устройство привода: вращающий момент передается с электродвигателя на входной вал редуктора с помощью муфты с торообразной оболочкой; с выходного вала редуктора через комбинированную муфту на приводной вал.
Требуется выполнить необходимые расчеты, выбрать наилучшие параметры схемы и разработать конструкторскую документацию, предназначенную для изготовления привода:
• чертеж общего вида редуктора (на стадии эскизного проекта);
• сборочный чертеж редуктора (на стадии технического проекта);
• рабочие чертежи деталей редуктора;
• чертеж общего вида привода;
• расчетно-пояснительную записку и спецификации;
Для вычислений использовался калькулятор CASIO fx-570 ES.Для графических построений использовалась программа Autodest AutoCAD Professional 2018. Стандартные изделя взяты из библиотеки стандарных деталей.
