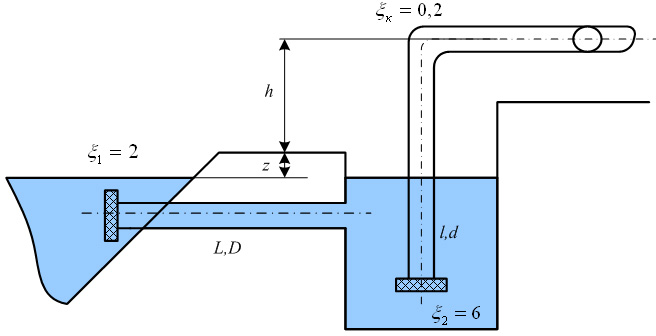

Центробежный насос осуществляет забор воды из бассейна по самотечной трубе через промежуточный колодец при температуре t° С, длина и диаметр самотечной трубы, соответственно, равны L и D, всасывающей линии насоса l и d. Насос расположен выше уровня воды в бассейне на h. Исходные данные: t=17°С; L=20 м; D=150 мм; l=12 м; d=150 мм; h=2м; λ=0,03.Определить расход воды, откачиваемой насосом, если известно, что вакуумметрическая высота во всасывающем патрубке насоса равна 6 м. Коэффициент сопротивления трения принять равным λ, а значения коэффициентов местных сопротивлений указаны на рис. Какой при этом будет разность уровней Z в бассейне и колодце? Построить напорную и пьезометрическую линии по длине всасывающего трубопровода, используя которые, определить полный гидродинамический напор и избыточное давление перед входом воды в насос. Определить гидравлические уклоны для данных трубопроводов.
