Задача 2: Задача 2-9 вариант 9
Описание

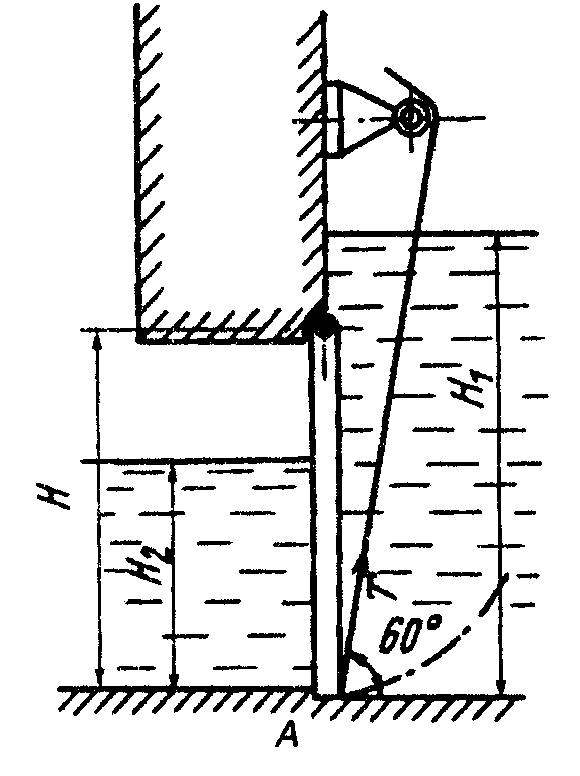

Прямоугольный поворотный щит шириной В= 4 м и высотой Н=3,5 м закрывает выпускное отверстие плотины. Справа от щита уровень воды Н1=4,8 м слева Н2=2,0 м, плотность воды ρ=1000 кг/м3. 1. Определить начальную силу Т натяжения троса, необходимую для открытия щита, если пренебречь трением в цапфах. 2. С какой силой Р щит прижимается к порогу А в закрытом положении, если принять, что по боковым сторонам щита опоры отсутствуют? 3. Построить результирующую эпюру гидростатического давления на щит, предварительно построив эпюры давления на щит слева и справа.
В word13 с пояснениями.
Файлы условия, демо
