Анализ существующих и перспективных автоматизированных систем, используемых в составе современного технологического оборудования

Вариант № 10

Содержание

Задание. 3

Исходные данные. 4

1 Анализ существующих и перспективных автоматизированных систем, используемых в составе современного технологического оборудования. 5

2 Разработка структурной схемы системы автоматизации. 7

Список литературы.. 10

Задание

1. Провести анализ существующих и перспективных автоматизированных систем, используемых в составе современного технологического оборудования.

2 Разработать структурную схему системы автоматизации.

Исходные данные

Вариант 10

Ректификационная колонна (рис. 1) предназначена для регенерации водного метанола. Колонна представляет собой вертикальный цилиндрический аппарат из нержавеющей стали, внутри которой укреплены 24 колпачковые тарелки.

Предусмотрено: регулирование расхода водного метанола на колонну 259 ± 53 м³/ч (контур 1); регулирование уровня кубовой жидкости 1 ± 0,5 м в колонне путем отбора кубового остатка (контур 2); контроль перепада давления на колонне 0,008 ÷ 0,0165 МПа (контур 3); контроль температуры паров метанола на выходе из колонны не более 64 °С (контур 4); контроль температуры по высоте колонны 0 ÷ 100 °С (контуры 5, 6, 7, 8).

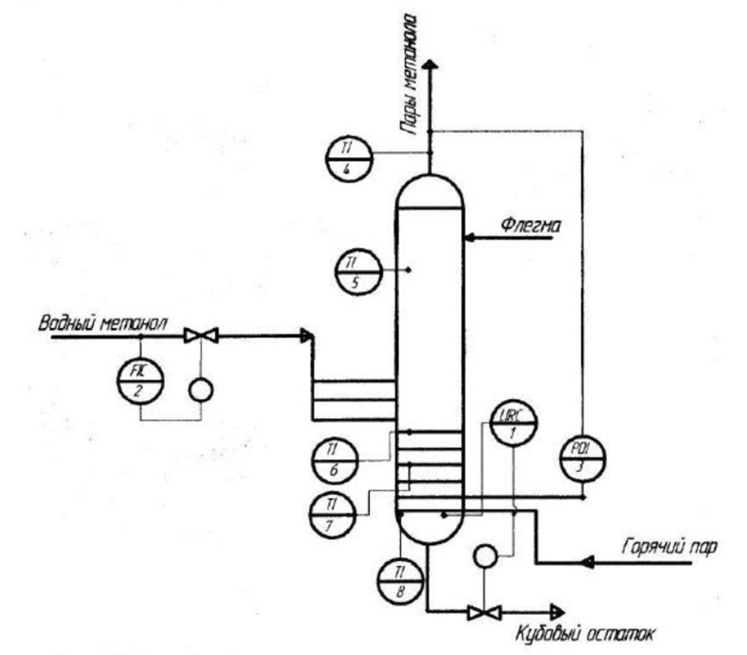

Рисунок 1 – Технологическая схема установки
