Здания, зоны ветровой тени которых полностью находятся внутри зон ветровой тени других зданий, при построении объединенных зон не учитываются.

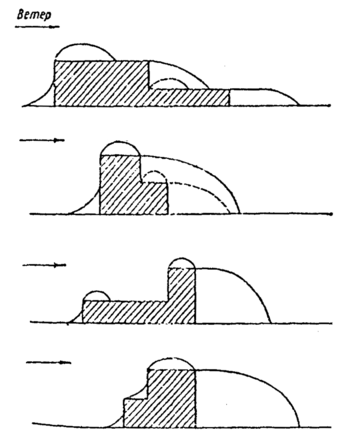

9.2. Здание сложной формы может быть представлено в виде нескольких параллелепипедов с нижним основанием на уровне земли. Конфигурация и размеры ветровой тени, возникающей при обтекании воздушным потоком такого здания, определяются в соответствии с п. 9.1 Приложения 2 путем наложения зон для отдельных зданий и нахождения огибающей их границы. Примеры построения зон ветровой тени для зданий сложной конфигурации приведены на рис. 21.
9.3. В наиболее ответственных случаях, когда необходимо детально определить форму и размеры зон ветровой тени, возникающих вблизи отдельных зданий и их групп, а также ожидаемое распределение концентраций, целесообразно проводить эксперименты по обдуванию макетов зданий в специальных аэродинамических трубах. При постановке и проведении таких экспериментов, а также при использовании их результатов для описания обтекания зданий воздушным потоком в реальной атмосфере необходимо соблюдать соответствующие критерии подобия.
9.4. Для ориентировочных расчетов приземных концентраций на промплощадке при наличии большого числа однотипных источников допускается производить расчет по формулам разделов 2 и 3, а полученные концентрации умножать для точек промплощадки на коэффициент
:
(52)
Здесь N - количество однотипных источников, расположенных отдельно от промышленных зданий, или количество промышленных зданий, на которых размещаются однотипные источники,
- коэффициент, определяемый в соответствии с п. 2.2 Приложения 2.
Рис. 21.
Примечания.
1. При умножении на коэффициент
расчетные концентрации, как правило, завышаются. Более точный учет влияния застройки может быть выполнен по формулам разделов 1 - 5 Приложения 2.
2. Коэффициент
устанавливается в зависимости от отношения средней высоты источника на здании (без учета источников высотой более 50 м) к высоте здания.
3. Расчеты в соответствии с п. 9.4 производятся при N > 5.
ПРИЛОЖЕНИЕ 3
Справочное
ПРИМЕРЫ РАСЧЕТА КОНЦЕНТРАЦИИ ВРЕДНЫХ ВЕЩЕСТВ В АТМОСФЕРНОМ ВОЗДУХЕ В РАЙОНЕ ИСТОЧНИКОВ ИХ ВЫБРОСА ПРИ НЕБЛАГОПРИЯТНЫХ МЕТЕОРОЛОГИЧЕСКИХ УСЛОВИЯХ.
Пример 1. Котельная (ровная открытая местность, Новосибирская область).
| № п/п | Характеристики, обозначения, расчет | Единица | Значение |
| 1 | Число дымовых труб, N | шт. | 1 |
| 2 | Высота дымовых труб, H | м | 35 |
| 3 | Диаметр устья трубы, D | м | 1,4 |
| 4 | Скорость выхода газовоздушной смеси, 0 | м/с | 7 |
| 5 | Температура газовоздушной смеси, Тг | °С | 125 |
| 6 | Температура окружающего воздуха, Тв | °С | 25 |
| 7 | Выброс двуокиси серы, | г/с | 12 |
| 8 | Выброс золы, Мз | г/с | 2,6 |
| 9 | Выброс окислов азота (в пересчете на двуокись азота), | г/с | 0,2 |
| 10 | Коэффициенты в формуле 2.1 | ||
| А | - | 200 | |
| | - | 1 | |
| 11 | Максимальные разовые предельно допустимые концентрации (ПДК): | ||
| двуокиси серы | мг/м3 | 0,5 | |
| золы | мг/м3 | 0,5 | |
| окислов азота | мг/м3 | 0,085 | |
| 12 | Объем газовоздушной смеси (по формуле (2.2)): | ||
| | м3/с | 10,8 | |
| 13 | Перегрев газовоздушной смеси, Т: | ||
| Т = Тг - Тв = 125 - 25 | °С | 100 | |
| 14 | Параметр f (по формуле (2.3)): | ||
| | - | 0,56 | |
| 15 | Параметр vм (по формуле (2.4)): | ||
| | м/с | 2,04 | |
| 16 | Параметр | ||
| | - | 0,36 | |
| 17 | Параметр fc (по формуле(2.6)): | ||
| fc = 800(0,36)3 | - | 37,32 | |
| 18 | Параметр m (по формуле (2.7а) или рис. 2.1) | - | 0,98 |
| 19 | Параметр n (по формуле (2.8а) или рис. 2.2) | - | 1 |
| 20 | Опасная скорость ветра им (по формуле (2.16в)): | ||
| | м/с | 2,2 | |
| 21 | Параметр d (по формуле (2.14в)): | ||
| | - | 12,3 | |
| Расчет концентрации двуокиси серы | |||
| 22 | Максимальная концентрация SO2 (по формуле (2.1)): | ||
| | мг/м3 | 0,19 | |
| 23 | Расстояние | ||
| | м | 430 | |
| 24 | Коэффициент s1 для расстояния х (по формулам (2.23а), (2.23б) или по рис. 2.4): | ||
| х = 50 м, х/хм = 0,116 | - | 0,069 | |
| х = 100 м, х/хм = 0,256 | - | 0,232 | |
| х = 200 м, х/хм = 0,465 | - | 0,633 | |
| х = 400 м, х/хм = 0,93 | - | 1 | |
| х = 1000 м, х/хм = 2,32 | - | 0,664 | |
| х = 3000 м, х/хм = 6,97 | - | 0,154 | |
| 25 | Концентрация | ||
| х = 50 м, с = 0,19 · 0,069 | мг/м3 | 0,01 | |
| х = 100 м, с = 0,19 · 0,232 | мг/м3 | 0,04 | |
| х = 200 м, с = 0,19 · 0,633 | мг/м3 | 0,12 | |
| х = 400 м, с = 0,19 · 1 | мг/м3 | 0,19 | |
| х = 1000 м, с = 0,19 · 0,664 | мг/м3 | 0,13 | |
| х = 3000 м, с = 0,19 · 0,154 | мг/м3 | 0,03 | |
| Расчет концентрации окислов азота | |||
| Расчет | |||
| 26 | Концентрации | ||
|
| |||
| Расчет концентрации золы | |||
| 27 | Золоочистка отсутствует. Коэффициент F (согласно п. 2.5) | - | 3 |
| Максимальная концентрация золы по формуле (2.1.) или по соотношению: | |||
| | мг/м3 | 0,12 | |
| 28 | Расстояние | ||
| | м | 215 | |
| 29 | Коэффициент s1 для расстояний х (по формулам (2.23а) - (2.23г) или рис. 2.7 и 2.8). | ||
| х = 50 м, х/хм = 0,233 | - | 0,232 | |
| х = 100 м, х/хм = 0,465 | - | 0,633 | |
| х = 200 м, х/хм = 0,93 | - | 1,0 | |
| х = 400 м, х/хм = 1,86 | - | 0,78 | |
| х = 1000 м, х/хм = 4,05 | - | 0,296 | |
| х = 3000 м, х/хм = 13,9 | - | 0,028 | |
| 30 | Концентрация золы сз на расстоянии х (по формуле (2.22)): | ||
| х = 50 м, с = 0,12 · 0,23 | мг/м3 | 0,03 | |
| х = 100 м, с = 0,12 · 0,632 | мг/м3 | 0,08 | |
| х = 200 м, с = 0,12 · 0,99 | мг/м3 | 0,12 | |
| х = 400 м, с = 0,12 · 0,78 | мг/м3 | 0,09 | |
| х = 1000 м, с = 0,12 · 0,296 | мг/м3 | 0,04 | |
| х = 3000 м, с = 0,12 · 0,028 | мг/м3 | 0,003 | |
Пример 2. Промышленная котельная с теми же параметрами выброса и при тех же условиях, что в примере 1. Котельная расположена на промплощадке, ее труба размещается непосредственно вблизи здания у середины его длинной стороны.
