В общем случае, если расстояние между двумя размещенными на крыше источниками превышает L^*, то выполняется следующее дополнительное графическое построение. Для каждой из четырех стен здания (рис. 18 б) на отрезке прямой АВ, соединяющей на плане источники выбросов, строится как на диаметре окружность. Затем строится точка М пересечения этой окружности с окружностью радиусом L^*, центр которой расположен в источнике, находящемся более близко к рассматриваемой стене (для рассматриваемого примера - в точке В на рис. 18 б). Из точки, соответствующей второму источнику (из точки А на рис. 18 б), проводится прямая AN под углом _к к нормали к стене. Если точка М попадает внутрь угла OAN, то в рассмотрение включается дополнительное направление ветра, соответствующее биссектрисе АС угла MAN.

Аналогичное построение выполняется для других сторон здания, а затем расчеты по формуле (47) выполняются для четырех направлений ветра, перпендикулярных стенам здания, двух направлений ветра, соответствующих переносу с источника на источник, и дополнительных (не более четырех) направлений ветра, соответствующих биссектрисам АС.

7. Расчет концентраций в случае выбросов из линейного источника (аэрационного фонаря).

7.1. Для аэрационного фонаря расчет максимальных приземных концентраций осуществляется при двух направлениях ветра: вдоль и поперек фонаря.

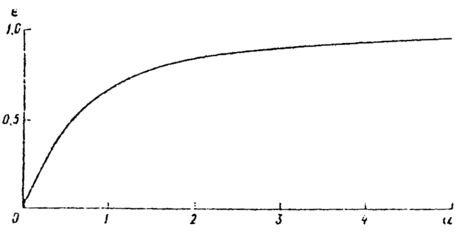

Рис. 19.

Если ветер направлен вдоль аэрационного фонаря, расчет осуществляется в соответствии с п. 5 - 9 Приложения 2, причем величины с_м, х_м и и_м, характеризующие приземные концентрации при отсутствии застройки, определяются в соответствии с разделом и Приложением 1.

Если ветер направлен поперек фонаря, этот фонарь длиной L разбивается на совокупность точечных источников, каждый из которых соответствует участку фонаря длиной :

(48)

Коэффициент  в (48) определяется в зависимости от , где

(49).

по формуле (5) Приложения 1 или по рис. 19.

Если длина фонаря L не кратна , то остаток от деления L на разбивается пополам и участки полученной длины относятся к краям аэрационного фонаря.

Параметры и_м и х_м для указанных точечных источников определяются согласно п. 3.3 с использованием единых значений эффективных диаметра и объема.

Расчет максимальных концентраций осуществляется далее согласно п. 2.5 Приложения 2 для одного из точечных источников. При этом в формуле (37) вместо L^* используются значения .

Максимальное из значений , соответствующих ветру вдоль и поперек фонаря, является максимальной приземной концентрацией от аэрационного фонаря.

Примечания.

1. Разбиение фонаря на точечные источники используют также при расчетах в случае заданных скорости и направления ветра, расчетной точки и т. п. по формулам п. 3 Приложения 2. При этом в (37) вместо L^* используется значение до тех пор, пока количество условных точечных источников, на которые разбивается фонарь, не станет равным N, определяемому по формуле (3.9).

2. При L_д < 2L^* два проема аэрационного фонаря заменяются на условный линейный источник, расположенный посередине между проемами. При этом мощность выброса М для условного источника полагается равной суммарной мощности выброса из обоих проемов, а объем газовоздушной смеси V₁ - половине общего объема газовоздушной смеси, выбрасываемой из фонаря.

8. Расчет распределения концентрации по вертикали, на крыше и стенах зданий.

8.1. Если основание источника находится в зоне ветровой тени на крыше, то расчет концентрации на крыше здания проводится по формулам п. 2, 3 Приложения 2 аналогично случаю размещения источника в подветренной тени. При этом в качестве высоты источника и высоты ветровой тени используются расстояния по нормали соответственно от устья источника и границы ветровой тени до крыши (если указанные расстояния меньше 2 м, то в расчетах используется значения 2 м). Если основание источника расположено вне зоны ветровой тени, то расчет концентрации на крыше проводится по формулам раздела 2 с использованием в качестве высоты источника расстояния по нормали от его устья до крыши здания.

На подветренной стене здания концентрация меняется линейно от полученного в соответствии с п. 8.1 Приложения 2 значения на уровне крыши до вычисленного согласно п. 2.5 Приложения 2 значения приземной концентрации. На наветренной стене здания концентрация принимается равной нулю.

8.2. При размещении основания источника в зоне подпора (наветренной тени) на расстоянии х_н от здания (х_н < х_м) расчет концентрации с_ст, достигающейся в точке наветренной стены на высоте z над подстилающей поверхностью при скорости ветра и, производится в случае z  H_III по формуле

(50)

В случае z > Н₃, в (50) принимается  = 0. Здесь коэффициенты ₁, , и s₂ находятся в соответствии с п. 3.3. Приложения 2 при скорости ветра u, а коэффициент r определяется по формулам раздела 2 в зависимости от отношения

Коэффициент s_z в зависимости от отношений и х/рх_м определяется согласно п. 2.15, а безразмерный коэффициент d₂ определяется в зависимости от отношения v_м/u и параметра f по формулам (2.36а), (2.36б), причем v_м и f вычисляются по параметрам выброса источника согласно формулам раздела 2.

После подстановки s_z = s₁ формула (50) используется также для расчета концентрации на наветренной стене здания при х_н > х_м.

Концентрация на крыше здания с_кр в точке с координатами (х, у) относительно источника находится по формуле

(51)

где x_к - координата подветренной стены здания относительно источника, а величины и определяются в соответствии с п. 3.3 Приложения 2. При этом s₂ и принимаются в соответствии с п. 3.2 Приложения 2 для рассматриваемой точки крыши, а s_z находится в зависимости от отношений и х/рх_м согласно п. 2.15.

На подветренной стене здания концентрация меняется линейно от значения, вычисленного по формуле (51) при х= х_м для уровня крыши, до значения приземной концентрации.

Максимальная концентрация в рассматриваемой точке покрытия здания достигается при опасной скорости u_мz. Величина u_мz/u_м при z < Н определяется по графику, приведенному на рис. 2.10 в зависимости от аргументов х/х_м и z/Н. При z > H величина u_мz/u_м определяется по рис. 2.10 в зависимости от отношений х/х_м и , где d_2м находится по формулам (2.36а), (2.36б) при значении u = u_м.

Максимальная концентрация в рассматриваемой точке покрытия определяется по формулам (50) или (51) при ? и , вычисленных для случая u = u_мz.

Примечание.

При  = 0 формула (50) может быть использована также для расчета концентрации в заданной точке над поверхностью земли (при отсутствии застройки).

8.3. При размещении источника в зоне подветренной тени концентрация с_ст на подветренной стене здания принимается равной значению приземной концентрации у подветренной стены (при том же значении y), определяемой в соответствии с п. 3.1 Приложения 2. На наветренной стене здания концентрация принимается равной нулю. В случае L_д < 2L^* концентрация на крыше здания с_кр принимается равной . При L_д  2L^* принимается с_кр = 0.

Примечание.

При размещении устья источника вниз по потоку от подветренной зоны ветровой тени за ее пределами концентрация на крыше и стенах здания принимается равной нулю.

8.4. При размещении источника с наветренной стороны от ветровых теней здания расчет концентрации на крыше и стенах здания производится по формулам п. 3.6 Приложения 2. При этом, как и в формулах (50), (51), коэффициент s₁ заменяется на s_z, где s_z вычисляется в соответствии с п. 2.15.

9. Характеристика зон ветровой тени в случае группы зданий или здания сложной формы.

9.1. При обтекании воздушным потоком группы зданий могут образовываться объединенные (в том числе межкорпусные) зоны ветровой тени (здания в этом случае называются смежными). Конфигурация объединенных зон определяется путем наложения зон, построенных для рассматриваемых зданий, которые при этом полагаются отдельно стоящими. За границу объединенной зоны принимается огибающая границ зон отдельных зданий, а высота объединенной зоны в различных точках полагается равной максимальной из высот ветровых теней, участвующих в образовании объединенной тени. Пример построения объединенной зоны показан на рис. 20.

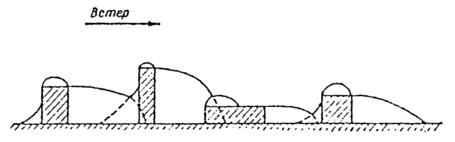

Рис. 20.

Примечание.
