(46)

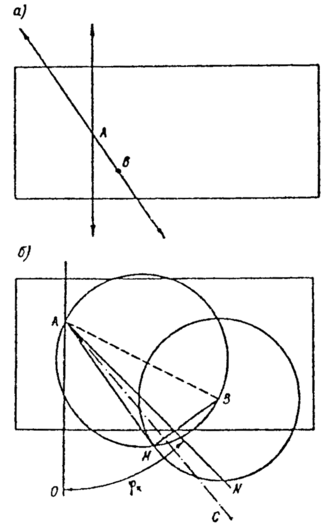

Рис. 15.

Если источник не расположен между корпусами зданий (например, в точке О₁ на рис. 15 б), то опасные направления ветра соответствуют переносу воздуха от зданий к источнику, а расчет максимальных приземных концентраций осуществляется по формулам п. 2.2 Приложения 2. Если источник расположен между корпусами (например, в точке О₃ на рис. 15 б), то расчет также осуществляется по формулам п.2.2 Приложения 2. При этом в случае образования объединенной зоны ветровой тени (см. п.9 Приложения 2) в формуле (13) вместо L_I и в формулах (22) и (24) вместо х_? используется протяженность этой зоны L_к. Коэффициент для источника, расположенного в межкорпусном дворе, определяется так же, как и для источника, расположенного в подветренной тени. При L_к < L_I и H < H_в, полученное значение умножается на отношение где L_I - определенная в соответствии с п. 1.5 протяженность той зоны ветровой тени, высота которой использована при определении Н_в, (см. п.1.5 Приложения 2). В общем случае в качестве принимается наибольшее из значений , , и .

Примечание.

При равенстве высот ветровых теней отдельных зданий в точке размещения источника в качестве L_I выбирается наибольшая из протяженностей ветровых теней этих зданий.

Рис. 16.

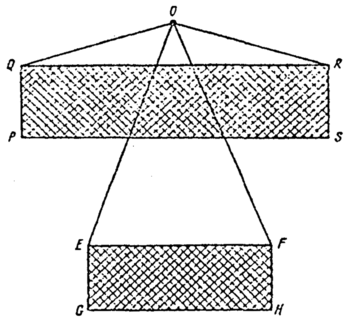

4.2. При заданных скорости и направлении ветра расчет приземных концентраций производится с использованием графического построения. На плане местности выделяются направления ветра, соответствующие одному из трех возможных случаев (рис. 16): 1) ось факела пересекает одно из зданий (углы QOE и FOR на рис. 16); 2) ось факела не пересекает ни одного здания и 3) ось факела пересекает оба здания.

В первом и втором случаях расчет производится в соответствии с п. 3 Приложения 2. В последнем случае дополнительно проводится описанное в п. 4.1 Приложения 2 (см. рис. 15 а) графическое построение для опасных направлений ветра, соответствующих нормалям к стенам зданий, и строится биссектриса угла АОС. Если ось факела не попала в гол АОС, то расчет приземных концентрации производится без учета взаимодействия ветровых теней здании. В таком случае при размещении источника внутри ветровой тени или на крыше одного из зданий влияние этого здания учитывается в соответствии с рекомендациями п. 3 Приложения 2. Для участков оси факела, приходящихся на ветровые тени второго здания, учет влияния этого второго здания также производится в соответствии с п. 3 Приложения 2.

В случае если основание источника находится вне зон ветровых теней обоих зданий, учет влияния этих зданий также осуществляется в соответствии с п. 3 Приложения 2 отдельно для каждого здания.

Если ось факела попала в угол АОС (рис. 15 а), то расчет приземных концентраций производится с использованием в качестве Н_в высоты объединенной зоны ветровой тени, определяемой в соответствии с п. 1.5 Приложения 2. При этом в качестве угла  используется положительный острый угол между направлением ветра и биссектрисой ОВ угла АОС или ее продолжением, а _к определяется по формуле (46). Концентрации вычисляются по формулам п. 3 Приложения 2. Если источник расположен в подветренной тени застройки (например, в точке О на рис. 15 б при направлении ветра слева направо), то расчет производится по формулам п. 3.2 Приложения 2, причем высота ветровой тени в точке размещения источника принимается согласно п. 9 Приложения 2. Если источник размещен на крыше второго по потоку здания (например, в точке О₂ на рис. 15 б), то расчет производится по формулам п. 3.4 Приложения 2. При размещении источника между корпусами (например, в точке О₃ на рис. 15 б), расчет производится также по формулам п. 3.2 Приложения 2. Однако в случае образования объединенной ветровой тени (см. п. 9 Приложения 2) коэффициент и масштаб L_I определяются согласно п. 4.1 Приложения 2, а коэффициент находится по формуле (39).

Если источник размещается на крыше первого по потоку здания (точка О₄ на рис. 15 б), то расчет производится по формулам п. 3.4 Приложения 2, причем коэффициент находится по формуле (39). При этом, в случае образования объединенной ветровой тени, вместо ₁ в первой из формул (39), относящейся к участку факела между корпусами, используется коэффициент , вычисленный через коэффициент , определяемый по формуле (30) с использованном в качестве х_к и х_в координат начала и конца межкорпусного двора относительно источника. Коэффициент по второй из формул (39) вычисляется с использованием соотношения (41) через координаты относительно источника конца второго здания и подветренного края подветренной тени. Если источник размещается в наветренной тени первого здания (точка О₅ на рис. 15 б), то расчет производится в соответствии с п. 3.3 Приложения 2. При этом для участка факела, соответствующего межкорпусному двору, в случае объединенной ветровой тени, используется значение ₁, соответствующее координатам начала и конца двора относительно источника.

В остальных случаях расчет производится по соответствующим формулам п. 3 Приложения 2. При этом. если источник расположен с наветренной стороны застройки на расстоянии более 1,5L^*, то для участков факела, приходящихся на зоны ветровой тени (включая межкорпусную), используются рекомендации п. 3.6 Приложения 2.

Примечание.

Расчет приземных концентраций на ЭВМ осуществляется согласно п. 5.3.

5. Расчет концентраций от одиночного точечного источника в случае группы зданий.

5.1. При расчетах приземных концентраций учитываются только здания, удовлетворяющие требованию п. 1.3 Приложения 2.

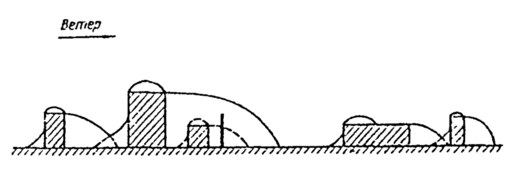

Рис. 17.

5.2. При расчетах максимальной приземной концентрации рассматриваются различные возможные пары зданий, учитываемые в группе. Для каждой пары в соответствии с п. 4.1 Приложения 2 выделяется не более четырех направлений ветра и строятся сечения проходящими через источник вертикальными плоскостями, ориентированными вдоль выделенных направлений ветра. Далее согласно п. 1.5 Приложения 2 определяются границы объединенных ветровых теней (в случае их пересечения) и с использованием их параметров вычисляется значение , где j - номер направления ветра. Максимальное из полученных значений для всех рассматриваемых направлений ветра принимается в качестве .

5.3. Для расчета приземной концентрации при заданных скорости и направлении ветра в общем случае строится сечение застройки вертикальной плоскостью, проходящей через источник и ориентированной вдоль ветра (рис. 17). При этом учитываются только те здания, для которых нормаль к подветренной стене (см. п. 2.3 Приложения 2) составляет с направлением ветра угол менее _к соответствующего данному зданию.

Согласно п. 1.5 Приложения 2, для взаимодействующих ветровых теней строятся соответствующие им объединенные зоны. При этом для рассматриваемого источника выделяются объединенные или индивидуальные зоны следующих четырех типов: 1) содержащая устье источника, 2) ближайшая с подветренной стороны, 3) последующие с подветренной стороны, 4) ближайшая с наветренной стороны.

Дальнейший расчет производится в соответствии с п. 4 Приложения 2. При этом каждая объединенная зона характеризуется значением _к, равным среднему из значений _к для зданий, ветровые тени которых учитываются при построении данной объединенной зоны.

Примечание.

Зона типа 4 строится и используется для расчетов только в том случае, если тени типа 1 отсутствуют.

2. При определении _к не учитываются полностью «затопленные» здания, т. е. здания, границы ветровых теней которых не касаются границы объединенной ветровой тени (рис. 17, п. 1.9 Приложения 2).

6. Расчет концентраций от группы источников.

6.1. В случае .группы из N точечных источников расчет суммарной приземной концентрации с учетом влияния застройки производится по формулам раздела 5. Перебор скоростей и направлений ветра при определении максимальных приземных концентраций осуществляется аналогично тому, как это делается без учета влияния застройки. При этом, однако, шаг, с которым изменяется направление ветра, не должен быть больше минимального из значений _к, соответствующих включенным в расчет зданиям. Выбор шагов расчетной сетки производится в зависимости от предъявляемых к расчету требований, однако обычно нецелесообразно использование в одном расчете более 1600 - 2500 узлов (при необходимости детализации поля концентрации на большей территории следует проводить последовательные расчеты для ее отдельных участков).

Примечания.

1. До выполнения расчетов проводится объединение источников согласно рекомендациям раздела 5.

2. В общем случае указанные расчеты производятся с применением ЭВМ.

6.2. В случае размещения двух одинаковых источников на крыше одного здания на расстоянии менее L^* друг от друга расчеты максимальной концентрации производятся при скорости ветра, равной и_м (т. е. определяемой в соответствии с разделом 2 опасной скорости ветра для отдельного источника), для четырех направлений ветра (рис. 18 а): перпендикулярных более длинной стене здания (2 направления) и соответствующих переносу примеси с одного источника на другой. Для каждого направления ветра максимум приземной концентрации определяется по формуле

(47)

где и получаются согласно п. 2 Приложения 2.

При расчетах для случая переноса с одного источника примеси на другой коэффициент  определяется согласно положений п. 2.3 Приложения 2. Наибольшее из четырех значений , полученных по формуле (47), принимается за максимум приземной концентрации. Аналогично производится расчет в случае, если расстояние между источниками превышает L^*, но один из них находится в угле ± _к, отложенном в обе стороны от нормали к стене здания, проходящей через второй источник.

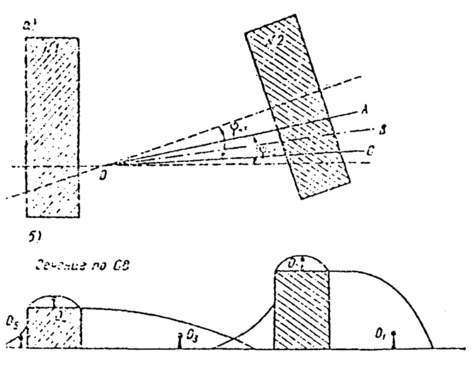

Рис. 18.
