Московский Энергетический Институт.
(Технический Университет).
Кафедра ЭИ.
Лабораторная работа № 2
Исследование параметров логических элементов
Выполнили студенты
группы А-15:
.
.
Проверил преподаватель:
Поляхов М.Ю.
-
Таблицы истинности для элементов К561ЛН2 и К155ЛА3.
а) К561ЛН2
X | Y | |
| 1 | 0 | НЕ |
| 0 | 1 |
б) К155ЛА3
X1 | Х2 | Y | |
| 0 | 0 | 1 | |
| 1 | 0 | 1 | 2 И-НЕ |
| 0 | 1 | 1 | |
| 1 | 1 | 0 |
-

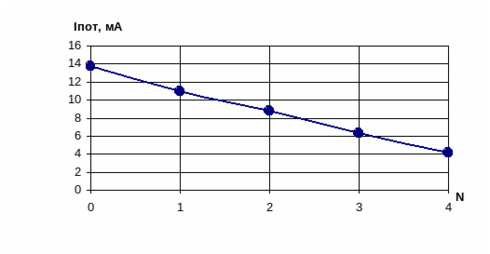

Зависимость тока потребления от числа выходов, находящихся
в состоянии логической 1, для м/с К155ЛА3 (Iпот = F(N)).
| N | Iпот, мА |
| 0 | 13,73 |
| 1 | 10,94 |
| 2 | 8,78 |
| 3 | 6,32 |
| 4 | 4,08 |
| |
3б. Измерить Iпот для имеющихся м/с КМОП-логики для случая
максимального Iпот из опыта 3а.
N = 0 |
| Iпот = 4,6 мкА |

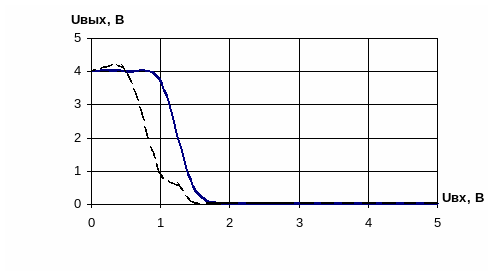

4. Переходная характеристика U вых =F(Uвх) для К155ЛА3.
| U вх , В | U вых , В | U вх , В | U вых , В |
| 0 | 4 | 5 | 0,04 |
| 0,5 | 4 | 2 | 0,04 |
| 1 | 3,73 | 1,5 | 0,04 |
| 1,5 | 0,41 | 1,25 | 0,58 |
| 2 | 0,04 | 1 | 0,9 |
| 2,5 | 0,04 | 0,5 | 4,01 |
| 5 | 0,04 | 0 | 4 |
|
| |||
| |
5. Измерить времена задержки tзд.р1,0 и tзд.р0,1.
Зарисовать форму импульсов:
| |
3
