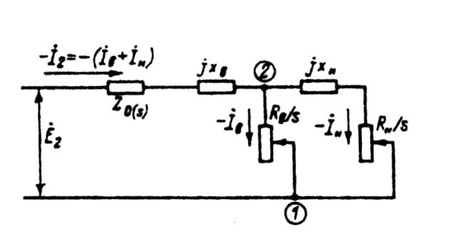

Рис. 9.65. Преобразованная схема замещения фазы

короткозамкнутого ротора с двойной беличьей клеткой

где Zкл(S) — сопротивление участков замыкающих колец между двумя соседними пазами, приведенное к току ротора (см. § 9.10); хд — индуктивное сопротивление дифференциального рассеяния обмотки ро­тора.

Эквивалентное сопротивление разветвленной цепи этой схемы между токами 1— 2

Zэ(s) = (9.289)

где

(9.290)

Представим Zэ(s) в виде суммы активного rэ и индуктивного хэ сопротивлений:

Zэ(s) =

и упростим выражение для rэ и хэ

(9.291)

Сопротивления rэ и хэ зависят от скольжения, так как изменение соотношения активных и индуктивных сопротивлений стержней, вызванное изменением частоты тока в роторе, изменяет соотноше­ние токов в стержнях рабочей и пусковой клеток.

При скольжениях s << 1, соответствующих холостому ходу и но­минальному режиму двигателей, из (9.291) получим

(9.292)

Коэффициенты изменения эквивалентных сопротивлений rэ и xэ в зависимости от скольжения

; (9.293)

(9.294)

На основании полученных соотношений и с учетом материала § 9.13 запишем основные расчетные формулы для определения r2 и x2 двухклеточных роторов с общими замыкающими кольцами (двухклеточные роторы с литыми обмотками и роторы с фигурны­ми пазами).

При s0 < s ≤ sн активное сопротивление фазы ротора, Ом,

r2 = rэ.х.х + r0 = rв(1 - α) + (9.295)

где α — по (9.290), причем

(9.296)

ρBV, ρHV, lV, lH, qB, qH — удельные сопротивления при расчетной темпера­туре, длины и площади поперечных сечений стержней верхней и ниж­ней клеток; при литых обмотках с общими замыкающими кольцами в ρBV = ρHV и, lV =lH; Δ — см. (9.70).

Индуктивное сопротивление фазы ротора, Ом,

x2 = xп.в + x0 + xэ.х.х, (9.297)

где

(9.298)

С учетом (9.298)

х2 =7,9 f1 l'δп.в + λп.н α2 + λд2 + λкл2) 10-6, (9.299)

где λп.в, и λп.н — коэффициенты магнитных проводимостей потоков пазового рассеяния соответственно верхней и нижней клеток, кото­рые определяются в зависимости от конфигурации пазов верхней и нижней клеток по формулам табл. 9.34; λд2 — коэффициент магнит­ной проводимости дифференциального рассеяния ротора, который определяется по (9.180); λкл2 = λл2 — коэффициент магнитной прово­димости участков замыкающего кольца, приведенный к току ротора, который определяется по (9.178) или по (9.179).

Для пусковых режимов (s ≥ sн)r и x роторов с общими замы­кающими кольцами рассчитывают по следующим формулам.

Активное сопротивление фазы ротора, Ом,

r2ξ = rв(1 – α) k'r + = rв (1 – α k'x) + (9.300)

Таблица 9.34. Расчетные формулы для определения коэффициента магнитной

проводимости пазового рассеянна двухклеточных роторов

и роторов с фигурными пазами

Рисунок

Расчетные формулы

λП.В

λП.Н

9.66, а

9.66, б

9.66, в

9.66, г

9.66, д

9.66, е

Примечания: 1. При закрытых пазах ротора коэффициент магнитной прово­димости шлица hш/ bш рассчитывать в соответствии с указаниями, приведенными в § 9.10 (см. рис. 9.52).

2. При расчете параметров холостого хода и номинального режима принимать kд.в = kд.н = 1.

Индуктивное сопротивление фазы ротора, Ом,

х =7,9 f1 l'δп.в + λп.н α2k'x + λкл2 + λд) 10-6

В этих формулах k'х и k'r рассчитывают по (9.293) и (9.294), в ко­торых α и β определяют по (9.290), а λп.в и λп.н Для пазов, показан­ных на рис. 9.66, — по формулам табл. 9.34.

Предполагают, что плотность тока в пределах сечения каждого из стержней постоянна. При ξв > 1 и ξн > 1 можно несколько повы­сить точность расчета, учитывая влияние эффекта вытеснения тока на сопротивления каждого из стержней. Для этого по формулам, приведенным в § 9.13, последовательно рассчитывают для верхнего стержня ξв, krв, rвξ, kд.в, хвξ и для нижнего стержня ξн, krн, rнξ, kд.н, хп.нξ, после чего определяют

(9.302)

подставляя эти величины вместо α и β последующие формулы, нахо­дят k'хξ и k' и по (9.300) и (9.301) рассчитывают r и х с учетом влияния эффекта вытеснения тока на сопротивление каждого из стержней обмотки при принятых значе­ниях s. Обычно krв и krн близки к единице, и уточнения расчета, связанного с влиянием эффекта вытеснения тока на каждый из стержней, не требуется.

Для уточнения расчета пускового момента и тока следует учесть также влияние насыщения от полей рассеяния на проводи­мость паза верхней клетки. Расчет проводят аналогично изложенно­му в § 9.13.

При расчете сопротивлений роторов с раздельными замыкаю­щими кольцами (двухклеточные роторы с обмоткой из вставных стержней) аналогично принятому ранее допущению (хв.н = хп.в) при­нимают, что индуктивное сопротивление участков замыкающего кольца верхней клетки приблизительно равно сопротивлению и взаимоиндуктивности участков колец верхней и нижней клеток. Такое допущение позволяет использовать ту же схему замещения (см. рис. 9.65), но с несколько изме­ненными значениями ее параметров. В схеме замещения ротора с раздельными кольцами:

сумма активных сопротивлений стержня и участков замыкаю­щих колец верхней клетки

Rв = rв + (9.303)

сумма активных сопротивлений стержня и участков замыкаю­щих колец нижней клетки

Rн = rн + (9.304)

сумма индуктивных сопротивлений пазового рассеяния и участ­ков замыкающих колец верхней клетки

хв = хп.в + хкл.в = 7,9 f1 l'δп.в + λкл .в)10 -6 ; (9.305)

сумма индуктивных сопротивлений пазового рассеяния и участков замыкающих колец нижней клетки

хн = хп.н + хкл.н =7,9 f1 l'δп.н + λкл .н)10 -6 . (9.306)

В этих выражениях λп.в и λп.н — коэффициенты магнитной проводимости пазового рассеяния соответственно верхней и нижней клеток (рассчитываются в зависимости от конфигурации пазов по данным табл. 9.33); λкл.в, λкл.н — коэффициенты магнитной проводимости участков замыкающих колец [рассчитываются по (9.178) или (9.179)].

Общее сопротивление для обеих параллельных ветвей схемы замещения

z0 = х0 = хд = 7,9 f1 l'δ λД 10 -6., (9.307)

где λд — коэффициент магнитной проводимости дифференциального рассеяния, рассчитываемый по (9.180).

Сопротивления r2 и х2 роторов с раздельными замыкающими ко­льцами для холостого хода и номинального режима работы, Ом,

r2 = rэ.х.х = Rв (1 – α); (9.308)

х2 = хв + хэ.х.х + х0 =7,9 f1 l'δ (λп.в + λп.н α2 + λкл.в + λд) 10-6 , (9.309)

где

Сопротивления r и x, для пусковых режимов работы (s >> sн), Ом,

r2ξ = rэ = Rв (1 – αk'х); (9.310)

х = 7,9 f1 l'δп.в + λп.н α2k'x + λкл.в + λд) 10-6, (9.311)

где k'x определяется по (9.293) при

β = Хн / (Rв + Rн). (9.312)

Эффект вытеснения тока в каждом из стержней и влияние насы­щения полями рассеяния на параметры ротора учитывают так же, как и для роторов с общими замыкающими кольцами.

Приведенный метод расчета параметров двухклеточных роторов и роторов с фигурными пазами, как и другие аналогичные ему мето­ды, учитывающие индуктивную связь только между полными тока­ми каждого из стержней, являются приближенными, однако они на­ходят применение в расчетной практике благодаря своей простоте. Более точный метод расчета параметров ротора с произвольной конфигурацией стержней рассматривается в спецкурсах [7].

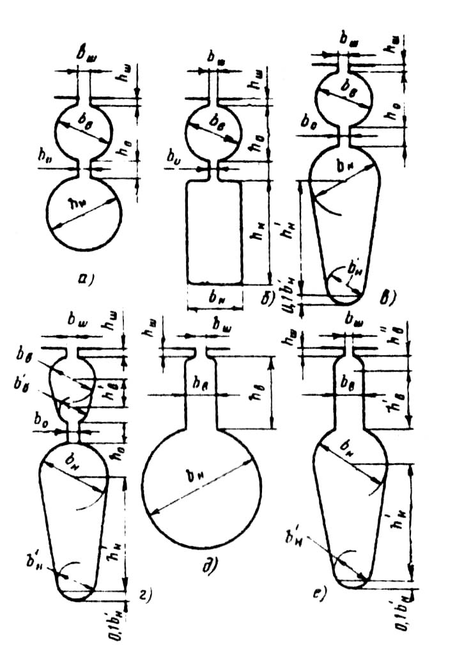

Рис. 9.66. К расчету коэффициентов магнитной

проводимости пазового рассеяния двухклеточных

короткозамкнутых роторов с двойной беличьей клеткой

и с фигурными пазами:

а—г — пазы роторов с двойной беличьей клеткой;

д, е — фигурные пазы

9.15. ОСОБЕННОСТИ ТЕПЛОВОГО И ВЕНТИЛЯЦИОННОГО

РАСЧЕТОВ АСИНХРОННЫХ ДВИГАТЕЛЕЙ

На первоначальной стадии проектирования достаточно достоверную оценку теплового режима двигателя дает приближенный метод теплового расчета, основанный на упрощенном представлении о характере тепловых связей между элементами электрической ма­шины. В нем используют средние значения коэффициентов теплоот­дачи с поверхности и теплопроводности изоляции, характерные для определенной конструкции и технологии производства двигателей данного типа.

Для расчета нагрева асинхронных машин, спроектированных на базе серий 4А и АИ, берутся усредненные коэффициенты теплоотда­чи с поверхности и теплопроводности изоляции в пазовой и лобовой частях обмоток.

Расчет нагрева проводят, используя значения потерь, получен­ных для номинального режима, но потери в изолированных обмот­ках статора и фазного ротора несколько увеличивают по сравнению с расчетными, предполагая, что обмотки могут быть нагреты до предельно допустимой для принятого класса изоляции температу­ры: при классе нагревостойкости изоляции В — до 120° С, при клас­се нагревостойкости изоляции F — до 140° С и при классе нагрево­стойкости изоляции Н — до 165° С. При этом коэффициент увеличения потерь kp по сравнению с полученными для расчетной температуры составит для обмоток с изоляцией класса нагревостой­кости В kp = р12075 = 1,15, для обмоток с изоляцией класса нагрево­стойкости F kp = p140/p115 = 1,07, для обмоток с изоляцией класса на­гревостойкости Н kp = p165/p115 = 1,45.

Электрические потери в обмотке статора делятся на потери в па­зовой части Р'э.п, и потери в лобовых частях катушек Р'э.л1:

Р'э.п = kp Pэ1 ; (9.313)
