Рис. 4 Схема РСОД первого удаленного филиала фирмы

1. Схема сети второго филиала.

Рис. 5 Схема РСОД второго удаленного филиала фирмы

1. Правила построения сетей.

1. Правила построения сети 10 BASE-T.

• Среда передачи - НВП 3 кат.

• Сеть строится на основе концентраторов (HUB)

• Длина луча сети не должна превышать 100м.

• Между любыми двумя узлами сети может быть не более 5 лучей и не более 4 концентраторов.

1. Правила построения сети 10 BASE-2.

• Сеть строится на тонком КК (RG-58).

• Длина сегмента сети не должна превышать 185м.

• К сегменту сети можно подключить не более 30 T-коннекторов.

• Между любыми двумя узлами должно быть не более 5 сегментов, 4 повторителей и и не более 90 T-коннекторов.

• Сегменты сети соединяются с помощью повторителей.

• Все сегменты сети заземляются.

1. Правила построения сети 100 BASE-T4.

• Среда передачи - НВП 3 кат. (при этом задействованы все 4 проводника: про 3-м идут данные, по 1-му — служебная информация).

• Сеть строится на основе концентраторов (HUB).

• Длина сети не должна превышать 205м.

• Длина каждого луча в сети не должна превышать 100м.

1. Правила построения сети Token Ring.

Общие правила построения сети TR:

• устройства доступа рабочих станций к сети S-TAU (Token Ring Access Unit), имеющие рабочие порты (8, 16) для подключения ЭВП и порты RI (Ring Input) и RO (Ring Output);

• устройства промежуточного доступа LAU, которые подключаются к рабочим портам S-TAU.

• сетевые адаптеры Token Ring;

• экранированная витая пара (ЭВП).

Правила:

• кусок ЭВП, обрамлённый с обеих сторон разъёмами DB9, называется лучом, длина луча не более 100 м (при использовании LAU длина луча считается от СА до S-TAU);

• LAU бывает двух типов: LAU-2 (на два порта) и LAU-4 (на четыре порта). LAU-4 всегда подключается к порту S-TAU, а два LAU-2 могут быть последовательно соединены друг с другом;

• в сети могут находиться до 12 последовательно соединенных S-TAU;

• S-TAU соединяются таким образом. что порт выхода одного S-TAU всегда соединяется с портом входа следующего S-TAU;

• к рабочим портам S-TAU можно подключить порт входа LAU - устройства промежуточного доступа;

• в сети может быть не более 255 узлов;

• если в сети используется только одно устройство S-TAU, то в его порты RI и RO устанавливаются заглушки.

1. Принципы построения производительных и отказоустойчивых сетей.

1. Принципы построения производительных сетей.

Производительность системы определяется сочетанием ее аппаратно - программных средств.

Повышение производительности может быть достигнуто путем использования аппаратных средств, обладающих лучшими характеристиками производительности по сравнению с уже применяющимися.

Повышение производительности сервера, следует производить в соответствии с предварительными расчетами “узких мест” – аналитическими расчетами, либо с помощью моделирования его работы. Эти расчеты показывают целесообразность увеличения производительности того или иного узла сервера - процессора, дисковой подсистемы. Аналогично для ЛВС можно определить, например, актуальность увеличения пропускной способности каналов связи.

Производительность сервера зависит от наличия:

• дублируемых процессоров;

• шин PCI и их большой производительности;

• большого ОЗУ;

• высокоскоростного дискового интерфейса;

• организация дисковых подсистем с использованием RAID, обеспечивающих увеличение производительности;

Увеличение количества ЦП

Для увеличения производительности сервера можно увеличивать количество центральных процессоров. Однако, производительность сервера растет не пропорционально количеству ЦП, а рассчитывается следующим образом.

При использовании одного ЦП производительность равна 1.

При использовании двух ЦП производительность равна 1.6.

При использовании трех ЦП производительность равна 1.92.

При использовании четырех ЦП производительность равна 2.048

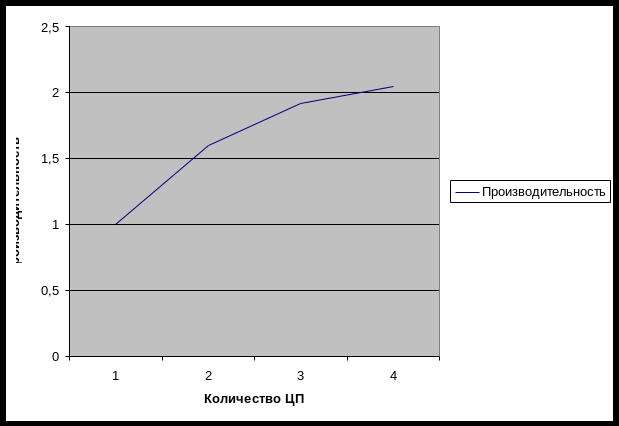

Рис. 6. Зависимость производительности от кол-ва ЦП

Установка более производительного жесткого диска.

Для увеличения производительности сервера можно заменить жесткий диск на более производительный.

Основными параметрами диска являются

- Скорость вращения диска.

Скорость вращения диска может быть равной

3600, 4500, 5400, 7200, 10000 об/мин.

- Среднее время доступа к информации.

Среднее время доступа к информации рассчитывается по следующей формуле:

.

Использование дисковых интерфейсов SCSI.

Таблица 1. Дисковые интерфейсы SCSI.

	f (МГц)	L разряд (байт)	V (Мбайт/с)	Длина кааб (м)
SCSI	5	1	5	3
Fast SCSI	10	1	10	3
Wide SCSI	5	2	10	3
Fast Wide SCSI	10	2	20	1.5
Ultra SCSI	20	1	20	1.5
Ultra Wide SCSI	20	2	40	1
Ultra 2 SCSI	40	1	40	1
Ultra Wide 2 SCSI	40	2	80	0.9
Ultra 3 SCSI	80	1	80	0.9
Ultra Wide 3 SCSI	80	2	160	0.9

Интрефейсы дисковых накопителей.

IDE (Integrated Drive Electronics) или ATA (Advanced Technology Attachment)

Параллельный интерфейс.

40-жил шлейфа. На одном кабеле 2 устройства: Master и Slave.

Скорость передачи

• Ultra DMA 100 — 100 Мбит/с

• Ultra DMA 133 —133 Мбит/с

• Ultra DMA 150 — 150 Мбит/с

Стоимость: 30 руб.

SATA (Serial Advanced Technology Attachment)

Последовательный интерфейс.

Один провод. На одном кабеле 1 устройство.

Скорость передачи

• SATA-150 — 1,2 Гбит/с

• SATA-300 — 2,4 Гбит/с

• SATA-600 — 4,8 Гбит/с

Стоимость: 1.5$ за 0,5 м SCSI (Small Computer System Interface)

Параллельный интерфейс.

На одном кабеле до 8, 16, или 32 устройств.

Скорость передачи

• Ultra2 Wide SCSI — 640 Мбит/с

• Ultra3 SCSI — 1,28 Гбит/с

• Ultra-320 SCSI — 2,56 Гбит/с

Обязательное терминирование.

Стоимость: 1550 руб. (на 8 устройств)

SAS (Serial Attached SCSI)

Последовательный интерфейс.

На одном кабеле более 16384 устройств.

Скорость передачи

• SFF 8482 — 1,5, 3,0 или 6,0 Гбит/с.

• SFF 8088 — 10 Гбит/с.

Стоимость: 1800 руб. за метр [12, 13, 14]

Установка более мощного процессора.

Pentium D (произносится: Пентиум Дэ) — серия двухъядерных процессоров, разработанных Центром Исследований и Разработок Intel (Intel’s Research & Development Center) в Израиле, которая была впервые продемонстрирована в 2005 году на весеннем форуме для разработчиков Intel (IDF Spring 2005). Pentium D построен по микроархитектуре NetBurst, как и все модели Pentium 4 (по некоторым данным буква «D», в названии, расшифровывается как Dual — двойной, и указывает на наличие двух ядер, по другим - D означает «Desktop», намекая на ориентированность данного процессора в настольных ПК). Pentium D стал первым процессором, предназначенным для персональных компьютеров архитектуры x86, хотя и не первым двухъядерным процессором этой архитектуры — незадолго до этого AMD выпустила двухъядерные Opteron`ы. Двухъядерные процессоры других архитектур существовали ранее, например IBM PowerPC-970MP (G5).

Технические характеристики:

• Разрядность регистров: 64 бита

• Разрядность внешней шины: 64 бита

• Дата анонса первой модели: 26 мая 2005 года

• Выпущенные модели: 805 (2,66 ГГц), 820 (2,8 ГГц), 830 (3,0 ГГц), 840 (3,2 ГГц)

• Эффективная частота системной шины (FSB) (МГц): 800 (для моделей 820, 830, 840), 533 (для модели 805)

• Размер кэша L1(для каждого ядра): 16 Кбайт (для данных) + 12 тысяч операций

• Размер кэша L2(для каждого ядра): 1024 Кбайт

• Номинальное напряжение питания: 1,4 В

• Количество транзисторов (млн.): 230

• Площадь кристалла (кв. мм): 206

• Максимальное TDP: 130 Вт

• Техпроцесс (нм): 90

• Разъём: LGA775

• Корпус: 775-контактный FC-LGA4

• Поддерживаемые технологии: IA-32, MMX, SSE, SSE2, SSE3, EDB, EM64T

RAID.

В настоящее время в серверах, как правило, не используются одиночные диски. Чаще всего применяются дисковые массивы RAID, позволяющие увеличить производительность или отказоустойчивость в зависимости от уровня RAID. Массив может быть как внутренним, так и внешним, представляя собой отдельный блок, соединяемый с контроллером дисковых устройств сервера.

• в RAID-0: Используется полосовая организация без избыточных данных и информации четнос­ти. Отказы недопустимы. Проблемой является избыточность.

• RAID-1: Используется зеркальное отображение без полосовой организации и информации чет­ности. Допустим отказ одного диска. Проблемой является стоимость.

• RAID-1+0: Используется зеркальное отображение и полосовая организация без информации чет­ности. Это высокоскоростной и дорогой метод.

• RAID-2: He нашел широкого распространения в связи с отсутствием гибкости и сложностью. Допустим отказ одного диска.

• RAID-3: Используется полосовая организация с информацией четности и без зеркального ото­бражения. Допустим отказ одного диска.

• RAID-4: Используется полосовая организация с информацией четности и без зеркального ото­бражения. Допустим отказ одного диска.

• RAID-5: Используется полосовая организация с информацией четности и без зеркального ото­бражения. Допустим отказ одного диска.

• RAID-6: Используется полосовая организация с двумя дисками с информацией четности и без зеркального отображения. Допустим отказ двух дисков.

• RAID-7: Разновидность RAID-5.

• RAID-10: Интеграция RAID-1 и RAID-0.

Согласно заданию для работы используется дисковый массив уровня RAID-5

Таблица 2. Таблица сравнения RAID

Уровень RAID	Кол-во дисков максимальное (минимальное)	Надежность	Эффективная емкость	Область применения
0	Любое	Падает с возрастанием кол-ва дисков	100%	Графика, видео, анимация
1	2 (минимум)	Высокая	50%	Малые файл-серверы
3	N+1 (3- минимум)	Средняя	80%	Графика, видео, анимация
5	N+1 (3- минимум)	Средняя	80%	Графика, видео, анимация, серверы БД
10	2*N (минимум 4)	Высокая	50%	Графика, видео, анимация, серверы БД

ИБП

Основные характеристики.

Электрические:

• напряжение питания от входной сети (110-220В)

• допуски на входное напряжения питания

• размер окна для входного напряжения, при выходе за рамки которого происходит переключение на АкБ.

Форма выходного напряжения:

• прямоугольная

• синусоидальная

Частота напряжения входной сети (50Гц  1Гц).

Характеристики
