Различие между этими результатами объясняется следующими причинами:
-
при аналитическом моделировании методом фонового потока использовали приближённый итерационный алгоритм нахождения значений выходных характеристик рассматриваемой системы.
-
при аналитическом моделировании выбран слишком большой шаг дельта, не дающий достаточной точности
-
при аналитическом моделировании не точно подобраны коэффициенты К1 и К2
-
при имитационном моделировании на языке GPSS задано ограниченное время моделирования
-
при имитационном моделировании использована приближенная экспоненциальная функция распределения времени обслуживания и выбора диска, которые заданы по точкам.
Выводы
При разработке проектного решения на объединенную сеть, связывающую центральный и 2 удаленных офиса фирмы, получены следующие основные результаты:
1. Разработана объединённая сеть фирмы для центрального офиса и двух удалённых филиалов. В центральном офисе фирмы расположены ЛВС 100 Base T4 и ЛВС 10 Base T
В первом филиале фирмы расположены ЛВС 10 Base 2 и ЛВС 10 Base T
Во втором филиале фирмы расположена ЛВС Token Ring на ЭВП
2. Для сетей центрального офиса и удалённых филиалов было выбрано оборудование в соответствии с вариантом задания.
3. Приведены рекомендации по модернизации и реорганизации сети.
4. Проведен выбор типа удаленной связи объединенной сети фирмы.
5. Проведена настройка сетевой ОС NetWare и СУБД Oracle.
6. Выполнено распределение предметных баз данных по узлам сети (без учета репликаций и с учетом репликаций).
7. Проведено аналитическое моделирование функционирования ЛВС и имитационное (с помощью языка GPSS) моделирование функционирования ЛВС.
-
Литература.
-
Лекции по курсу “Эксплуатация АСОиУ” 2010 г.
-
Методические указания к курсовой работе по дисциплине “Эксплуатация АСОИиУ”
-
Олифер В.Г.,Олифер Н.А. –Компьютерные сети. Принципы, технологии,протоколы: Учебник для ВУЗов
-
Томашевский В., Жданова E. -Имитационное моделирование в среде GPSS. 2003
Приложение 1. Структурная схема распределенной АСОИиУ фирмы
Агаян К.Г. ИУ5-93 |
|
Схема сети центрального офиса
Агаян К.Г. ИУ5-93
Схема сети филиала 1
Агаян К.Г. ИУ5-93

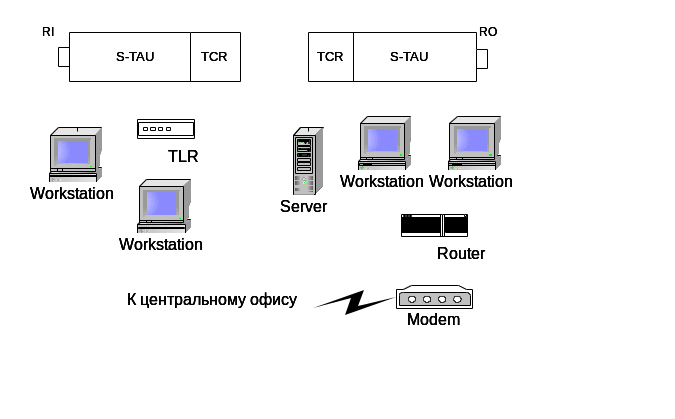

Схема сети филиала 2
Агаян К.Г. ИУ5-93

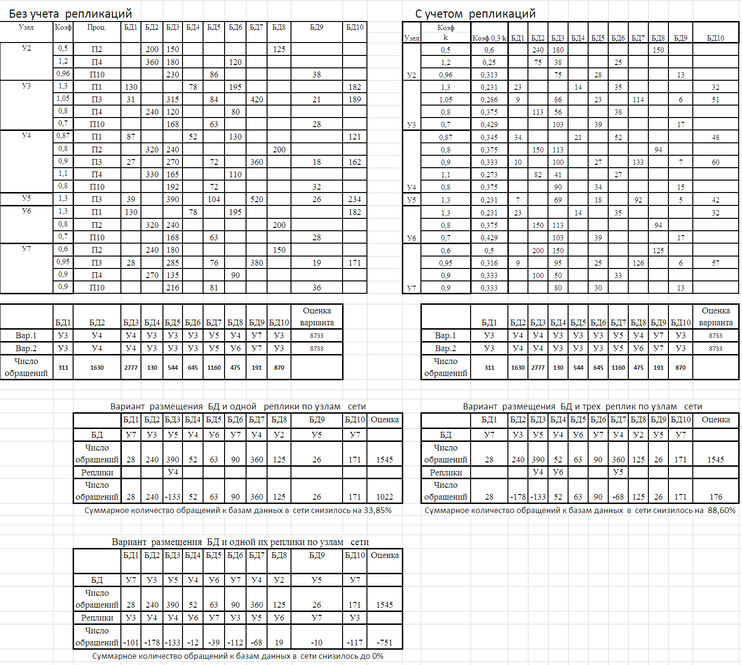

Приложение 2. Распределение предметных баз данных по узлам сети
Агаян К.Г. ИУ5-93

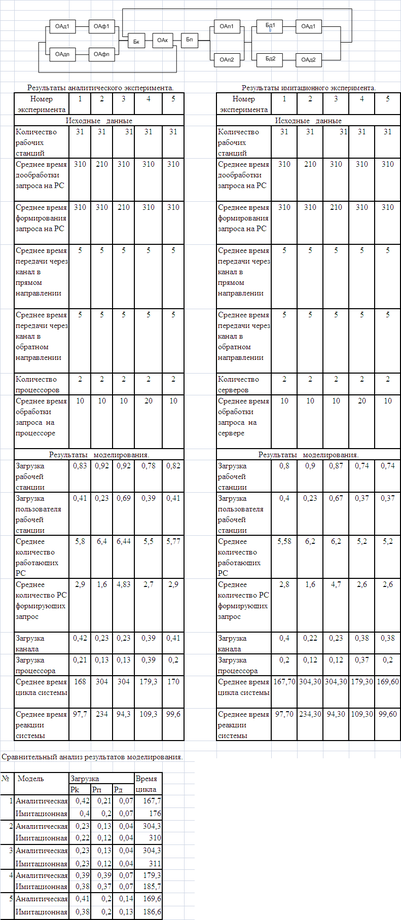

Приложение 3. Моделир. сети, содержащей ПЭВМ и сервер
Агаян К.Г. ИУ5-93
