Расчет гидросистемы

По третьему этапу курсовой работы

по курсу МЖГ

ВАРИАНТ 5-3-3

ТЕМА

Гидравлический расчет гидросистемы

деривационной гидроэлектростанции

Выполнил студент группы Э5-51

Подпись, дата сдачи на проверку

Д опустил к защите Кузнецов В.С.

Подпись, дата допуска к защите

Описание объекта расчета

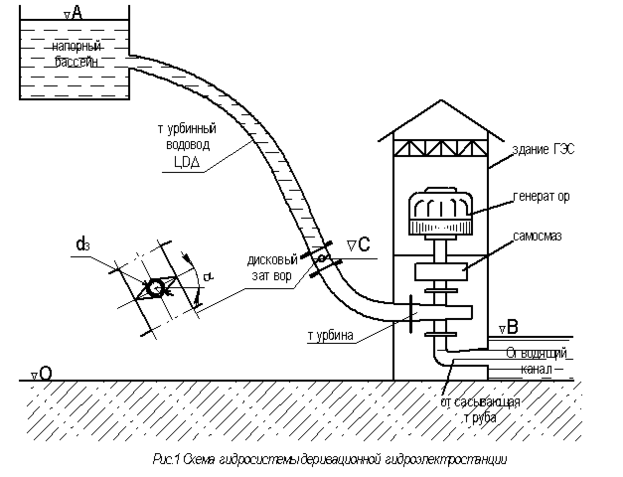

Объектом расчета является гидросистема деривационной гидроэлектростанции, схема которой представлена на рис. 1. В деривационной ГЭС напор создаётся за счет естественного понижения местности от напорного бассейна (отметка - ▽A) до отводящего канала (отметка - ▽B). Основным элементом ГЭС является гидротурбина, вал которой соединен с генератором, вырабатывающим электроэнергию. Гидротурбина представляет собой расположенное в корпусе лопастное колесо, которое преобразует механическую энергию, несомую протекающим потоком воды (расход воды – Q), в механическую энергию вращающегося вала турбины. Вода подводится по напорному водоводу длиной – L, диаметром – D, эквивалентная шероховатость стенок водовода - ∆₁. Отработавшая вода по отсасывающей трубе поступает из турбины в отводящий канал.

Для регулирования частоты вращения n турбины на водоводе установлен дисковый затвор (отметка уровня расположения цапфы затвора -▽C, угол наклона канала водовода в месте установки затвора - α, диаметр цапфы затвора - d_з, коэффициент трения скольжения в цапфах – f).

Смазка и охлаждение подшипника турбины осуществляются самосмазом (см. рис. 2а), представляющим собой закрепленный на вале турбины барабан (радиус - R₀, высота - b) c отверстием в крышке. Часть W объема барабана заполнена смазочным маслом (плотность - ρ, кинематический коэффициент вязкости или просто кинематическая вязкость - ν). При вращении турбины масло в барабане вращается с той же частотой, что и барабан. Для его подачи к подшипнику (на высоту h) служит труба (длина трубы - l, диаметр трубы - d, эквивалентная шероховатость стенок трубы - ∆₂ ), приемное отверстие которой расположено внутри слоя смазочного масла на радиусе R₁ перпендикулярно линейной скорости V₀ на этом радиусе вращения (рис. 2б). Расход смазочного масла, необходимый для полноценной работы подшипника скольжения – q. Отработавшая смазка сливается обратно в барабан самотеком.

Задание

Выполните гидравлический расчет гидросистемы и её элементов при следующих данных:

отметка уровня воды в бассейне ▽A – 300 м;

длина канала турбинного водовода L – 3000 м;

диаметр канала турбинного водовода D – 1,5 м;

эквивалентная шероховатость стенок турбинного водовода Δ₁ - 2 мм;

отметка уровня расположения цапфы затвора ▽C – 50 м;

угол наклона канала водовода в месте установки затвора α – 15^о;

диаметр цапфы затвора d_з – 0,22 м;

коэффициент трения скольжения в цапфах f – 0,2;

отметка уровня воды в отводящем канале ▽B – 15 м;

радиус барабана самосмаза R₀ - 1 м;

высота барабана самосмаза b – 0,15м;

плотность смазочного масла ρм – 800 кг/м³ ;

кинематический коэффициент вязкости (кинематическая вязкость) смазочного масла ν – 0,36 Ст;

объем смазочного масла, заливаемого в барабан самосмаза

W – 0,09 м³;

высота подачи смазочного масла (высота расположения выходного сечения трубки самосмаза по отношению к входному сечению) h – 4,0 м;

длина трубки самосмаза l – 5 м;

диаметр трубки самосмаза d – 15 мм;

эквивалентная шероховатость стенок трубки самосмаза Δ₂ – 0,1 мм;

частота вращения турбинного колеса n –140 об/мин.

плотность воды в = 10³ кг/м³;

кинематический коэффициент вязкости воды  =10^-2 Ст.

Этап третий

1. Определить максимальную мощность, которую можно получить в турбинной установке, предполагая КПД турбины η_т = 0,88.

2. Каковы будут при максимальной мощности турбинной установки расход через турбину и КПД водовода η_вд.

Указание:

Полезная мощность установки , – потери напора в водоводе.

КПД водовода .

Пользуясь формулой для потери напора , (где L_э – эквивалентная длина водовода при коэффициенте сопротивления затвора ) исследовать на максимум выражение для мощности N в зависимости от расхода.

Решение.

Максимальная мощность установки будет зависеть от расхода в трубе: , где и , .

Выражение для мощности примет вид: .

Чтобы найти максимум функции возьмем производную от этой функции:

Т.к. значение зависит от расхода , то задачу будем решать методом последовательных приближений.

Первое приближение.

Предположим, что максимальная мощность получится при расходе, для которого число Рейнольдса будет лежать в зоне автомодельности. Тогда для в зоне автомодельности .

.

Определим число Рейнольдса для данного расхода жидкости: . Данное значение числа Рейнольдса удовлетворяет зоне автомодельности.

Для определения максимального расхода достаточно одного приближения.

Тогда: ;

;

.

Ответы.

Максимальная мощность турбины .

Расход и КПД водовода при максимальной мощности турбины.
