Задачей применения графического метода является построение характеристики разветвленного или эквивалентного трубопровода, заменяющего несколько параллельно соединенных труб.

Для турбулентного режима движения используется формула характеристики трубопровода в виде квадратичной функции зависимости потерь напора от расхода:

, (13.7)

где Li = l_i +l_iэ, l_iэ=Σ_k ξ_ikd_i/ λ_i ,

Для ламинарного режима движения для определения характеристики используется формула Вейсбаха—Дарси: Коэффициент потерь на трение определяется по формуле λ_л =64/Re, а скорость определяется через расход Q= V*(π/4)d². Получается характеристика трубопровода в виде линейной функции потерь напора от расхода

. (13.8).

Характеристики параллельно работающих ветвей суммируют, складывая расходы при одинаковых напорах.

Полученную в результате такого суммирования характеристику разветвленного участка можно рассматривать как характеристику эквивалентной трубы, заменяющей исходные параллельные.

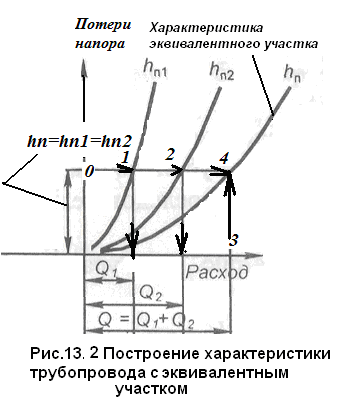

На рис. 13.2 показано построение характеристика разветвленного участка трубопровода, состоящего из двух параллельных труб. h_п1 и h_п2 –графики потерь в параллельных ветвях, построенные по формулам (13.11). Методика построения следующая.

1. Определяется или задается режим движения жидкости по трубопроводам.

2. По характеристикам трубопровода, соответствующим определенному или заданному режиму движения жидкости, строятся в координатах h-Q графики h=f(Q) для каждой в параллельной ветви трубопроводов.

В параллельных ветвях потери равны h_п1 = h_п2, следовательно, у эквивалентного участка, заменяющего два параллельных трубопровода, потери должны быть такие же

h_п1 = h_п2 = h_э.

3. На оси ординат откладывается величина потерь h_п1 = h_п2 = h_э, точка - 0

3. Проводится линия параллельная оси абсцисс и в точках 1 и 2, пересечения линий h_п1 = h_п2 = h_э с характеристиками h=f(Q), получаются значения расходов: Q₁, Q₂, эти Расходы суммируются. Точка, определяемая пересечением линии h_п1 = h_п2 = h_э и линии, определяемой суммой Q₁+Q₂, дает точку для построения графика потерь разветвленного(эквивалентного) участка, точку. Также строятся другие точки.

13.5.2. Методика построения характеристики сложного трубопровода

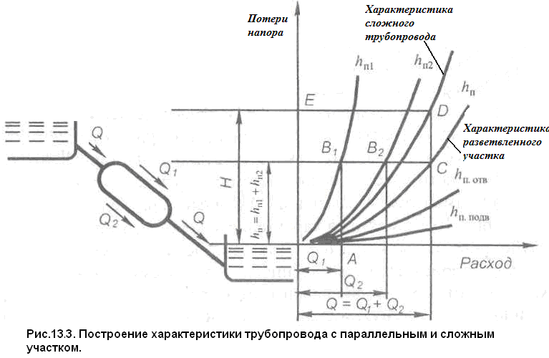

Для получения характеристики сложного трубопровода характеристику разветвленного участка суммируют с характеристиками подводящего и отводящего трубопровода. На графике H=f(Q):

1. По характеристикам параллельных трубопроводов строится характеристика разветвленного участка.

2. На график наносят характеристики подводящего и отводящего трубопроводов.

3. Строится характеристика сложного трубопровода:

3.1 Откладывают величина расхода, выходящего из питателя – Q₁, точка -0.

3.2. Проводится вертикальная линия из точки Q₁ и определяют потери в трубопроводах при этом расходе: в подводящем: точка -1, напор - h_п.подв , в разветвленном: точка -2, h_пэ, в отводящем: точка – 3, h_п.отв .

3.3. Сложением напоров h_п.подв +h_пэ +h_п.отв при одинаковом расходе Q₁, получим точку для построения графика характеристики сложного трубопровода: точка 4 (рис. 13.4).

Н_слж = h_п.подв +h_пэ +h_п.отв. (13.6).

Построенные характеристики позволяют по заданному расходу в одной из ветвей определить потребный напор сложного трубопровода или по заданному располагаемому напору определить расходы во всех трубах.

Для решения первой задачи нужно известный расход, например Q₁, отложить на оси и через полученную точку А провести вертикаль до пересечения с характеристикой первой ветви. Ордината полученной при этом точки В₁ выражает потери напора в параллельных ветвях:

h_п1 = h _п1 = h _п.

Если через точку В₁ провести горизонталь до пересечения с характеристикой разветвленного участка - точкой С, определится суммарный расход Q = Q₁ + Q₂ в подводящем и отводящем участках или, что тоже сумма расходов в параллельных ветвях.

Проведя через точку С вертикаль до пересечения с характеристикой сложного трубопровода, получим точку D, ордината которой выражает искомый напор Н.

Для решения второго вопроса нужно на оси ординат отложить известный напор Н и через полученную точку Е провести горизонталь до пересечения с суммарной характеристикой сложного трубопровода. Абсцисса полученной при этом точки В выражает суммарный расход Q=Q₁+Q₂.

Проведя через точку D вертикаль до пересечения с характеристикой разветвленного участка, получим ординату точки С, которая будет представлять потери напора в каждой из параллельных ветвей.

Если через точку С провести горизонталь до пересечения с характеристиками ветвей, то получим точки В₂ и В₁, абсциссы которых являются расходами в ветвях.

Если характеристики построены с учетом изменения коэффициента сопротивления трения и коэффициентов местных сопротивлений в зависимости от режимов течения жидкости в трубопроводах, то отпадает необходимость в последовательных приближениях, что является значительным преимуществом графического метода.

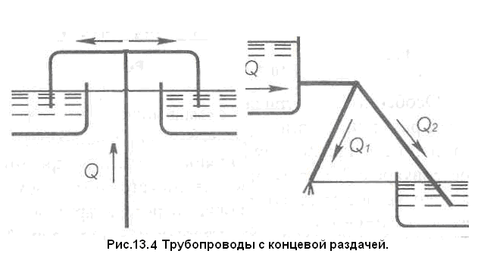

Уравнения баланса расходов и напора в сложном трубопроводе могут быть использованы не только для расчета сложных трубопроводов с параллельными ветвями, но и для расчета сложных трубопроводов с концевой раздачей в тех случаях, когда перепады напоров в ветвях, расходящихся из одного узла, оказываются равными. На рис. 13.4 показаны некоторые схемы таких трубопроводов.

13.6. Трубопроводы с концевой раздачей. Задача о трех резервуарах.

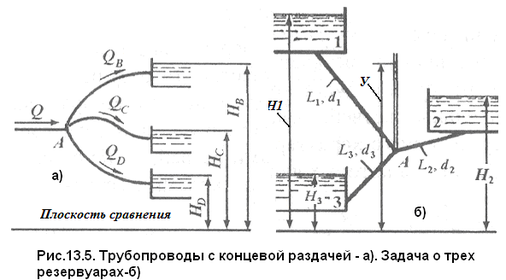

Трубопроводом с концевой раздачей называется трубопровод, в котором жидкость, поступающая к узлам из питателей, распределяется между несколькими ветвями, при этом в приемниках, к которым она направляется, имеются различные напоры жидкости. На рис. 13.5а жидкость, подводится к узлу А и раздается по трубам в приемники с напорами Н_В, Н_C., Н_D).

Расчет трубопровода с концевой раздачей рассматривается на примере "задачи о трех резервуарах" (рис. 13.5б).

Особенностью рассматриваемой схемы соединений резервуаров в том, что в зависимости от направлений потоков от узла, соединяющего резервуары, система расчетных уравнений получается различной. Верхний резервуар 1 всегда является питателем, и жидкость от него поступает из него к узлу. Нижний резервуар 3 всегда является приемником, и жидкость поступает к нему от узла. Резервуар 2 может быть как приемником, так и питателем.

Направление потока в трубе 2 определяется соотношением между напором У в узле и напором Н₂ в среднем резервуаре. Возможны три случая распределения расходов в трубах и в соответствии с этим три различные системы расчетных уравнений.

13.6.1.Аналитический метод решения "задачи о трех резервуарах"

1. Если напор У в узле меньше напора Н₂ в резервуаре 2 (У < Н₂), то жидкость из резервуаров 1 и 2 перетекает в резервуар 3, и система уравнений для решения задачи имеет вид

2.Если напор у > H₂, то жидкость из резервуара 1 перетекает в резервуары 2 и 3 , и расчетная схема принимает вид

3. Если у = Н2, расход Q2 = 0, Q1=Q2 =Q и жидкость перетекает из резервуара 1 в резервуар 3. Расчетная система уравнений имеет вид

Если система включает трубы, которые оканчиваются сходящимися насадками, открытыми в атмосферу, то при составлении уравнений баланса напоров для таких труб следует учитывать скоростные напоры на выходе из насадков.

Системы расчетных уравнений выбирают в зависимости от постановки задачи. Направление потока в трубе 2 может быть наперед задано условиями задачи или же, если оно заранее неизвестно, должно определяться в процессе самого решения.

13.6.1.1.Пример решения задачи аналитическим методом.

Рассмотрим случай, когда известными в задаче являются напоры в резервуарах и размеры всех труб; требуется определить расходы в трубах.

Решение следует начинать с определения направления потока в трубе 2, для чего используется специальный прием «выключения ветви». Вычисляют напор У' в узле при выключенной трубе 2, когда Q2 = 0 и Q1=Q3. Составляя уравнения Бернулли для труб 1 и 3 и, решая их относительно У’, получаем

(13.14)

1.Если это уравнение дает значение У’ < Н₂, при включении трубы 2 работа сложного трубопровода будет соответствовать рассмотренному выше первому расчетному случаю, и для решения задачи нужно воспользоваться системой уравнений (13.11).

2. Если У’> Н2, то при включении трубы 2 имеем второй случай, и для решения задачи используются уравнения системы (10.12).
