Билет №35

Устройства на основе эффекта Ганна

Впервые генерацию электромагнитных СВЧ-колебаний при приложении постоянного напряжения к кристаллу однородного арсенида галлия или фосфида индия наблюдал в 1963 г. амери­канский ученый Дж. Б. Ганн. Поэтому в советской технической литературе подобные приборы называют генераторами Ганна, или диодами Ганна, хотя в их структуре нет выпрямляющего электрического перехода. В зарубежной литературе чаще используют сокращенное наименование TED (Transferred — Electron Devices).

В 1963 году американский ученый Д. Ганн обнаружил, что кристалл арсенида гал­лия с электронной электропроводностью под действием сильного электрическо­го поля способен генерировать СВЧ-колебания. Это явление получило название эффекта Ганна, а созданные на его основе приборы — диодов Ганна. Строго гово­ря, эти приборы не являются диодами, поскольку в них отсутствует выпрямляю­щий электронно-дырочный переход. В зарубежной литературе чаще использует­ся сокращенное название TED (Transferred Electron Devices). Приборы на основе эффекта Ганна правильнее отнести к приборам функциональной электроники, так как в них преобразование энергии постоянного тока в энергию СВЧ колебаний происходит за счет сложных физических процессов в кристалле арсенида галлия. Чтобы понять эти процессы, необходимо внести некоторые уточнения в зонную модель полупроводника, которой мы до сих пор пользовались для объяснения процессов в полупроводниковых диодах и транзисторах. Известно, что энергия свободного электрона равна

E = mov²/2 = (mov)²/2mo = p/2m²o

где Р = m0v — импульс электрона. Согласно формуле Луи де Бройля,

p=h/λ = ћ/(λ/πћ ) =ћkp

где λ — длина электронной волны;

k = 2π/λ — волновой вектор электрона, по направлению совпадающий с направ­лением распространения электронной волны.

Следовательно, энергию свободного электрона можно выразить через волновой вектор k: E = ħ²k²/ 2mo

Отсюда следует, что зависимость энергии свободного электрона от его волнового вектора имеет квадратичный характер.

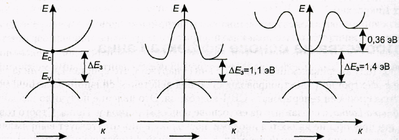

В твердом теле на электрон действует периодическое потенциальное поле крис­таллической решетки. Чтобы описать сложные законы движения электрона в кри­сталле с помощью соотношений классической механики, влияние внутренних сил на электрон учитывают, заменив массу свободного электрона mo эффективной массой m*. Импульс Р = m*v называется квазиимпульсом электрона. Тогда диаг­рамму энергетических зон полупроводника в k-пространстве можно представить так, как это показано на рис. 9.11, а.

Рис. 9.11

При упрощенном рассмотрении энергетической диаграммы вместо истинных кривых, ограничивающих валентную зону и зону проводимости, проводят две параллельные прямые: одну — касательную к дну зоны проводимости, вторую — касательную к вершине валентной Ось 100 (а) Ось 100 (б) Ось 100 (в) зоны. Первую прямую принимают за нижнюю границу зоны проводимости Ec, вторую — за верхнюю границу валентной зоны Еv. Расстояние между ними равно ширине запрещенной зоны ∆Еg.

Зона проводимости полупроводника может быть образована из нескольких пере­крывающихся между собой разрешенных энергетических зон. В этом случае энер­гетическая диаграмма зоны проводимости в k-пространстве может иметь мини­мум, смещенный относительно точки k = 0 (рис. 9.11, б), что имеет место в кремнии. В кристалле арсенида галлия имеются два минимума (рис. 9.11, в) в кристалло­графическом направлении (100), которые называются энергетическими долина­ми. Полупроводник в этом случае называется двухдолинным. Минимальная энер­гия электронов, имеющая место при k = 0, соответствует нижней границе зоны проводимости. Верхняя долина отделена от нижней долины энергетическим зазором ∆E= 0,36 эВ.

Эффективные массы электронов, находящихся в нижней и верхней долинах, раз­личаются по значению. В нижней долине m₁* = 0,072mo, в верхней — m₂* = 1,2mo . Подвижность электронов равна

μ = qτ_c/m* ,

где τ_c — среднее время между столкновениями с решеткой. Подвижность электро­нов различна для нижней и верхней долин: μ₁ = 8000 см/В∙с, (μ₂ = 100 см/В∙с. Сле­довательно, скорость дрейфа «легких» электронов нижней долины, пропорцио­нальная напряженности внешнего поля E, почти на два порядка больше скорости дрейфа «тяжелых» электронов верхней долины.

При комнатной температуре практически все электроны проводимости находят­ся в нижней долине. При увеличении температуры все большее число электронов приобретает энергию, достаточную для перехода в верхнюю долину. В результа­те нижняя долина опустошается, а верхняя — заполняется. Этот процесс называ­ется междолинным переходом.

Увеличение энергии электронов можно осуществить не только повышением тем­пературы кристалла, но и с помощью внешнего электрического поля, изменяя на­пряженность которого, можно управлять междолинным переходом электронов. Величина напряженности поля, при которой начинается интенсивный междолин­ный переход, называется пороговой и обозначается En. Для арсенида галлия она равна примерно 3,2 кВ/см.

Найдем плотность дрейфового тока, протекающего через идеальный кристалл n-типа, в котором обеспечена абсолютная однородность электрического поля, создаваемого в нем приложенным к контактам внешним напряжением. Учтем, что ток создается как «легкими», так и «тяжелыми» электронами, суммарная концентрация которых, равная no = n1+ n2, не зависит от напряженности поля, так как определяется только концентрацией доноров. Следовательно, плотность тока равна j=q(n₁μ₁ + n₂μ₂)E

Умножив и разделив правую часть на no получим j= qn₀μ_CP
Здесь μ_CP = ( n₁μ₁ + n₂μ₂ )/no — усредненная по двум долинам подвижность.

Учитывая, что дрейфовая скорость электронов равна v_др = μ_СРЕ, получим

J = qno v_др

То есть плотность дрейфового тока пропорциональна скорости дрейфа v_др.

В слабых полях n₁₌ n_o, n₂ = 0, μ_CP = μ₁, j = q n₁μ₁ E . По мере роста E, начиная с некото­рой величины (E1, электроны переходят из нижней долины в верхнюю, поэтому nl уменьшается, n2 увеличивается (рис. 9.12, а), μср уменьшается (рис. 9.12, б), а рост vдр замедляется (рис. 9.12, в).

Начиная с величины Eп, интенсивность междолинных переходов возрастает на­столько, что μср резко уменьшается, вследствие чего уменьшается одр. При E= E2 междолинные переходы завершаются, нижняя долина оказывается почти пол­ностью опустошенной (nl = 0), а верхняя — заполненной (n2 = no). При этих усло­виях

j = q n₂μ₂ E

ЕслиE2 ≈ 8 кВ/см, то наступает насыщение дрейфовой скорости, поэтому при E > E2 скорость остается постоянной.

Р ис. 9.12

Принимая во внимание, что плотность тока пропорциональна vдр, величина тока связана с плотностью тока соотношением i =jS, где S — площадь поперечного се­чения кристалла, а напряженность поля E= u/L, где U — напряжение, приложен­ное к кристаллу, L — длина кристалла, можно записать уравнение вольтампер­ной характеристики кристалла:

i = qnoSμ_СР U/L

Из этого уравнения следует, что зависимость тока от напряжения аналогична за­висимости дрейфовой скорости от напряженности поля, то есть она содержит участок с отрицательным дифференциальным сопротивлением (рис. 9.13). Суще­ствование отрицательного дифференциального сопротивления обусловлено умень­шением дрейфовой скорости при увеличении напряженности поля. При напряже­нии и, соответствующем критической напряженности поля, равной примерно 8 кВ/см, дрейфовая скорость становится постоянной и рост тока прекращается.

Н аличие отрицательного дифференциального сопротивления может компен­сировать потери в присоединенной к кристаллу пассивной цепи, что позволяет использовать его для генерации и усиления электрических колебаний. Это обсто­ятельство нашло применение в СВЧ-устройствах, работающих на частотах, из­меряемых единицами и десятками гигагерц. Рассмотрим принцип генерирования СВЧ-колебаний, основанный на использовании эффекта Ганна. Рис. 9.13

В кристалле арсенида галлия имеются неоднородности, обусловленные неравномер­ностью распределения легирующей примеси и дефектами кристаллической струк­туры, в результате чего в нем возникают локальные напряженности поля, превы­шающие среднюю напряженность. Как правило, эти неоднородности существуют вблизи торцов кристалла, на которые напылены внешние металлические электроды катода и анода (рис. 9.14, а). Основную роль играют неоднородности у катодного вывода. Пусть в момент включения внешнего напряжения в кристалле возникает электрическое поле со средней напряженностью поля Eo, которая несколько меньше пороговой напряженности En. Из-за наличия неоднородностей напряженность поля в околокатодной области оказывается выше пороговой (рис. 9.14, б). Вследствие этого левее сечения х появляются «тяжелые» электроны, движущиеся со скорос­тью v1 а правее х находятся «легкие» электроны, движущиеся со скоростью v2. По мере продвижения «тяжелых» и «легких» электронов к аноду формируется заря­довый пакет, называемый доменом. Он состоит из двух слоев (рис. 9.14, в): слой со стороны катода из-за избытка «тяжелых» электронов имеет отрицательный заряд, слой со стороны анода из-за недостатка «легких» электронов имеет положи­тельный заряд. Наличие этих зарядов ведет к образованию электрического поля домена, направленного в ту же сторону, что и внешнее поле (рис. 9.14, г). По мере формирования домена поле в нем растет, а за пределами домена—уменьшается. По­этому скорость движения «тяжелых» электронов внутри домена возрастает, а ско­рость движения «легких» электронов за пределами домена уменьшается. В некото­рый момент времени tl скорости движения «легких» и «тяжелых» электронов становятся одинаковыми, и формирование домена завершается. Сформированный домен продолжает двигаться к аноду со скоростью vдр = μ₁ E1

= μ₂ E2. Достигнув анода, домен рассасывается, в структуре устанавливается исходное распределение напряженности поля (рис. 9.14, б) и начинается формирование нового домена.

З ная закономерности изменения скоростей «тяжелых» и «легких» электронов, нетрудно объяснить характер изменения тока во внешней цепи. В момент вклю­чения t0 в кристалле все электроны являются «легкими», и плотность тока через кристалл имеет максимальное значение:

Jmax = q no μ₁ Eo

По мере формирования домена возрастает напряженность поля внутри домена и уменьшается вне его пределов, при этом снижается дрейфовая скорость и, соот­ветственно, ток. После образования домена (момент t1) в кристалле установится минимальный ток Jmin = qno μ₁ E1 Рис. 9.14

В момент t2 домен достигает анода и рассасывается в интервале τр = t3 - t2, при этом ток возрастает. Изменение тока во времени иллюстрирует рис. 9.15. Частота следования импульсов определяется дрейфовой скоростью домена г>лр и длиной кристалла L: f = vдр/ L

При L = 10 мкм и vдр = 10⁷ см/с частота колебаний составляет 10 ГГц.

Рис. 9.15
