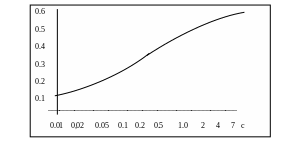

Рис. 5.20. Зависимость φ(с) от с. К расчету пробивного напряжения при электротепловом пробое

ε и tgδ — диэлектрическая проницаемость и тангенс угла диэлектри­ческих потерь при температуре окружающей среды; ƒ — частота напряжения, Гц; φ(с) — величина, зависящая от формы детали, тол­щины диэлектрика, условий отвода тепла и т.п., находится из графи­ка (рис. 5.20) по значению параметра с.

Параметр с для плоского образца при его двустороннем охлажде­нии вычисляется из выражения

с = λэσh / 2λэ(λэ+σhэ) (5.24)

где λэ — удельная теплопроводность металла электродов, Вт/(м•К) (для меди λэ = 396 Вт/(м•К));

σ — коэффициент теплоотдачи в ок­ружающую среду, Вт/(м2•К) (для воздуха σ = 13 Вт/(м2•К));

h — тол­щина диэлектрика, м;

hэ — толщина электродов, м (можно допустить hэ = 0).
