При этом, реакции связей определяются из известных уравнений равновесия статики твердого тела:

где х₀, у₀, z₀ — базовая система координат осей.

Мысленное разрезание бруса на две части произвольным сечением А (рис.1 a), приводит к условиям равновесия каждой из двух отсеченных частей (рис.1 б,в). Здесь {S’} и {S"}- внутренние усилия, возникающих соответственно в левой и правой отсеченных частях вследствие действия внешних усилий.

При составлении мысленно отсеченных частей, условие равновесия тела обеспечивается соотношением:

Так как исходная система внешних сил (1) эквивалентна нулю, получаем:

{S^’} = – {S^”} (3)

Это условие соответствует четвертой аксиоме статики о равенстве сил действия и противодействия.

Используя общую методологию теоремы Пуансо о приведении произвольной системы сил к заданному центру и выбрав за полюс приведения центр масс, сечения А^', точку С^', систему внутренних усилий для левой части {S^’} сводим к главному вектору и главному моменту внутренних усилий. Аналогично делается для правой отсеченной части, где положение центра масс сечения А”; определяется, соответственно, точкой С" (рис.1 б,в).

Здесь в соответствие с четвертой аксиомой статики по-прежнему имеют место следующие соотношения:

Таким образом главный вектор и главный момент системы внутренних усилий, возникающие в левой, условно отсеченной части бруса, равны по величине и противоположны по направлению главному вектору и главному моменту системы внутренних усилий, возникающих в правой условно отсеченной части.

График (эпюра) распределения численных значений главного вектора и главного момента вдоль продольной оси бруса и предопределяют, прежде всего, конкретные вопросы прочности, жесткости и надежности конструкций.

Определим механизм формирования компонент внутренних усилий, которые характеризуют простые виды сопротивлений: растяжение-сжатие, сдвиг, кручение и изгиб.

В центрах масс исследуемых сечений С' или С" зададимся соответственно левой (с', х', у', z') или правой (с", х", у", z”) системами координатных осей (рис.1 б, в), которые в отличие от базовой системы координат x, у, z будем называть "следящими". Термин обусловлен их функциональным назначением. А именно: отслеживание изменения положения сечения А (рис.1 а) при условном смещении его вдоль продольной оси бруса, например при: 0 х’₁ а, а x’₂ b и т.д., где а и b — линейные размеры границ исследуемых участков бруса.

Зададимся положительными направлениями проекций главного вектора или и главного момента или на координатные оси следящей системы (рис.1 б, в):

При этом положительные направления проекций главного вектора и главного момента внутренних усилий на оси следящей системы координат соответствуют правилам статики в теоретической механике: для силы — вдоль положительного направления оси, для момента — против вращения часовой стрелки при наблюдении со стороны конца оси. Они классифицируются следующим образом:

N_x — нормальная сила, признак центрального растяжения или сжатия;

М_x — внутренний крутящий момент, возникает при кручении;

Q_z, Q_у — поперечные или перерезывающие силы – признак сдвиговых деформаций,

М_у, М_z — внутренние изгибающие моменты, соответствуют изгибу.

Соединение левой и правой мысленно отсеченных частей бруса приводит к известному (3) принципу равенства по модулю и противоположной направленности всех одноименных компонент внутренних усилий, а условие равновесии бруса определяется в виде:

С учетом эквивалентности нулю исходной системы сил (1) имеет место:

Как естественное следствие из соотношений 3,4,5 полученное условие является необходимым для того, чтобы одноименные компоненты внутренних усилий попарно образовали подсистемы сил эквивалентные нулю:

Общее число внутренних усилий (шесть) в статически определимых задачах совпадает с количеством уравнений равновесия для пространственной системы сил и связано с числом возможных взаимных перемещений одной условно отсеченной части тела по отношению к другой.

Искомые усилия определяются из соответствующих уравнений для любой из отсеченных частей в следящей системе координатных осей. Так, для любой отсеченной части соответствующие уравнения равновесия приобретают вид;

Здесь для простоты обозначений системы координат с' х' у' z' и с" х" у" т" заменены единой оxуz.

Напряжения

В окрестности произвольной точки К, принадлежащей сечению А некоторого нагруженного тела, выделим элементарную площадку F, в пределах которой действует внутреннее усилие  (рис. 1.4, а). Векторная величина

( 1.5) называется полным напряжением в точке К. Проекция вектора полного напряжения на нормаль к данной площадке обознача­ется через  и называется нормальным напряжением.

Проекции вектора на перпендикулярные оси в плоскости площадки (рис. 1.4, б) называются касательными напряже­ниями по направлению соответствующих осей и обозначаются ´ и ´´. Если через ту же самую точку К провести другую площадку, то, в общем случае будем иметь другое полное напряжение. Совокуп­ность напр-й для множества площадок, проходящих через данную точку, образует напряженное состояние в этой точке.

Совокупность напряжений, возникающих во всех секущих плоскостях, проходящих через эту точку наз. напряжённым состоянием.

Билет 27

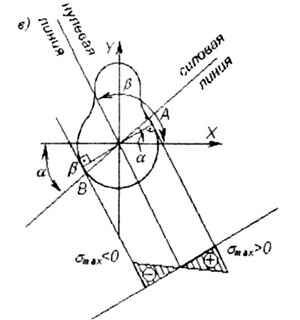

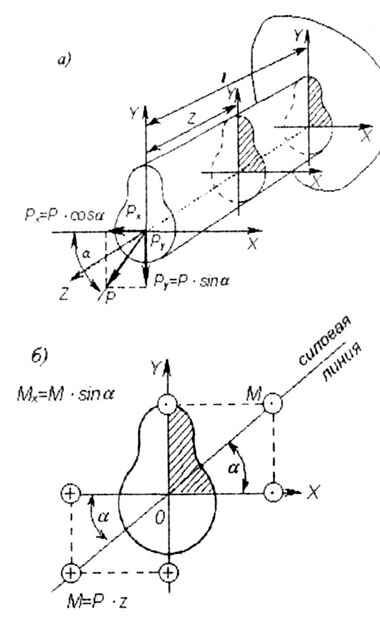

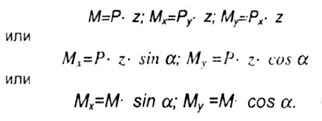

1) Косой изгиб. Определение напряжений

2)Чистый сдвиг. Главные напряжения. Закон Гука.
