С.И. – средства измерения и контроля

Автоматизация С.И.:

1. Повышение эффективности производства

2. Повышение качества продукции

3. Управление качеством продукции

4. Повышение точности

5. Повышение производительности труда

С.И. в 80-90% используются для измерения угловых и линейных размеров детали.

Развитие автоматизированного машиностроения идет по 2м направлениям:

1. Измерение и контроль детали в процессе обработки (активный контроль)

2. Измерение и контроль вне зоны обработки - «Выносной контроль»

Автомат контроля размеров кристаллов

Рисунок 3

Команда на открытие соответствующего лотка дает система управления автоматом.

1 кассета 100…102

2 кассета 102…104

Производится измерение и распаковка материалов на группу

ВК – верхняя карусель

Н – нижнее основание

RJ – повторное измерение

В основании есть отверстие для выхода кристаллов

При автоматизированных и станочных системах существуют две параллельные цепи

1ая цепь – измерительная цепь, содержащая датчик линейных перемещений, нормализующее устройство, которое приводит результаты измерения в более приемлемый для дальнейшего использования вид.

Интеллектуальный датчик – встроен в микропроцессор, который на вход подается измеренный сигнал, а на выходе облагороженный сигнал.

Рисунок 4

2ая цепь – транспортирующая. Предназначена для передачи изделия от одной измерительной системы к другой.

Для автоматизированных средств измерения характерно наличие специфических устройств:

1. Передаточный механизм. Предназначены для передаче измеряемого перемещения на датчик

Рисунок 5

Передаточные механизмы нужны для удобного размещения датчиков на измерительной позиции. Точность засчет хитрых прецезионных перемещений.

1. Механизмы настройки датчиков. Которые предназначены для предварительной настройки датчиков на измеряемый объект и обеспечивают получение команд: годен/негоден.

2. Точное базирование деталей при измерениях для уменьшения погрешностей.

Классификация средств измерения. Основные понятия

Автоматические средства измерения С.И. и контроля

1. Контрольная позиция

2. Контрольная станция

3. Устройство измерения и контроля

4. Измерительное приспособление

С.И. – контрольно-измерительный модуль, встраиваемая в общую технологическую цепь обработки транспортирами детали, имеющие общую систему управления с другими соседними модулями, реализующими технологический процесс.

Средства измерения включают:

1. Измерительный преобразователь. Блок устройств для измерения каких-то параметров.

2. Контрольные приборы и приспособления. Устройства предназначены как правило для ручного контроля.

3. Контрольно-сортировочные автоматы. Используются при организации селективной сборке. Например, сортируют подшипники по группам.

4. Информационно-измерительные системы

5. Измерительно-комплектовочные системы

В гибком автоматизированном производстве (ГАП) часто используют цифровые многомерные (измерение нескольких параметров), программируемые и быстро переналаживаемые приборы и приспособления, предназначенные для измерения группы однотипных деталей.

Д. Хофман Техника измерений и обеспечения качества

Лекция 26

Сортировка шариков по размерам осуществляется на 2х цилиндрах, которые расположены под углом друг к другу.

Схемно-сортировочные машины

Рисунок 1

Происходит предварительная разбраковка тел вращения (падают в нужные ячейки) (диаметр 6-8)

Ровный шарик образуетя при обрабтке в окислах, потом полирование в кожухе

И окончательный контроль по 2-3 мкм.

Сборка подшипников осуществляется с помощью селективного метода, потому что он непосредственно связан с измерениями.

Внутрь наружного кольца подшипника укладывают сепаратор. Затем вставляют внутреннее кольцо с помощью отсекателя/автооператора. Далее измерение диаметра. Сдвигают внутреннее кольцо, загружают подшипники, назад кольцо. Вставляем верхний сепаратор.

Рисунок 2

Комплектовочные системы – автоматическое средство измерения, которое определяет пару комплектующих деталей, обеспечивающих оптимальное функционирование соединений (оптимальные посадки)

Дупликсация – измеряются размеры детали, входящие в размерную цепь и автоматически вычисляются размеры компенсирующих прокладок или компенсирующих элементов, что повышает качество сборки.

Датчик электроконтактный двухпредельный.

Рисунок 3

Модель 233

Цена деления 0,001 мм

Диапазон измерения 0,4 мкм

Нестабильность срабатывания контактов: 0,0005

Смещение настройки после 25 000 измерений +- 0,0005

Измеритиельные усилия 30-60

Рисунок 4

Импортное устройство

Цена деления 500 мкр-0,05 мкр

Лекция 27

Автоматизация сборочных работ

Книга Гибкие сборочные системы

Под редакцией Хегинботама

В.В. Косилов. Технологические основы проектирования автоматического сборочного оборудования. М. Машиностроение 1976

Трудоемкость сборочных работ в машиностроении и приборостроении составляет 25-30% всех трудозатрат при изготовлении изделия.

90-85% вручную

Трудности автоматизации сборочных работ

1. Отработка на технологичность конструкции собираемого изделия и его деталей с точки зрения автоматизации сборки

2. Унификация и агрегатирование методов сборки, сборочных механизмов, устройств, методов ориентирования, соединения и крепления деталей

3. Качество собираемых изделий, точность размеров, взаимного положения поверхностей, частоты поверхности и т.д.

4. Экономическая целесообразность автоматизации сборки при заданной программе выпуска.

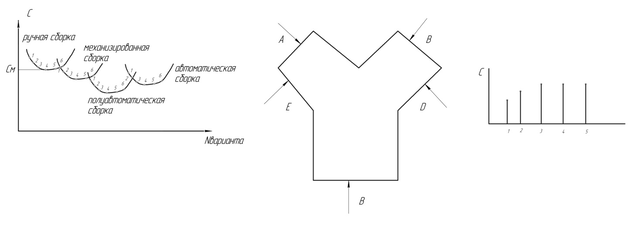

Рисунок 1

Норма 250 000 штук

Можно собирать насос разными способами. 6 вариантов последовательности сборки

Оснащение сборочного места механическими полуавтоматическими устройствами для выполнения сборочных операций.

Полуавтоматическая – часть работ выполняется вручную, а большая часть автоматически.

Предварительная обработка конструкции собираемого изделия на технологичность сборки предусматривает:

1. Возможность расчленения на сборочные единицы (подузлы, узлы, детали и т.д.)

2. Доступность выполнения крепежных работ

3. Необходимость дополнительной обработки деталей (снятие заусенцев, сортировка, мойка, смазка и т.д.)

4. Взаимозаменяемость деталей и подсборок

5. Устранение в собираемом изделии всяческих заделок, регулировок, пригонок

6. Собираемые детали должны иметь простые, симметричные формы, наличие управляющих элементов, фасок и других конструктивных особенностей, обеспечивающих быструю ориентацию, подачу и установку деталей на место при сборке.

Для автоматизации сборки определенный цикл работ

1. Выбор наивыгоднейших схем базирования и ориентации собираемых деталей. При этом сборка может быть подетальная (изделие собирается из отдельных деталей) или поузловая.

2. Разработка подающих, исполнительных, ориентирующих и базирующих механизмов, механизмов и способов закрепления деталей при сборке и т.д. При сборке усилия базирования, закрепления как правило меньше, чем усилия при механической обработке. Основное требования к ним – точность закрепления детали.

3. Разработка унифицированных сборочных агрегатов: станины и стойки, транспортные средства, которые перемещают собираемые изделия с одной позиции на другую

4. Бункерные загрузочные устройства. В них могут храниться крепежные элементы и другие простые. Бункерные загрузочные устройства часто производят предварительную ориентацию.

5. Механизмы и устройства поштучной выдачи

6. Разработка и использование сборочных роботов. Сборка деталей типа вал-втулка (в подшипник вставляем тела качения; в одну деталь вставляем другую). Сборка засчет штабелирования или стабелирования (на одну деталь накладываю вторую, третью, четвертую).

7. Использование отработанных и опробованных алгоритмов и программ управления, применение современных датчиков и систем управления.

Принципиальная схема сборочного автомата

Рисунок 2

1 - автоматически загрузочное бункерное устройство

2 – лоток

Детали могут подаваться с предварительной ориентацией (кольцо в плоскости,а не вертикально) или с окончательной ориентацией (в какую сторону будет направлено отверстие).

3 – устройство окончательной ориентации (заусенцы вверх или вниз – если вниз, то натыкаются на штырь и переворачивается)

4 – накопитель (магазин) предназначен для образования заделов собираемой детали

5 - питатель (подает детали)

6 – сборочное приспособление

7 – механизм закрепления (похож на гидро или пневмо цилиндр)

Лекция 28

Условия собираемости деталей при сборке

Задача собираемости 2х изделий решается на основе составлена и анализа размерных цепей – линейных и угловых

– угловой поворот

– наклон в вертикальной плоскости

– наклон в горизонтальной плоскости

Смещение торца Т1 относительно торца Т2 было бы меньше зазоров в сопряжении

//проверка индикатором какая перпендикулярность относительно плоскости стола

Замыкающим звеном является смещение детали относительно оси втулки.

Угловые смещения приводится к линейным смещениям.

- замыкающие звенья размерных цепей, характеризующее точность относительного расположения собираемых деталей в пространстве

Типовая технологическая схема сборки шатунно-поршневой группы двигателя внутреннего сгорания

Рисунок 1

Сборка пальца с поршнем и шатуном

Рисунок 2

Подача поршневых колец – ставятся с помощью конусов.

Установка стопорных колец в вытачку в корпус

Рисунок 3

Характеристики
