СОДЕРЖАНИЕ:

ВВЕДЕНИЕ 7

1 СЕТИ И ТЕХНОЛОГИИ СВЯЗИ 8

1.1 Структурированная кабельная система - общие сведения 8

1.1.1 Основные определения 8

1.1.2 Принципы построения СКС 10

1.1.3 Подсистемы СКС 10

1.1.4 Типовые работы по монтажу СКС 13

1.1.5 Стандарты СКС 13

1.2 Способы прокладки ВОК 14

1.2.1 Технология монтажа ВОК методом подвеса 15

1.2.2 Технология монтажа кабеля в кабельной канализации 17

1.3 Сети передачи данных 23

1.3.1 Телефонные сети 24

1.3.2 Сотовая связь 24

1.3.3 Электросвязь 24

1.3.4 Широкополосные сети 25

1.4 Технология PON 25

1.5 Информационная безопасность сетей PON 28

1.5.1 Виды несанкционированных воздействий 28

1.5.2 Реализация несанкционированных воздействий в сети PON 29

1.5.3 Методы определения несанкционированных воздействий 30

1.5.4 Области применения рассмотренных методов защиты 33

1.5.5 Архитектурные решения сетей PON 35

2 ПРОЕКТ МАГИСТРАЛЬНОГО УЧАСТКА ВОЛС 37

2.1 Общие сведения о проектируемой сети 37

2.2 Проектирование и расчет оборудования 40

2.2.1 Расчет ОВ 40

2.2.2 Воздушная прокладка ОК 44

2.2.3 Прокладка ОК в кабельной канализации 48

2.2.4 Проектирование сети 57

2.2.5 Оптический бюджет сети 59

2.2.6 Надежность сети 63

3 СИСТЕМА МОНИТОРИНГА И УПРАВЛЕНИЯ СЕТЬЮ 67

ЗАКЛЮЧЕНИЕ 70

СПИСОК СОКРАЩЕНИЙ 71

БИБЛИОГРАФИЧЕСКИЙ СПИСОК 72

ПРИЛОЖЕНИЕ А 73

ПРИЛОЖЕНИЕ Б 74

ПРИЛОЖЕНИЕ В 75

ПРИЛОЖЕНИЕ Г 76

ПРИЛОЖЕНИЕ Д 77

ПРИЛОЖЕНИЕ E 78

ВВЕДЕНИЕ

На сегодняшний день оптические системы связи являются дорогостоящими, но несмотря на это, преимущества, которые они дают, оправдывают их создание и развитие. Высокая скорость и большая дальность передачи сигнала без использования регенераторов, долговечность, большое количество предлагаемых разновидностей кабеля и оборудования позволяет создавать гибкие структуры и приспосабливать их под решение разного рода задач.

В городах проживает большое количество людей, разного возраста и рода занятий. Эти люди нуждаются в современных средствах связи, в первую очередь – это широкополосный доступ в Интернет.

Самые лучшие среди современных телекоммуникаций – волоконнo-оптические линии связи (ВОЛС). Сети, построенные на ВОЛС имеют название FTTx. Доступ с применением FTTx ранее использовался преимущественно для осуществления высокоскоростного подключения к интернету. Далее на смену FTTx была разработана система пассивной оптической сети (PON).

PON (Passive Optical Network) - технология передачи информации каналом для которой служит пассивная оптическая сеть, в промежуточных узлах которой используются пассивные разветвители, не требующие дополнительного питания.

В настоящее время строится и используется большое количество сетей PON. В данной выпускной квалификационной работе рассмотрены вопросы, касающиеся как проектирования внешнего магистрального участка, так и мониторинга сетей. Также рассмотрены способы прокладки оптического кабеля. Исходными данными для выполнения работы являются технические требования заказчика и план-схема расположения объектов с указанием их наименований и с указанием расположения технических объектов и конструкций, принадлежащих компании-заказчику ООО «ЛенТелефонСтрой» (телекоммуникационные колодцы, опоры освещения, схема канализации и т.п.).

1 СЕТИ И ТЕХНОЛОГИИ СВЯЗИ

1.1 Структурированная кабельная система - общие сведения

1.1.1 Основные определения

Структурированная кабельная система (СКС) - представляет собой иерархическую кабельную систему здания или группы зданий, разделенную на структурные подсистемы. Она состоит из набора медных и оптических кабелей, кросс-панелей, соединительных шнуров, кабельных разъемов, модульных гнезд, информационных розеток и вспомогательного оборудования. Все перечисленные элементы интегрируются в единую систему и эксплуатируются согласно определенным правилам.

Структурированная кабельная система – является основой информационной инфраструктуры предприятия, позволяющая свести в единую систему множество информационных сервисов разного назначения:

- электрическую сеть предприятия;

- локально-вычислительную сеть;

- телефонная сеть;

- охранно-пожарная сигнализация;

- систему видеонаблюдения;

- систему контроля и управления доступом;

Главная задача при построении СКС - это обеспечение работы всех подсистем на весь срок существования здания без переделок и расширения.

Кабельная система - это система, элементами которой являются кабели и компоненты, которые связаны с кабелем. К кабельным компонентам относится все пассивное коммутационное оборудование, служащее для соединения или физического окончания (терминирования) кабеля - телекоммуникационные розетки на рабочих местах, кроссовые и коммутационные панели в телекоммуникационных помещениях (рис. 1.1).

Термин «структурированная» означает, с одной стороны, способность системы поддерживать различные телекоммуникационные приложения (передачу речи, данных и видеоизображений), с другой - возможность применения различных компонентов и продукции различных производителей, и с третьей - способность к реализации так называемой мультимедийной среды, в которой используются несколько типов передающих сред – кабель на основе витой пары, и оптическое волокно.

Витая пара - кабель, в котором изолированная пара проводников скручена с небольшим числом витков на единицу длины.

Волоконно-оптический кабель — кабель на основе волоконных световодов, предназначенный для передачи оптических сигналов в линиях связи.

Телекоммуникационная розетка – это фиксированный разъем, на котором с одной стороны заделывается горизонтальный кабель, с другой обеспечивается интерфейс подключения для подсистемы рабочей зоны.

Коммутационная панель - одна из составных частей структурированной кабельной системы (СКС). Представляет собой панель с множеством соединительных разъёмов, расположенных на лицевой стороне панели. На тыльной стороне панели находятся контакты, предназначенные для фиксированного соединения с кабелями, и соединённые с разъёмами электрически.

Коммутационный шнур, коммутационный кабель, — одна из составных частей структурированной кабельной системы. Представляет собой электрический или оптоволоконный кабель для подключения одного электрического устройства к другому или к пассивному оборудованию передачи сигнала.

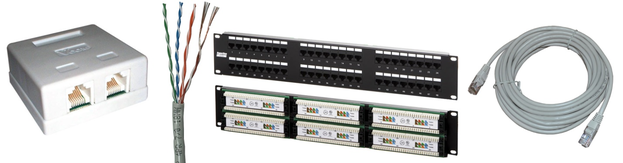

Рисунок 1.1 – Пассивное коммутационное оборудование.

1.1.2 Принципы построения СКС

1. Универсальность. При прокладке СКС должны применяться унифицированные разъемы для оборудования (компьютеров, телефонов, оргтехники и др).

2. Расширяемость. К СКС должны легко подключаться новые устройства.

3. Структурированность. В структуре СКС четко должны быть выделены функциональные подсистемы. Структурированность облегчает проектирование, эксплуатацию и облуживание СКС.

4. Надежность. Отдельные неполадки не влияют на работу системы в целом за счёт резервирования основных компонентов. Максимальное расстояние горизонтальной проводки не должно превышать 90м, чтобы избежать искажений сигналов. Оборудование, использованное для построения СКС, должно соответствовать, как минимум, пятой категории. Каждая линия связи кабельной системы от точки подключения оконечного оборудования до точки подключения к коммутационной панели должна пройти тестирование на принадлежность, как минимум, к пятой категории.

5. Совместимость. Возможность использования практически любого стандартного сетевого оборудования, аналоговых и цифровых телефонных станций.

6. Избыточность. СКС должна проектироваться на большее число рабочих мест, чем есть на данный момент в организации.

7. Стандартизация. Структурированная кабельная система должна быть выполнена в соответствии стандартам – международным, европейским, американским, таким как ANSI/EIA/TIA 568, ANSI/EIA/TIA 569.

1.1.3 Подсистемы СКС

В структуре СКС существует несколько подсистем, каждая из которых выполняет свои функции. Для каждой из подсистем существуют правила физических конструкций, топология, способы физических соединений линий. Благодаря этому облегчается администрирование и обслуживание сети, и появляется возможность неограниченно увеличивать как объем сети, так и усложнять ее структуру.

Структурированная кабельная система состоит из нескольких уровней. Уровни отличаются по функциям, расположению и составу компонентов (регламентированных стандартами на кабельную разводку в зданиях (американским EIA/TIA-568A, европейским EN-50173 и международным ISO/IEC 11801) (рис. 1.2).

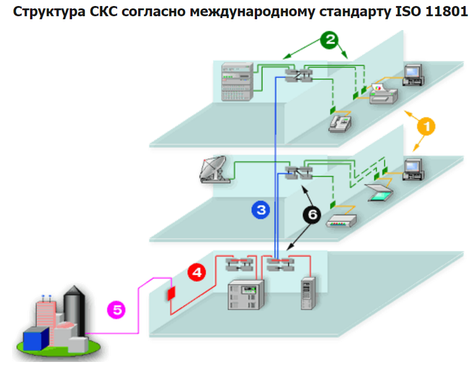

Рисунок 1.2 – Структура СКС

1. Подсистема рабочего места;

2. Горизонтальная подсистема;

3. Вертикальная подсистема;

4. Подсистема оборудования (кроссовая здания);

5. Магистраль комплекса зданий;

6. Административная подсистема.

Подсистема внешних магистралей – состоит из:

- внешних магистральных кабелей между кроссовой внешних магистралей и кроссовыми зданий,

-коммутационного оборудования в этих служебных помещениях, к которому подключаются внешние коммутационные кабели,

-коммутационных шнуров и/или перемычек в кроссовой внешних магистралей. С помощью подсистемы внешних магистралей связываются в единую сеть здания, расположенные рядом. В случае создания сети в пределах одного здания необходимости в подсистеме внешних магистралей нет.

Подсистема внешних магистралей является основой для построения сети связи между компактно расположенными на одной тер­ритории зданиями.

Подсистема внутренних магистралей - состоит из

- внутренних магистральных кабелей, положенных между кроссовой здания и кроссовыми этажей,

- коммутационное оборудование в данных кроссовых помещениях,

- коммутационные шнуры и/или перемычки в кроссовой здания.

Посредством подсистемы внутренних магистралей соединяются отдельные этажи здания. Если СКС создается в пределах этажа, то подсистема внутренних магистралей может отсутствовать.

Горизонтальная, или третичная подсистема - состоит из

- внутренних горизонтальных кабелей между кроссовой этажа и информационными розетками рабочих мест,

- информационных розеток,

- коммутационного оборудования в кроссовой этажа, к которому подключены горизонтальные кабели,

- коммутационных шнуров и/или перемычек в кроссовой этажа.

Горизонтальная подсистема имеет топологию типа "звезда", в которой каждая информационная розетка соединена своим кабелем с этажным коммутационным оборудованием. При использовании в горизонтальном тракте медного кабеля необходимо, чтобы все четыре пары были подключены к одной информационной розетке. Максимальная длина горизонтального проброса медного кабеля (экранированная или неэкранированная витая пара) не должна превышать 90 м.

Деление на перечисленные три подсистемы принципиально одинаково и для офисной, и для производственной сети. Иногда для удобства проектирования и обслуживания применяется более мелкое дробление на подсистему рабочего места, подсистему оборудования и административную подсистему.

Подсистема рабочего места - это соединение между информационной розеткой и компьютером/ телефоном/ принтером и т. д. К ней относятся соединительные шнуры, адаптеры, а также устройства передачи, позволяющие подключать перечисленные устройства к сети через информационную розетку.

Подсистема оборудования - состоит из активного сетевого оборудования и компонентов, обеспечивающих подключение этого оборудования к коммутационным панелям: соединительных шнуров, разъемов и элементов их фиксации.

Административная подсистема - состоит из соединительных проводов и шнуров, с помощью которых производится физическое соединение линий подсистем, подключенных к коммутационным панелям.

1.1.4 Типовые работы по монтажу СКС

- установку кабельных каналов (в коробах, лотках, гофротрубе, трубах и т.п.);

- пробивку отверстий в стенах;

- прокладку кабеля в кабельных каналах;
