где - интенсивность отказов системы;

t - время безотказной работы.

Среднее время безотказной работы системы определяется формулой:

ч . (2.11)

К числу основных характеристик надежности восстанавливаемых систем относится коэффициент готовности. Он соответствует вероятности того, что элемент (система) будет работоспособен в любой момент времени:

. (2.12)

где - среднее время восстановления элемента (системы).

Интенсивность отказов линейного тракта определяют как сумму интенсивностей отказов обслуживаемых и необслуживаемых регенерационных пунктов и кабеля.

В нашем случае расстояние между ОРП таково, что устанавливать НРП не требуется, поэтому расчет интенсивности отказов можно произвести по упрощенной формуле.

(2.13)

где - интенсивность отказов ОРП

- количество ОРП;

- интенсивность отказов одного километра кабель

- протяженность магистрали, км.

Среднее время восстановления связи находим из выражения:

(2.14)

где - время восстановления ОРП

- время восстановления кабеля

Произведем расчет надежности кабельной магистрали на участке АТС – ОРШ дома №24. Длина магистрали равна 2,5 км.

В соответствии с формулой (2.13) произведем расчет величины интенсивности отказов:

.

Расчет среднего времени восстановления произведем по формуле (2.14):

.

Среднее время безотказной работы системы определяется формулой (2.11):

.

По формуле (2.12), коэффициент готовности равен:

.

По формуле (2.10) определим вероятность безотказной работы системы в течение суток, в течение месяца и в течение года.

Вероятность безотказной работы системы в течение суток (t₁ = 24 ч):

.

Вероятность безотказной работы системы в течение месяца (t₂ = 720 ч):

.

Вероятность безотказной работы системы в течение года (t₃ = 8760 ч):

.

Основные показатели надежности сведены в таблицу 2.11.

Таблица 2.11 – Показатели надежности

3 СИСТЕМА МОНИТОРИНГА И УПРАВЛЕНИЯ СЕТЬЮ

Naumen Network Manager выполняет комплексное сканирование сети, опрашивая все серверы, рабочие станции, коммутаторы, маршрутизаторы, принтеры и т.д. На каждом сетевом устройстве выявляются запущенные сетевые сервисы и приложения, в том числе нестандартные, работающие на определенных пользователем портах. Система не требует установки на устройствах дополнительного аппаратного и программного обеспечения. Необходимые для аутентификации и авторизации реквизиты доступа задаются в центральном репозитории.

Масштабируемость

Система поддерживает работу с сетями любого масштаба – от небольших офисных, до территориально-распределенных сетей крупных предприятий, дата-центров, международных корпораций и телекоммуникационных операторов.

При использовании в малых и средних сетях система позволяет контролировать производительность и доступность наиболее критичных сетевых сервисов, осуществляет мониторинг и анализ трафика и пропускной способности сетей, упрощает планирование дальнейшего развития.

При работе с многоуровневыми, территориально-распределенными сетевыми структурами система осуществляет контроль за виртуальной инфраструктурой, работой беспроводных устройств, VoIP-сетями, мониторинг удаленных информационных центров и т.д.

Инструменты работы с тревогами

Система мониторинга и управления сетью позволяет при необходимости инициировать тревогу как событием, так и состоянием сетевых сервисов, при этом количество условий срабатывания тревоги может быть неограниченным. Получение тревожных оповещений можно настроить любым удобным способом – от всплывающих окон и звуковых сигналов, до отправки SMS и уведомлений на email. Обработка тревоги может быть выполнена как с ожиданием корректирующих действий (в случае их отсутствия может быть проведена эскалация), так и автоматически в интерактивном или неинтерактивном режиме.

Обработка событий

Центр мониторинга сети автоматически преобразует в события и сохраняет в Журнале событий оповещения, получаемые от сетевых сервисов (сообщения Syslog, ловушки SNMP, системные события Windows и т.д.). После просмотра в журнале событие можно подтвердить, назначить для него тревогу и пр. Предусмотрена удобная фильтрация и сортировка событий в реальном времени и по истории.

Исключительная гибкость

Система управления сетью Naumen Network Manager представляет собой гибкую платформу, легко настраиваемую под самую сложную и многоуровневую инфраструктуру. Для каждого отслеживаемого параметра можно отдельно задать оптимальную конфигурацию, в том числе интервалы опроса, настройки хранения истории изменений, кэширования и т.д. (рис. 3.1).

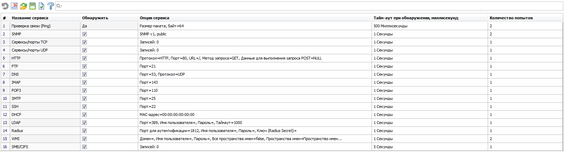

Рисунок 3.1 – Интерфейс Naumen Network Manager

Особенности мониторинга и анализа сетей:

• Для проведения мониторинга не требуется установка специальных агентов на сетевые устройства.

• При добавлении нового сетевого устройства интервалы опроса и параметры мониторинга для него выбираются автоматически.

• Реализованы тонкая настройка параметров опроса и анализа статистики, кэширование собранных данных, которые могут использоваться другими компонентами системы.

• Для наиболее точного визуального отображения различных аспектов работы приложений и устройств можно использовать разные типы диаграмм, в том числе и динамически обновляемые.

• Устройства разных типов можно произвольно объединять в группы и в дальнейшем выполнять с ними групповые операции.

• Клиентская часть программного продукта позволяет обрабатывать информацию сразу от нескольких удаленных серверов, обеспечивая централизованный мониторинг крупных территориально-распределенных сетей из одного головного офиса.

ЗАКЛЮЧЕНИЕ

В данной выпускной квалификационной работе рассмотрены вопросы, касающиеся как проектирования внешнего магистрального участка, так и мониторинга сетей. Система мониторинга и управления сетью реализована программой Naumen Network Manager.

Также рассмотрены способы прокладки оптического кабеля: воздушная прокладка и прокладка по кабельной канализации.

Для воздушной прокладки применяется:

- подвесной ОК ДПТс-П-48У (6х8) 4 kH

- применены оптические распределительные муфты (ОРМ) под названием –GJS от компании «Компонент кабель»

Для прокладки в кабельную канализацию применяется:

- многомодульный кабель - ДПЛ – Н – 48У(6×8) 2,7 кН

- оптические распределительные муфты компании «FOTECH»

Так же был рассчитан оптический бюджет сети.

СПИСОК СОКРАЩЕНИЙ

ATM (Asynchronous Transfer Mode) – асинхронный режим передачи данных.

BER (Bit Error Rate) – коэффициент ошибок.

DOCSIS (Data Over Cable Service Interface Specifications) — стандарт передачи данных по коаксиальному кабелю.

FTTB (Fiber to the Building) — волокно доходит до границы здания.

FTTH (Fiber to the Home) – волокно до жилища (квартиры или отдельного коттеджа).

FTTx (Fiber to the x) – оптическое волокно до точки X.

OLT (Optical Line Terminal) – центральный узел.

ONT (Optical Network Terminal) – абонентский узел.

PLC (Power Line Communication) – технология, базирующаяся на использовании силовых электросетей для высокоскоростного информационного обмена.

PON (Passive Optical Network) – пассивная оптическая сеть.

SDH (Synchronous Digital Hierarchy) – синхронная цифровая иерархия.

SNMP (Simple Network Management Protocol) — простой протокол сетевого управления.

WDM (Wavelength Division Multiplexing) – спектральное уплотнение.

xDSL (Digital subscriber line) – цифровая абонентская линия.

VoIP (Voice over Internet Protocol) – технология, которая обеспечивает передачу голоса в сетях с пакетной коммутацией.

АТС (Автоматическая телефонная станция) — система устройств, обеспечивающая автоматическое соединение.

УПАТС (учрежденческо-производственная автоматическая телефонная станция) – АТС, предназначенная для использования внутри организации.

ШПД (Широкополосный доступ в Интернет) – доступ к сети интернет на скорости не менее 256кб/с.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Б.С. Гольдштейн, Н.А. Соколов, Г.Г. Яновский. Сети связи: Учебник для ВУЗов. СПб.: БХВ-Петербург, 20104. – 400 с.,

2. Леонов А., Конышев В. Технология PON – эффективная сеть доступа. // CONNECT - 2007. – № 7. – С. 110–114.

3. Гаскевич Е., Сети PON для районов индивидуальной и малоэтажной жилой застройки/ Е. Гаскевич // Первая миля – 2012.

4. Официальный сайт компании «Инкаб» – Режим доступа: http://incab.ru.

5. Официальный сайт компании «Связьстройдеталь» – Режим доступа: https://www.ssd.ru

6. Структурированная кабельная система – Режим доступа: http://k-telecom.org/corp/sks

7. Стандарты СКС – Режим доступа: http://www.ixbt.com/comm/sks-1.shtml

8. Е. В. Прохоренко, А. Б. Колкер ; Сети передачи данных : учебное пособие

9. Скляров, Олег Константинович. Волоконно-оптические сети и системы связи : учебное пособие / О. К. Скляров. — 2-е изд., стер. — СПб.: Лань, 2010. — 272 с.: ил. — Учебники для вузов. Специальная литература. — Библиогр.: с. 254-261. — Список сокращений: с. 252-253

10. Официальный сайт системы мониторинга «Naumen Network Manager» - Режим доступа: http://www.naumen.ru/products/network_manager

10. Оформление выпускных квалификационных работ, дипломных работ и магистерских диссертаций по направлению «Телекоммуникации»: Метод. указания [текст]/ Сост.: О.В. Скоблецкая, А.В. Попова. — Хабаровск: Изд-во: ДВГУПС, 2009 — 64

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ В

ПРИЛОЖЕНИЕ Г

ПРИЛОЖЕНИЕ Д

ПРИЛОЖЕНИЕ E
