Дома: № 14а, № 14б, № 20, № 24, № 11, № 13, № 17, № 19, № 26, № 34 – имеют пять этажей по пять подъездов и четыре квартиры на каждом этаже. Для подсчета абонентов в каждом доме, используем формулу (2.3):

A×B×C = D (2.3)

где – A – количество этажей в доме;

B – количество подъездов в доме;

С – количество квартир на этаже;

Соответственно перемножив, количество этажей на сумму подъездов, а так же умножив полученное произведение на количество квартир, получим итог – сто абонентов в каждом доме:

5×5×4 = 100 абонентов.

Использовав формулу (2.1), получаем необходимое число ОВ для каждого из перечисленных домов – 2ОВ.

Применяя вышеприведенный пример, рассчитываем количество ОВ для оставшихся зданий микрорайона.

Дом № 14в – по формуле (2.3) содержит:

9×2×6 = 108 абонентов

Следовательно - 2 ОВ.

Дом № 16 – содержит:

5×15×4 = 300 абонентов

Следовательно – 5 ОВ.

Дома: № 30 и № 32 имеют:

5×6×4 = 120 абонентов

Итого – 3 ОВ.

Дом № 80 – имеет различную этажность в разных подъездах (в первом и последнем). Поэтому видоизменим формулу (2.3). И данный дом содержит:

(6×2×4) + (5×5×4) = 148 абонентов

Итого- 3 ОВ.

Продовольственный магазин «Пятёрочка» - оснащен системой безналичного расчета. Соответственно ему выделим – 1 ОВ.

Детский сад – 1 ОВ для администрации.

Школа – ей выделим 2 ОВ. Одно волокно будет использоваться для класса «Информатики», второе для администрации школы.

Для почтового отделения Почты России и Сбербанка России выделяется отдельная сеть. Почте выделяем – 1ОВ и Сбербанку также отводим -1ОВ.

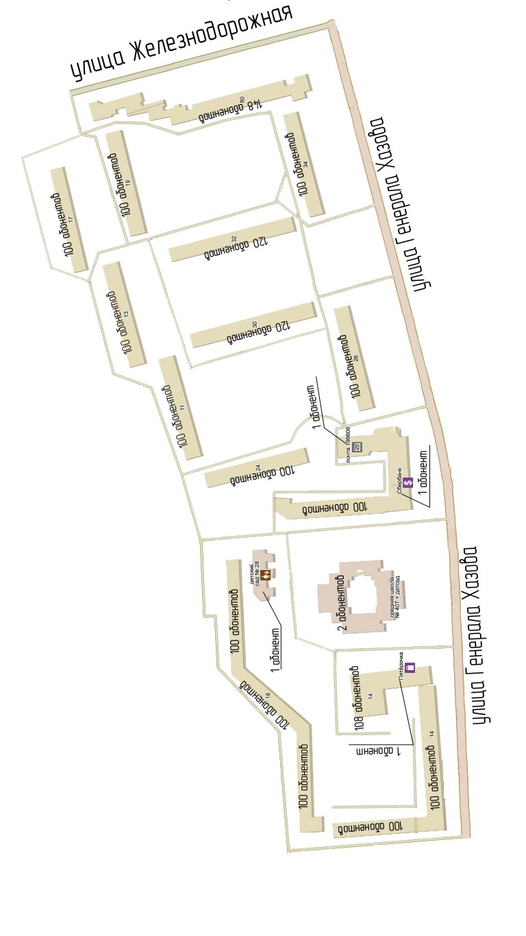

Общее количество абонентов в проектируемой магистральной сети составляет – 1802. (рис. 2.3)

Исходя из проделанных выше расчетов, считаем сумму ОВ на весь район.

Итого ∑_ОВ = 2+2+2+2+2+2+2+2+2+2+2+5+3+3+3+1+1+2+1+1 = 42 ОВ.

Проектируемая магистраль будет рассмотрена в двух вариантах: воздушная прокладка и прокладка ОК в кабельную канализацию.

2.2.2 Воздушная прокладка ОК

2.2.2.1 Выбор ОК

Рассматривая вариант воздушной прокладки, был выбран стандартный подвесной с выносным диэлектрическим силовым элементом ОК компании «ООО Инкаб».

Стандартный подвесной самонесущий кабель применяется для подвеса на опорах линий связи, линий электропередач, контактной сети железных дорог

(рис. 2.4).

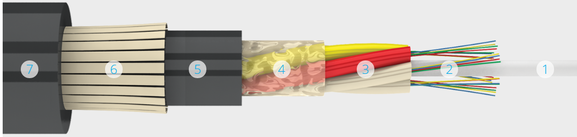

Рисунок 2.4 – Подвесной ОК ДПТс-П-48У (6х8) 4 kH

1 – центральный силовой элемент (ЦСЭ);

2 – оптическое волокно;

3 – оптический модуль, заполненный гидрофобным гелем;

4 – межмодульный гидрофобный гель;

5 – промежуточная оболочка;

6 – упрочняющие элементы – стеклонить;

7 – оболочка из полимерного материала;

Основные технические параметры:

Допустимая раздавливающая нагрузка для всех кабелей группы ДПТ — 0,3 кН/см

Допустимая растягивающая нагрузка — 4 кН

Таблица 2.1 – Технические характеристики

Таблица 2.2 – Параметры эксплуатации

Общая длина ОК, требующаяся на проектируемый микрорайон составляет – 4727 м. (Подробный расчет ОК на примере расчета ОК для кабельной канализации представлен в пункте 2.2.3)

2.2.2.2 Выбор муфт

Так же применены оптические распределительные муфты (ОРМ) под названием –GJS (рис. 2.5) от компании «Компонент кабель».

Рисунок 2.5 - ОРМ GJS

Тупиковая оптическая муфта GJS предназначена для сращивания и разветвления оптического кабеля при воздушной, настенной и подземной прокладке. Рекомендуются для мест с высокой влажностью и повышенным содержанием пыли в воздухе.

Корпус муфты изготовлен из высокопрочного пластика и состоит из двух частей, скрепляемых механическим хомутом в виде двух полуобручей с замком. Устройство крепления кабеля внутри оптической муфты обеспечивает стойкость при внешнем вытягивании кабеля, его скручиваниях, а так же при воздействии ударных нагрузок. Герметизация кабельных вводов осуществляется с помощью пластиковых гаек, входящих в комплектацию.

Внутри муфты устанавливаются сплайс-кассеты. Каждая сплайс-кассета скреплена с предыдущей поворотным креплением, что обеспечивает хороший доступ и удобство при сборке муфты. Неиспользуемые кассеты при необходимости легко снимаются.

2.2.2.3 Метод воздушной прокладки

Муфта устанавливается на столбах, на стенах, на чердаках, подвесах и вертикальных поверхностях.

Крепление ОК и ОРМ осуществляется на осветительных опорах.

На участках, где происходит разветвление ОК (приложение Д), будем устанавливать шкафы с муфтами, в которых мы будем прятать от неблагоприятных погодных условий места сварки и запас оптического кабеля (рис. 2.6).

Рисунок 2.6 - Схема крепления самонесущего ОК и шкафа для размещения муфты с запасом кабеля.

На поворотах трассы будем использовать натяжные крепления кабеля к опорам для предотвращения большого изгиба кабеля (рис. 2.7).

Рисунок 2.7 - Схема натяжного крепления самонесущего ОК на опорах круглого сечения.

На прямых участках трассы будем использовать поддерживающие крепления (рис. 2.8).

Рисунок 2.8 - Схема поддерживающего крепления самонесущего ОК на опоре круглого сечения

Вывод волоконного кабеля по типу концевой опоры освещения (рис. 2.9.)

Рисунок 2.9 - Схема натяжного крепления самонесущего ОК на концевой опоре освещения круглого сечения.

Проанализировав метод воздушной прокладки, были выявлены следующие недостатки:

1. Многочисленный, уже имеющиеся коммуникации в воздухе.

2. Чердаки зданий для технического помещения слишком узкие, поэтому нет возможности обслуживать оборудование.

3. Длины ОК на прокладку по воздуху затрачивается больше (4727 м), чем на прокладку по кабельной канализации (3453 м – расчет указан в пункте 2.2.3)

4. Суммарная стоимость ВОК для воздушной прокладки дороже, чем для прокладки в кабельной канализации, а также реализация и дальнейшее обслуживание воздушной прокладки будет дороже сети кабельной канализации, потому что необходимо учитывать стоимость аренды за использование опор освещения. Тогда как в случае кабельной канализации платить за аренду телекоммуникационных колодцев нет необходимости, так как компания – заказчик «ООО ЛенТелефонСтрой» является производителем и владельцем данных ТК.

5. Так же при обслуживании воздушной линии нужно совершить ряд действий:

- запросить разрешение на ремонт у владельцев опор освещения;

- оградить территорию;

- снять оборудование со столба;

- совершить ремонт;

Обслуживание в ТК удобнее, так как он изолирован.

6. С точки зрения сохранности кабельной канализации сеть недоступна для вандалов и внешних воздействий окружающей среды.

2.2.3 Прокладка ОК в кабельной канализации

Спроектированная сеть имеет топологию «дерево» (приложение В). Схема всех длин между телекоммуникационными колодцами (ТК) представлена в приложении Б. Общая сумма всего ОК составляет U = 3141 м.

Также необходимо учесть 8 м ОК на монтаж в тех ТК, в которых находятся оптические распределительные муфты (ОРМ). Данные длины учитываются для каждого ввода ОК в муфту. Запас кабелей на соединение в муфтах рассчитывается по формуле (2.4)

E = N×X (2.4)

где – E – общий запас на соединение в муфтах;

N – кол – во вводов на всю сеть (39 (расчет муфт приведен в пункте 2.2.3.2));

X – учтенный запас (8 м);

E = 39×8 = 312 м.

Расположение ОРМ, а также карта разварки ОВ, представлена в приложении В. Схема разварки представлена в приложении Г.

Общая длина кабеля со всем учтенным запасом рассчитана по формуле (2.5).

G = U + E (2.5)

где – G – общая длина ОК со всем учтенным запасом;

U – общая сумма всего ОК (3141 м);

E - общий запас на соединение в муфтах (312 м);

G = 3141 + 312 = 3453 м.

После расчета длины ОК нужно выбрать его тип и марку.

2.2.3.1 Выбор ОК

В процессе поиска было рассмотрено три варианта ОК от разных производителей – компании «ООО ИНКАБ», «ЗАО «Связьстройдеталь» и «Оптком».

1) Стандартный в кабельную канализацию ДПЛ – Н – 48У(6×8) 2,7 кН (многомодульный кабель).

Назначение:

Оптический кабель типа ДПЛ (рис. 2.10) предназначен для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, в грунт, между зданиями и сооружениям, а также внутри зданий.

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем. На сердечник накладывается промежуточная оболочка из полиэтилена средней плотности. На промежуточную оболочку продольно накладывается броня из гофрированной стальной ленты. Между промежуточной оболочкой и броней проложены водоблокирующие нити. На броню накладывается оболочка из полимерной композиции, не распространяющей горение при одиночной прокладке.

Рисунок 2.10 – Многомодульный кабель - ДПЛ – Н – 48У(6×8) 2,7 кН

1 – центральный силовой элемент (ЦСЭ) –стеклопластиковый диэлектрический стержень.

2 – оптическое волокно.

3 – оптический модуль, заполненный гидрофобным гелем.

4 – межмодульный гидрофобный гель.

5 – водоблокирующие нити.

6 – промежуточная оболочка из полимерного материала.

7 – броня из стальной гофрированной ленты.

8 – оболочка из полимерного материала.

Таблица 2.3 – Параметры эксплуатации

Основные технические параметры:

Характеристики
