- установку розеток и заделку кабеля модули розетки;
- сборку и установку монтажного шкафа;
- установку и набивку патч-панелей и органайзеров.
1.1.5 Стандарты СКС
Стандарты СКС — положения, зафиксированные документально1 и устанавливающие на международном уровне комплекс нормативов, применимых к организации структурированной кабельной системы. В Российской Федерации нет собственных требований к СКС. Организации занимающиеся разводкой кабельных систем в РФ руководствуются наиболее удобными и надежными по их собственному субъективному мнению стандартами - чаще всего это стандарты международные. Существуют также европейские и американские стандарты.
Международный стандарт:
2010 г. – ISO/IEC 11801 -2008, Ed 2.1 + Amd. 1+ Amd. 2
Структурированная кабельная система для помещений заказчиков.
Американские стандарт:
2009 г. – ANSI/TIA/EIA 568-С.0\С.1 - Стандарт на телекоммуникационные кабельные системы коммерческих зданий. Общие положения.
2009 г. – ANSI/TIA/EIA 568-С.2 - Стандарт на телекоммуникационные кабельные системы коммерческих зданий. Компоненты на основе витой пары.
2008 г. – ANSI/TIA/EIA 568-C.3 - Стандарт на телекоммуникационные кабельные системы коммерческих зданий. Компоненты на основе волоконно-оптических компонентов.
ANSI/TIA/EIA-569-B - Стандарт телекоммуникационных трасс и пространств коммерческих зданий.
ANSI/TIA/EIA-606-A - Стандарт администрирования телекоммуникационных систем и инфраструктуры коммерческих зданий.
Российские стандарты:
2010 г. – ГОСТ Р 53246-2008 - «Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования».
2010 г. – ГОСТ Р 53245-2008 - «Информационные технологии. Системы кабельные структурированные. Монтаж основных узлов системы. Методы испытания».
Европейский стандарт:
CENELEC EN 50173 – Информационные технологии СКС
1.2 Способы прокладки ВОК
Технология прокладки ВОЛС выбирается в зависимости от условий конкретного технического задания при проектировании линии связи.
В общем технологии прокладки ВОЛС можно разделить на:
- технологии монтажа кабеля в открытый грунт
- технологии монтажа кабеля в кабельной канализации
- технологии монтажа кабеля методом подвеса
- технологии монтажа оптического кабеля под водой
- монтаж кабелей внутри помещений
В моем проекте целесообразно рассмотреть два варианта прокладки волоконно-оптического кабеля (ВОК): методом подвеса и в кабельной канализации.
1.2.1 Технология монтажа ВОК методом подвеса
В общем используются два основных варианта подвески оптического кабеля (ОК): подвеска самонесущих ОК (рис. 1.3) и подвеска ОК без несущих силовых элементов (рис. 1.4), с креплением их к уже имеющимся несущим элементам (тросам, проводам и др.). OK должен подвешиваться на опорах при условии, что несущая их способность достаточна для восприятия всех действующих и дополнительных нагрузок от подвешиваемого ОК, а расположение ОК не препятствует техническому обслуживанию линии, на которой он подвешивается.
Рисунок 1.3 – Самонесущий ОК
Рисунок 1.4 – ОК без несущих силовых элементов
При подвеске ОК на опорах предварительно устанавливаются раскаточные ролики, по которым протягивается диэлектрический трос-лидер (рис. 1.5).
Рисунок 1.5 – Диэлектрический трос-лидер
Через вертлюг (рис. 1.6 (а)) и кабельный чулок (рис. 1.6 (б)) он соединяется с барабаном ОК (рис. 1.6 (в)), установленном на подъемно-тормозном устройстве. Протяжка троса-лидера с прикрепленным к нему ОК производится плавно лебедкой. (рис. 1.7) При протягивании ОК производится визуальный контроль за его провисанием и отсутствием закручивания по трассе членами бригады, оснащенными биноклями и переносными радиостанциями. При подходе во время протяжки стыка троса-лидера и ОК к раскаточному ролику скорость протяжки снижают до минимума.
а) б) в)
Рисунок 1.6 – Вертлюг (а), Кабельный чулок (б), Барабан ОК (в)

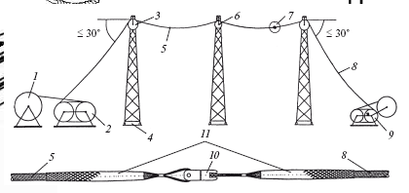

Рисунок 1.7 – Схема прокладки механизмов и приспособлений при монтаже подвесного оптического кабеля:
1 - барабан с ОК; 2 - тормозная машина; 3 - концевой раскаточный ролик; 4 - опора ВЛ; 5 - ОК; 6 - промежуточный раскаточный ролик; 7 - узел соединения троса-лидера с ОК; 8 - трос-лидер; 9 - натяжная машина; 10 - вертлюг; 11 - монтажный чулок
Работы по закреплению ОК в расчетном положении производят не позднее, чем через 48 часов после его раскатки. В ходе этих работ выполняют: крепление ОК на опорах натяжными зажимами, перекладывание ОК с роликов в поддерживающие зажимы, укладывают и закрепляют на опорах технологические запасы длин ОК. В качестве натяжных и поддерживающих зажимов преимущественно применяют спиральные зажимы.
Подвеска ОК с креплением к внешним несущим элементам (с шагом 50...60 см), применяемая на опорах линий связи, идентична технике подвески медно-жильных кабелей. Если масса ОК относительно велика, в качестве подвесов используют оцинкованные хомуты или же хомуты из стойкой к воздействию солнечного излучения пластмассы.
Диэлектрический ОК в ряде случаев (например, на экстремально больших пролетах ЛЭП при переходах через водные преграды) навивают на грозозащитный трос или фазный провод линии электропередачи с помощью специальной навивочной машины.
При подвеске ОК на опорах линий электропередачи применяют также оптический кабель, встроенный в грозозащитный трос. Такой кабель подвешивается взамен демонтируемого грозозащитного троса, с применением типовой арматуры его крепления и заземления.
1.2.2 Технология монтажа кабеля в кабельной канализации
ОК в кабельной канализации прокладывается преимущественно в населенных пунктах, при этом используется имеющаяся инфраструктура городской кабельной канализации. Для более эффективного использования каналов кабельной канализации предварительно в стандартные каналы (диаметром 100 мм) прокладывают защитные пластмассовые трубы (ЗПТ) (рис. 1.8), например, пакет из двух труб диаметром 32 мм и двух труб диаметром 40 мм. Перед прокладкой осматриваются, до оснащаются и ремонтируются кабельные колодцы, а также проверяются на проходимость каналы кабельной канализации, при необходимости они ремонтируются.
Рисунок 1.8 – Прокладка ЗПТ по каналу кабельной канализации
Прокладка ОК в кабельной канализации выполняется преимущественно методом затягивания вручную или с помощью лебедок. При прокладке ОК в ЗПТ возможно применение метода проталкивания.
Прокладка ведется с учетом следующих факторов:
- поворот трассы на угол 90° эквивалентен увеличению длины прямолинейного участка на 200 м;
- радиус изгиба ОК при прокладке не должен быть менее 20 наружных диаметров ОК;
- не допускается превышение величины тягового усилия, нормируемого для конкретного ОК;
- во избежание повреждения пластмассовых каналов кабельной канализации применяют синтетический тяговый фал (капроновый, полипропиленовый);
- не используют смазку для уменьшения трения при прокладке ОК, поскольку оболочка ОК может - растрескаться или за счет полимеризации смазки может быть затруднено извлечение ОК из канала кабельной канализации;
- не допускается заталкивать ОК в изгиб канала кабельной канализации;
- барабан с ОК при прокладке должен равномерно вращаться приводом или вручную (рис 1.9), но не тягой прокладываемого ОК.
Рисунок 1.9 - Размотка кабеля с барабана во время прокладки
Для прокладки ОК в кабельной канализации применяются:
- концевые лебедки с ручным, бензиновым или электрическим приводами и регулируемым ограничением усилия натяжения;
- устройство для размотки кабеля с барабана (домкраты, кабельная тележка) (рис. 1.10 (а));
- гофрированные трубы с продольным разрезом для ввода кабеля через люк колодца в канал кабельной канализации (рис. 1.10 (б));
- люкоогибающие ролики для прохождения кабеля через люк колодца (рис.1.10 (в));
- горизонтальные распорки и кабельные блоки для плавных поворотов кабеля в угловых колодцах (рис. 1.10 (г));
- разрезные направляющие воронки, устанавливаемые на каналах кабельной канализации или ЗПТ для обеспечения требуемого радиуса изгиба и защиты оболочки кабеля от повреждений на входе и выходе канала (рис 1.10 (д));
- кабельный наконечник с чулком для натяжения кабеля (рис. 1.10 (е));
- компенсатор кручения.
а) б) в) г)
д) е)
Рисунок 1.10 – Приспособления для прокладки ОК в кабельную канализацию
Прокладка кабеля на коротких участках осуществляется от первого колодца трассы, на сложных участках и на участках длиной больше 1 км, как правило, от середины участка или участка с наибольшим количеством поворотов. Прокладка строительных длин ОК длиной 2000 м и более должна производиться только в полиэтиленовой трубе. (Схема прокладки ОК в кабельной канализации представлена в приложении А).
Барабан с кабелем устанавливается в 1,5...2 м от люка колодца. На люк колодца устанавливается рама с гофрированной трубой для ввода кабеля в канал канализации. С противоположной стороны трассы на люк колодца устанавливаются люкоогибающие ролики, а в 2...3 м от люка - концевая лебедка.
В транзитных колодцах на входе и выходе каналов канализации устанавливаются предохранительные воронки. При использовании ЗПТ на них дополнительно устанавливаются противоугоны (рис.1.11). Во всех угловых колодцах устанавливаются горизонтальные распорки и кабельные блоки.
Рисунок 1.11 – Установка противоугона
Для прокладки ОК должны использоваться специально выделенные каналы, расположенные в середине блока кабельной канализации по вертикали и у края канализации - по горизонтали. Перед прокладкой кабеля в выделенные и проверенные каналы кабельной канализации вводится тяговый фал, который через компенсатор кручения (вертлюг) и кабельный наконечник с тяговым чулком соединяется с ОК.
Протягивание ОК ведется лебедкой, установленной у последнего колодца, равномерно без рывков. Барабан с кабелем при протяжке равномерно вращают приводом или вручную.
Не допускается вращение барабана тягой прокладываемого ОК. При необходимости в транзитных колодцах осуществляют вспомогательную подтяжку ОК промежуточными лебедками или вручную.
На сложных участках трассы и при наличии больших строительных длин кабеля, его прокладку производят в два направления с одного из транзитных колодцев (желательно углового), расположенного примерно на трети длины трассы. Вначале целесообразно проложить большую длину ОК, затем размотать оставшийся на барабане ОК, уложить его восьмеркой возле колодца и далее проложить в другую сторону. При появлении кабеля в последнем приемном колодце лебедку перемещают на 20...25 м от колодца и продолжают вытяжку кабеля, обеспечивая запас кабеля на выкладку и монтаж.
Проложенный ОК подтягивают и укладывают по форме колодцев на консоли вручную, начиная с середины пролета в обе стороны. Запас ОК, необходимый для монтажа муфт, должен быть не менее 8 метров от канала канализации. Запас кабелей, оставляемый при прокладке в местах монтажа муфт, должен превышать указанное значение на 5 метров с каждой стороны. После выкладки ОК проводятся контрольные измерения затухания оптических волокон на проложенных строительных длинах, и оценивается их соответствие установленным нормам.
Запас кабеля, оставляемый в колодце для монтажа муфты, сворачивается кольцами диаметром не менее 1200 мм и прикрепляется к кронштейнам.
После монтажа на кабель около смонтированных муфт, а также в транзитных колодцах устанавливают нумерационное кольцо или бирку.
