Вариант 18.
Условие: спроектировать матрицу тонкопленочных интегральных резисторов, параметры которых приведены ниже:
Номер резистора: | 1 | 2 | 3 | 4 | 5 | 6 |
Номинальное сопротивление, Ом | 170 | 540 | 700 | 1100 | 1750 | 5600 |
Предельные отклонения сопротивления, % | 5 | 5 | 10 | 5 | 5 | 5 |
Рассеиваемая мощность, Вт | 0.01 | 0.04 | 0.05 | 0.08 | 0.1 | 0.5 |
Диапазон рабочих температур, ºC | -10...+55 | -10...+55 | -10...+55 | -10...+55 | -10...+55 | -10...+55 |
Размеры ситалловой микроплаты выбирать из условия безотходного разделения групповой подложки стандартного размера (60x48 мм). Для изготовления резисторов использовать термическое вакуумное напыление.
Решение:
Определим оптимальное удельное поверхностное сопротивление резистивной пленки:
Rсл =
Согласно табл. 4, найденному значению Rсл отвечают сплавы PC3710 и PC4800. Предпочтителен сплав PC3710, имеющий меньшие значения α и γст.
Для данного сплава находим Rсл = 50...3000 Ом; α = 1·10-4К-1; Po = 5 Вт/см2; γст = 0.005.
Выберем комбинированный метод изготовления, при котором ширина a резисторов формируется фотолитографией, а длина l – трафаретом. В связи с этим примем критические размеры l1 = l2 = 0.3 мм, а a3 = a4 = a5 = a6 = 0.1 мм.
Уточним выбранные критические размеры с учетом рассеиваемой мощности по формулам:
l1 =
l2 =
l3 =
a4 =
a5 =
a6 =
Уточним критические размеры с учетом требуемой точности. Предварительно определим технологический допуск (предельное отклонение) для каждого резистора:
γt = α · Δtmax = 10-4 · 35 = 0.0035.
Для R1,2,4,5,6 γтех = 0.05 - 0.005 - 0.0035 = 0.0415,
а для R3 γтех = 0.1 - 0.005 - 0.0035 = 0.0915.
В случае термического вакуумного напыления γRсл = 0.02.
Искомые размеры вычисляются так:
l1 =
l2 =
l3 =
a4 =
a5 =
a6 =
Сведем все в табличку:
Ограничение | R1 | R2 | R3 | R4 | R5 | R6 |
Технологические возможности | 0.3 | 0.3 | 0.1 | 0.1 | 0.1 | 0.1 |
Мощность рассеивания | 0.19 | 0.67 | 0.86 | 1.17 | 1.04 | 1.30 |
Требуемая точность | 0.971 | 1.062 | 0.331 | 1.036 | 0.738 | 0.390 |
Для каждого резистора подчеркнем наибольшее значение критического размера.
Вычисляем второй размер для каждого резистора:
a1 = Rсл · l1/R1 = 950 · 0.971/170 = 5.42 мм;
a2 = Rсл · l2/R2 = 950 · 1.062/540 = 1.87 мм;
a3 = Rсл · l3/R3 = 950 · 0.86/700 = 1.17 мм;
l4 = R4 · a4/Rсл = 1100 · 1.17/950 = 1.35 мм;
l5 = R5 · a5/Rсл = 1750 · 1.04/950 = 1.92 мм;
R6 = 4 · Rсл + 2 · (li/a6)Rсл ~ l6 = 1.23 мм.
Окончательные значения l и a:
R1 | R2 | R3 | R4 | R5 | R6 | |
l, мм | 0.971 | 1.062 | 0.86 | 1.35 | 1.92 | 1.23 |
a, мм | 5.42 | 1.87 | 1.17 | 1.17 | 1.04 | 1.30 |
Размер микроплаты для безотходного разделения принят 7.5x8 мм.

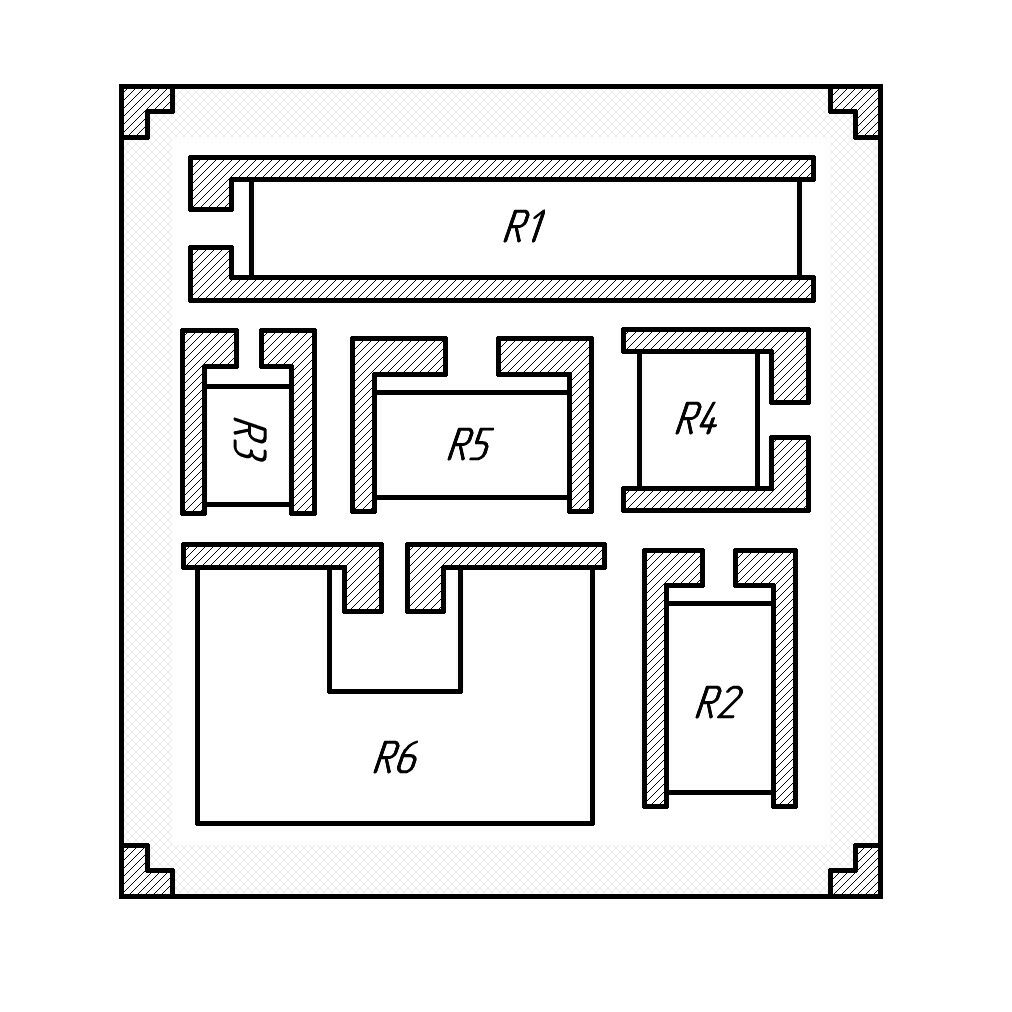

Рис. 1: Эскиз компоновки спроектированных резисторов
