Московский Авиационный Институт

(технический университет)

Курсовая работа

по предмету

Вычислительные системы и МПТ

Выполнила студентка группы 04-409: Василюк Т.В.

Проверил преподаватель: Щеглов А.В.

Москва

2003г.

Оглавление:

1. Задание 3

2. Уточнение задания 3

3. Временные диаграммы 3

4. Алгоритм 4

5. Микропрограмма 1 5

6. Микропрограмма 2 5

7.Функциональная схема операционного автомата 6

8. Управляющий автомат с жесткой логикой 6

1) граф-схема алгоритма автомата Мура 7

2) граф-схема алгоритма автомата Мили 8

9. Таблица переходов и выходов 9

10. Кодированная таблица переходов и выходов 9

11. Функция возбуждения триггера и выражения для управляющих сигналов 9

12. Функциональная схема УА 10

13. Управляющий автомат с программной логикой 10

14. Формат команды с принудительной адресацией 10

15. Кодовые выражения микрокоманд для УА с принудительной адресацией 11

16. Функциональная схема УА с принудительной адресацией 11

Задание

По шине А{1:64} в устройство поступает 64-разрядный параллельный код. Определить в этом коде число комбинаций вида 11011 и установить номера разрядов, где расположены 0 этих комбинаций.

Уточнение задания

НОМ{5:0}

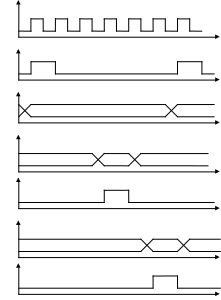

Временные диаграммы

Г И

СТРОБ

А

НОМ

УСЧНОМ

КОЛ

УСЧКОЛ

Регистровая реализация устройства

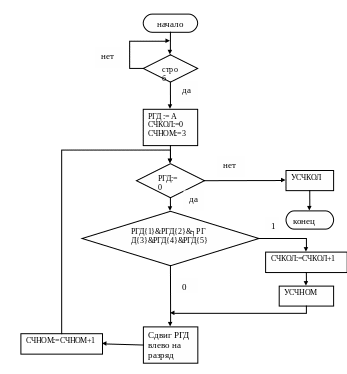

Алгоритм

Микропрограмма 1

Переменные:

входные: А{1:64}, строб;

внутренние: РГД{1:64}, СЧНОМ{5:0}, СЧКОЛ{4:0};

внешние: УСЧКОЛ, УСЧНОМ, НОМ{5:0}:=СЧНОМ{5:0}, КОЛ{4:0}:=СЧКОЛ{4:0};

Признаки:

Р1:=┐строб;

Р2:=РГД{1:64}:=0;

Р3:= ┐(РГД{1}&РГД{2}&┐РГД{3}&РГД{4}&РГД{5});

Процедура:

М1 если Р1, то М1;

УЗАП1: РГД:=А,

УН1: СЧКОЛ:=0,

УН2: СЧНОМ:=3;

М2 если Р2, то М4;

если Р3, то М3;

УСЧКЛ: СЧКОЛ:= СЧКОЛ+1,

УСЧНОМ;

М3 УСДВ: РГД:=РГД{2:64}.0;

УСЧНМ: СЧНОМ:= СЧНОМ+1;

Идти к М2;

М4 УСЧКОЛ: ;

конец.

После упрощения микропрограмма примет вид

Микропрограмма 2

Переменные:

входные: А{1:64}, строб;

внутренние: РГД{1:64}, СЧНОМ{5:0}, СЧКОЛ{4:0};

внешние: УСЧКОЛ, УСЧНОМ, НОМ{5:0}:=СЧНОМ{5:0}, КОЛ{4:0}:=СЧКОЛ{4:0};

Признаки:

Р1:=┐строб;

Р2:=↓/РГД{1:64}:=0;

Р3:= ┐(РГД{1}&РГД{2}&┐РГД{3}&РГД{4}&РГД{5});

Процедура:

М1 если Р1, то М1;

УЗП: РГД:=А, СЧКОЛ:=0, СЧНОМ:=3;

М2 если Р2, то М4;

если Р3, то М3;

УСЧКЛ: СЧКОЛ:= СЧКОЛ+1,

УСЧНОМ;

М3 УСДВ: РГД:=РГД{2:64}.0; СЧНОМ:= СЧНОМ+1;

Идти к М2;

М4 УСЧКОЛ: ;

конец.

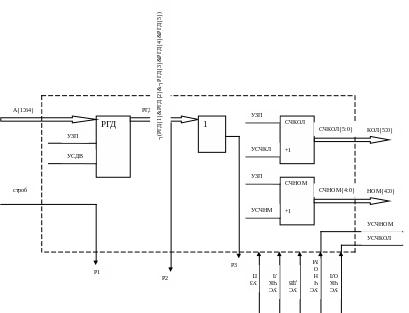

Функциональная схема операционного автомата

Управляющий автомат с жесткой логикой

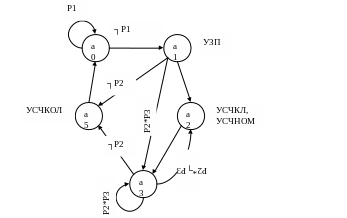

Автомат Мура

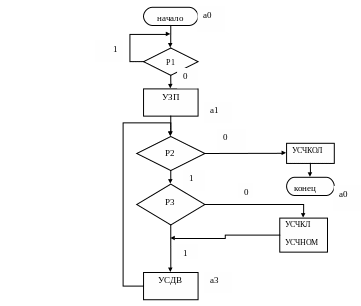

Граф-схема алгоритма

а2

а4

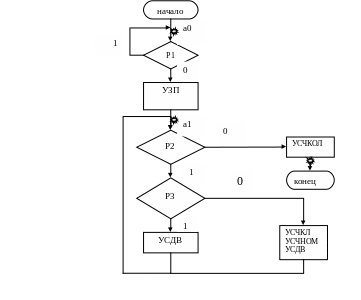

Граф-схема алгоритма автомата Мили

а0

Будем строить управляющий автомат как автомат Мили, т.к. он имеет только 2 состояния и реализуется на одном триггере. В качестве последнего выберем Д-триггер

Таблица переходов и выходов

Кодированная таблица переходов и выходов

Функция возбуждения триггера и выражения для управляющих сигналов

Q(t+1)=( ┐P1*┐Q+P2*P3*Q+P2*┐P3*Q)t=(┐P1*┐Q+P2*Q)t

УЗП=┐P1*┐Q

УСЧКОЛ= ┐P2*Q

УСДВ= P2*P3*Q+ P2*┐P3*Q= P2*Q

УСЧНОМ= P2*┐P3*Q= ┐P3* УСДВ

УСЧКЛ=┐P3* УСДВ

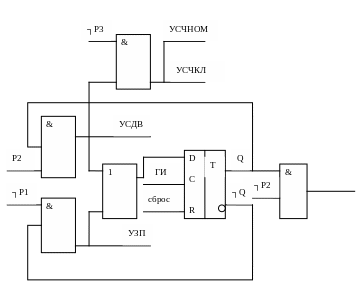

Функциональная схема УА

Управляющий автомат с программной логикой

Формат команды с принудительной адресацией

Кодовые выражения микрокоманд для УА с принудительной адресацией

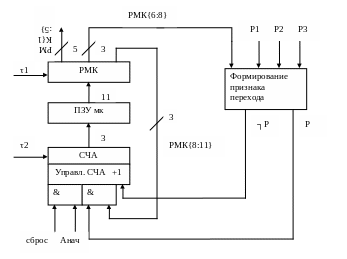

Функциональная схема УА с принудительной адресацией

11
