Задание

По шине А{1:32} в устройство поступает 32-разрядный параллельный код. Если код

чётный, то определить число пар единиц на разрядах с 1 по 16, если код нечётный,

то определить число пар единиц на разрядах с 17 по 32.

Уточнение задания

Для выполнения данной задачи необходимо устройство, имеющее один вход и один выход. На вход А{1:32} подаётся 32-разрядный сигнала. Необходимо определить количество пар единиц

на разрядах с 1 по 16 в случае чётного сигнала, и на разрядах с 17 по 32 в противном случае.

Примем, что источник входного кода гарантирует правильность выставленной информации во время действия стробирующего импульса СТРОБ1. Устройство подтверждает выдачу кода разности единиц во время действия генерируемого им импульса считывания УСЧИТ.

Выберем внешнюю синхронизацию.

Будем считать, что смена кода А осуществляется по положительному фронту импульсов ГТИ (генератора тактовых импульсов), длительность импульсов СТРОБ1, УСЧИТ равна периоду тактовой последовательности и положительные фронты этих импульсов появляются вслед за положительным фронтом импульсов ГТИ.

Выходной код КОЛ{0:4}– 4 – разрядный т.к на 16 битах может быть максимум 15 пар едениц.

Если пар нет – то на выходе будет 0.

Представим функциональную схему и эпюры напряжения:

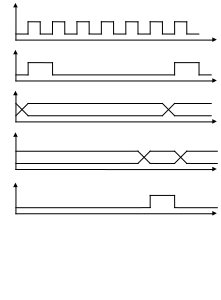

Временные диаграммы

ГТИ

СТРОБ

А

КОЛ

УСЧКОЛ

Алгоритм функционирования устройства.

Обозначения:

РГД{1:32} – регистр данных;

СЧСДВ{4:0} – счётчик сдвига регистра данных;

СЧКОЛ{4:0} – счётчик числа пар единиц;

Микропрограмма.

Микропрограмма;

Переменные

входные: A{1:32}, B{1:32}, СТРОБ;

внутренние: РГА{1:32}, РГБ{1:32}, СЧСДВ{4:0};

выходные: C{1:5} = СЧСДВ{4:0}, УСЧСДВ;

Признаки

P1 = СТРОБ;

P2 = (РГА{1} = РГБ{1});

P3 = (СЧСДВ = 0);

P4 = (РГА{32} = РГБ{32});

Управляющие сигналы

УЗАПА, УСДВЛА, УСДВПА, УЗАПБ, УСДВЛБ, УСДВПБ, УН, УСЧПЛ, УСЧМИН, УИНВ,

УСЧИТ;

Процедура

М1 если P1, то М1;

УЗАПА: РГА{1:32} = A{1:32};

УЗАПБ: РГБ{1:32} = B{1:32};

УН: СЧР{5:0}:= 0;

М2 если P2, то М3;

УСЧПЛ: СЧСДВ = СЧСДВ + 1;

УСДВЛА: РГДА:= РГДА{2:32}.0;

УСДВЛБ: РГДБ:= РГДБ{2:32}.0;

идти к М2;

М3 УСЧИТ: ;

М4 если P3, то М5;

УСЧМИН: СЧСДВ = СЧСДВ - 1;

УСДВПА: РГДА:= РГДА{31:1}.0;

УСДВПБ: РГДБ:= РГДБ{31:1}.0;

идти к М4;

М5 УИНВ: СЧСДВ{4:0}:= ùСЧСДВ{4:0};

M6 если P4, то M7;

УСЧМИН: СЧСДВ = СЧСДВ - 1;

УСДВПА: РГДА:= РГДА{31:1}.0;

УСДВПБ: РГДБ:= РГДБ{31:1}.0;

идти к М6;

M7: УСЧИТ: ;

конец.
