Потребительские трансформаторные подстанции следует располагать в центре электрических нагрузок. Если нет возможности установить трансформаторную подстанцию в расчетном месте, то ее необходимо установить в том месте, которое максимально приближено к центру электрических нагрузок.
Координаты центра электрических нагрузок определяются по формулам
(1),
(2),
где Si – полная расчётная мощность на вводе i-го потребителя, кВА;
хi уi – координаты i-ro потребителя.
Координаты потребителей низковольтной сети заносятся в табл. 2
Таблица 2
Координаты потребителей низковольтной сети
| Код потребителя | Координата Х | Координата Y |
| ТП №1 | ||
| П №1 (604) | 24 | 368 |
| П №2 (617) | 50 | 368 |
| П №3 (338) | 77 | 368 |
| П №4 (540) | 154 | 377 |
| П №5 (561) | 189 | 377 |
| П №6 (508) | 225 | 377 |
| П №7 (360) | 259 | 376 |
| П №8 (314) | 316 | 350 |
| П №9 (352) | 357 | 268 |
| П №10 (188) | 285 | 296 |
| П №11 (177) | 225 | 296 |
| П №12 (328) | 166 | 295 |
| П №13 (383) | 36 | 294 |
| П №14 (509) | 96 | 294 |
| П №15 (517) | 97 | 208 |
| П №16 (615) | 447 | 367 |
| П №17 (536) | 430 | 206 |
| П №18 (517) | 359 | 105 |
| П №19 (502) | 327 | 105 |
| П №20 (526) | 294 | 105 |
| П №21 (553) | 262 | 105 |
| П №22 (371) | 230 | 105 |
| П №23 (541) | 197 | 105 |
| П №24 (545) | 166 | 105 |
| ТП №2 (ст. малая Донская) | ||
| П №1 (152) | 64 | 174 |
| П №2 (613) | 94 | 257 |
| П №3 (547) | 214 | 256 |
| П №4 (547) | 314 | 257 |
| П №5 (618) | 419 | 211 |
| П №6 (1) | 421 | 303 |
| П №7 (20) | 351 | 173 |
| П №8 (110) | 113 | 173 |
| П №9 (552) | 113 | 105 |
| П №10 (22) | 113 | 76 |
| П №11 (544) | 372 | 124 |
| П №12 (520) | 402 | 123 |
| П №13 (561) | 434 | 124 |
| П №14 (21) | 351 | 105 |
| П №15 (169) | 352 | 77 |
| ТП №3 (ст. Донская) | ||
| П №1 (20) | 262 | 416 |
| П №2 (4) | 159 | 411 |
| П №3 (1) | 201 | 304 |
| П №4 (347) | 124 | 202 |
| П №5 (21) | 52 | 311 |
| П №6 (2) | 314 | 217 |
| П №7 (1) | 365 | 216 |
| П №8 (377) | 130 | 77 |
| П №9 (201) | 467 | 230 |
Центы электрических нагрузок низковольтных сетей представленны в следующей таблице 3 для каждой ТП
Таблица 3
Центры электрических нагрузок
| № ТП (наименование) | ЦЭН Координата Х | ЦЭН Координата Y |
| ТП №1 | 213,024 | 240,052 |
| ТП №2 (ст. малая Донская) | 308,748 | 174,319 |
| ТП №3 (ст. Донская) | 209,288 | 308,446 |

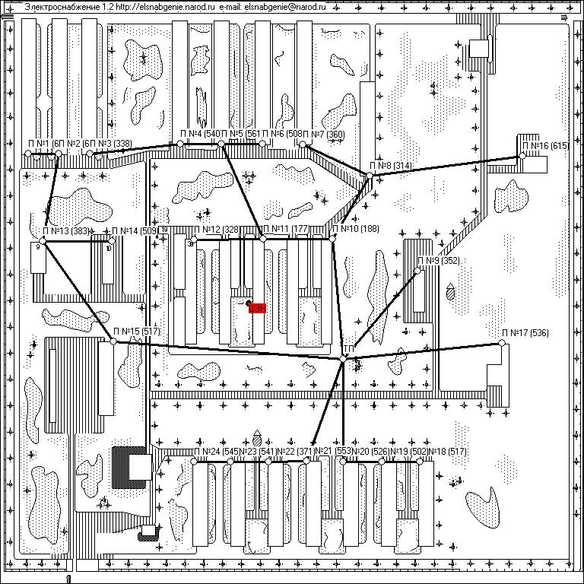

ТП1

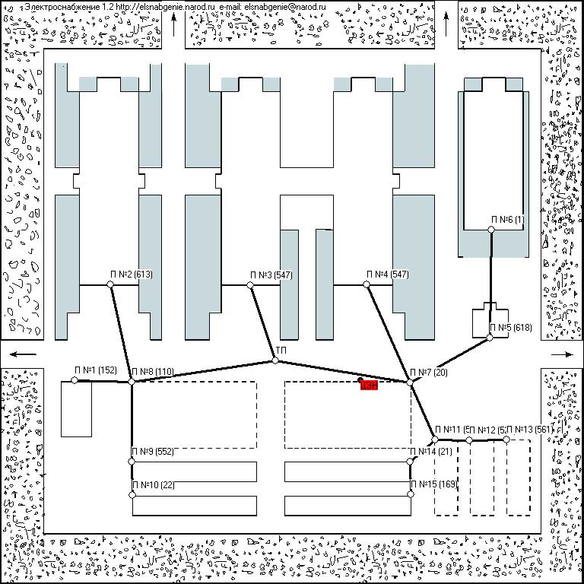

ТП2

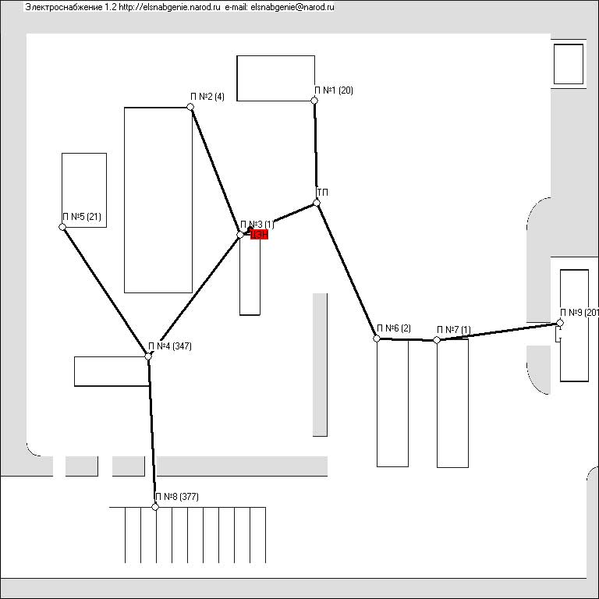

ТП3
Определение электрических нагрузок сети 0,38 кВ
Определение нагрузок производится для каждого участка сети. Если расчетные нагрузки отличаются по величине не более чем в четыре раза, то их суммирование ведется методом коэффициента одновременности, в противном случае суммирование нагрузок ведется методом надбавок по формулам
(3)
(4)
где Рmах;Qmax – наибольшие из суммируемых нагрузок, кВт, квар;
ΔPi, ΔQi – надбавки от i-x нагрузок, кВт, квар.
Результаты приведены в табл.4.
Таблица 4
Расчёт нагрузок сети 0,38 кВ
| Участок сети | Рд, кВт | Qд, квар | Sд, кВА | Рв, кВт | Qв, квар | Sв, кВА | ||
| ТП №1 | ||||||||
| 617 - 604 | 0,9 | 0,4 | 0,984 | 2,5 | 0,9 | 2,657 | ||
| 383 - 617 | 2,7 | 1,5 | 3,088 | 6,5 | 2,92 | 7,125 | ||
| 540 - 338 | 12 | 10 | 15,62 | 12 | 10 | 15,62 | ||
| 561 - 540 | 27,3 | 16 | 31,643 | 18 | 12,4 | 21,857 | ||
| 561 - 508 | 5 | 0 | 5 | 8 | 0 | 8 | ||
| 177 - 561 | 35,1 | 19 | 39,912 | 27,6 | 15,4 | 31,605 | ||
| 383 - 509 | 8 | 0 | 8 | 15 | 0 | 15 | ||
| 517 - 383 | 12,2 | 4,9 | 13,147 | 20,7 | 5,8 | 21,497 | ||
| ТП - 517 | 37,9 | 12 | 39,754 | 33,2 | 9,6 | 34,56 | ||
| 314 - 360 | 30 | 25 | 39,051 | 3 | 0 | 3 | ||
| 314 - 615 | 1,7 | 1,07 | 2,008 | 4 | 2,05 | 4,494 | ||
| 177 - 328 | 25 | 23 | 33,97 | 1 | 0 | 1 | ||
| 188 - 177 | 89,2 | 71,2 | 114,131 | 68,3 | 54,8 | 87,566 | ||
| 188 - 314 | 34,2 | 27,7 | 44,01 | 6,6 | 2,05 | 6,911 | ||
| ТП - 188 | 131 | 104,6 | 167,636 | 72,5 | 56,3 | 91,792 | ||
| 541 - 545 | 50 | 20 | 53,851 | 20 | 10 | 22,36 | ||
| 371 - 541 | 72,8 | 29,2 | 78,437 | 29,2 | 13 | 31,963 | ||
| 553 - 371 | 78,8 | 33,4 | 85,586 | 32,2 | 15,4 | 35,693 | ||
| ТП - 553 | 81,2 | 33,4 | 87,8 | 34,6 | 15,4 | 37,872 | ||
| 502 - 517 | 30 | 9 | 31,32 | 20 | 6 | 20,88 | ||
| 526 - 502 | 36,7 | 9 | 37,787 | 22,4 | 6 | 23,189 | ||
| ТП - 526 | 40,3 | 10,8 | 41,722 | 33,6 | 13,6 | 36,248 | ||
| ТП - 536 | 4 | 0 | 4 | 4 | 0 | 4 | ||
| ТП - 352 | 3 | 2 | 3,605 | 1 | 0 | 1 | ||
| ТП №2 (ст. малая Донская) | ||||||||
| 618 - 1 | 75 | 65 | 99,247 | 45 | 40 | 60,207 | ||
| 520 - 561 | 8 | 5 | 9,433 | 8 | 5 | 9,433 | ||
| 544 - 520 | 39,8 | 28 | 48,662 | 19,8 | 5 | 20,421 | ||
| 21 - 169 | 80 | 0 | 80 | 80 | 0 | 80 | ||
| 544 - 21 | 145 | 80 | 165,604 | 114 | 40 | 120,813 | ||
| 20 - 544 | 188,1 | 105 | 215,421 | 132,4 | 44,8 | 139,774 | ||
| 20 - 547 | 70 | 35 | 78,262 | 45 | 20 | 49,244 | ||
| 20 - 618 | 76,8 | 65,9 | 101,198 | 48,6 | 41,5 | 63,907 | ||
| ТП - 20 | 334,2 | 207,8 | 393,535 | 218,6 | 101 | 240,804 | ||
| 552 - 22 | 35 | 30 | 46,097 | 25 | 20 | 32,015 | ||
| 110 - 552 | 38,6 | 30 | 48,887 | 28,6 | 20 | 34,899 | ||
| 110 - 152 | 10 | 5 | 11,18 | 10 | 4 | 10,77 | ||
| 110 - 613 | 1,3 | 0,92 | 1,592 | 3 | 1,75 | 3,473 | ||
| ТП - 110 | 77,7 | 55,6 | 95,543 | 71,2 | 49,1 | 86,488 | ||
| ТП - 547 | 70 | 35 | 78,262 | 45 | 20 | 49,244 | ||
| ТП №3 (ст. Донская) | ||||||||
| 347 - 377 | 45 | 40 | 60,207 | 20 | 16 | 25,612 | ||
| 1 - 4 | 240 | 210 | 318,904 | 120 | 105 | 159,452 | ||
| ТП - 20 | 65 | 55 | 85,146 | 35 | 25 | 43,011 | ||
| 347 - 21 | 90 | 80 | 120,415 | 50 | 40 | 64,031 | ||
| 1 - 347 | 128,2 | 82,5 | 152,451 | 63,1 | 49,8 | 80,384 | ||
| ТП - 1 | 384,2 | 312,3 | 495,117 | 194 | 165,5 | 255,002 | ||
| 1 - 201 | 20 | 10 | 22,36 | 10 | 4 | 10,77 | ||
| 2 - 1 | 87,5 | 71 | 112,682 | 51 | 42,4 | 66,323 | ||
| ТП - 2 | 182 | 154,4 | 238,669 | 99,7 | 88,8 | 133,512 | ||
Суммирование нагрузок ведётся методом надбавок или коэффициента одновремённости аналогично и результаты расчётов заносятся в табл.5
