Значительные по величине токи короткою замыкания представляют большую опасность для элементов электрической сои и оборудования, так как они вызывают чрезмерный нагрев токоведущих частей и создают большие механические усилия. При выборе оборудования необходимо учесть эти два фактора для конкретной точки сети. Для расчета и согласования релейной защиты также требуются токи короткого замыкания.

Для расчетов токов короткого замыкания составляется расчетная схема и схема замещения которые представлены в папке и соответственно называются «Схема короткого замыкания и схемы замещения».

Расчет токов короткого замыкания и высоковольтной сети

Токи короткого замыкания в высоковольтной сети определяются в следующих точках: на шинах распределительной подстанции, на шинах высокого напряжения удаленных ТП.

Токи короткого замыкания определяются методом относительных единиц. За основное напряжение принимается напряжение, равное Uосн.=1,05Uном

Ток трехфазного короткого замыкания определяется по формуле

, (33)

где Z – полное сопротивление до точки короткого замыкания, Ом.

, (34)

где rл – активное сопротивление провода до точки короткого замыкания, Ом;

хл – реактивное сопротивление провода до точки короткого замыкания, Ом;

хсист – реактивное сопротивление системы, Ом.

, (35)

Sк – мощность короткого замыкания на шинах высоковольтного напряжения, мВА.

Ток двухфазного короткого замыкания определяется по формуле

. (36)

Ударный ток определяется по формуле

, (37)

где куд – ударный коэффициент, который определяется по формуле

, (38)

где Та – постоянная времени затухания определяется по формуле

(39)

Расчёты ведутся для всех точек, результаты расчётов приведены в табл. 16

Расчет токов короткого замыкания в сети 0,38 кВ

Токи короткого замыкания в сети 0,38 кВ определяются в следующих точках: на шинах 0,4 кВ ТП и в конце каждой отходящей линии.

За основное напряжение принимается напряжение, равное Uосн=1,05Uном Ток трехфазного короткого замыкания определяется по формуле, приведенной выше. Полное сопротивление участка сети определяется по формуле

, (40)

где хтр – реактивное сопротивление трансформатора, Ом;

rтр – активное сопротивление трансформатора, Ом.

Реактивное сопротивление трансформатора определяется по формуле

, (41)

где Uк.р.% – реактивная составляющая тока короткого замыкания, %; Sном. – мощность трансформатора 35/0,4 кВА.

Активное сопротивление трансформатора определяется по формуле

, (42)

где Uк.а.% – активная составляющая тока короткого замыкания, %;

Ток однофазного короткого замыкания определяется по формуле

(43)

где zтр /3 – полное сопротивление трансформатора току короткого замыкания на корпус, Ом, (табл. 29[Электроснабжение сельского хозяйства: Методическое пособие. – Изд. 2-е перераб. и доп. / Сосот. В.В. Коваленко, А.В. Ивашина, А.В. Нагорный, А.В. Кравцов. – Ставрополь: Изд-во СтГАУ «АГРУС», 2004. – 100 с.]);

zп – полное сопротивление петли фазного и пулевого провода, Ом.

(44)

где rФ – активное сопротивление фазного провода, Ом;

rN – активное сопротивление нулевого провода, Ом;

xФ – реактивное сопротивление фазного провода, Ом;

xN – реактивное сопротивление нулевого провода, Ом;

Составим расчетные схемы замещения КЗ.

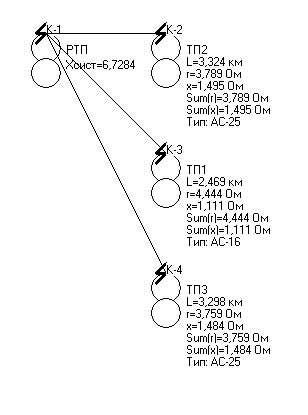

Схема ВВ сети

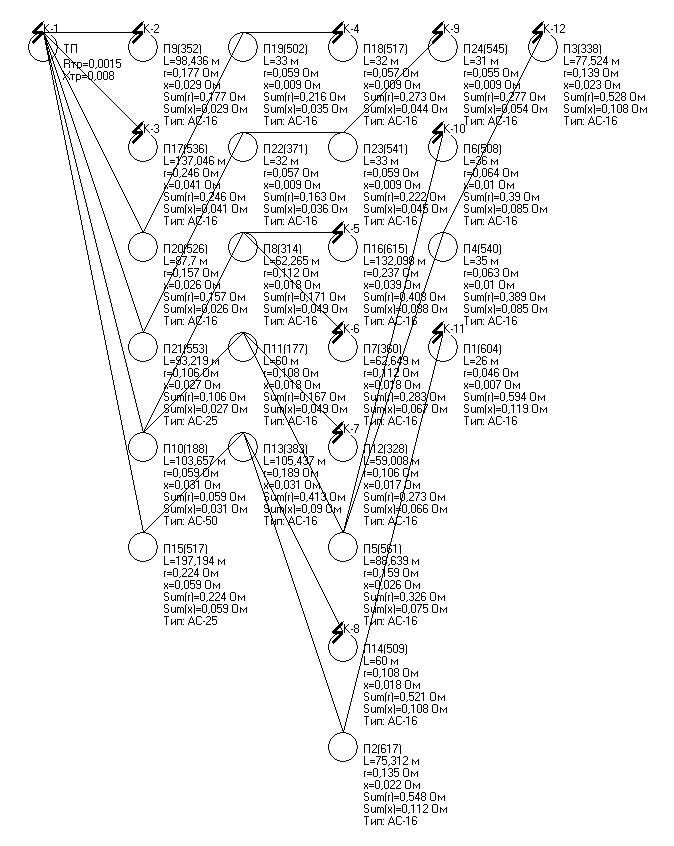

ТП1

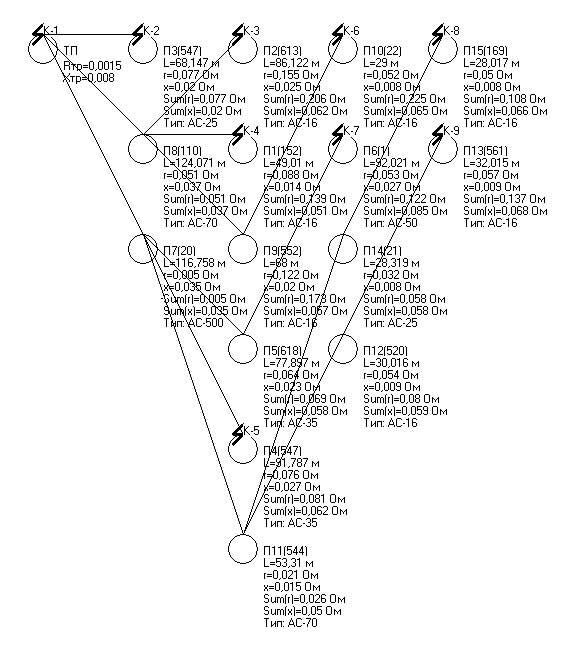

ТП2

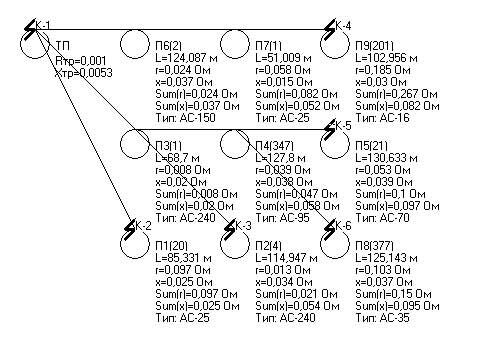

ТП3

Таблица 16

Результаты расчётов токов короткого замыкания высоковольтной сети

Точка к.з.	r, Ом	х, Ом	Z, ом	Zп, Ом	Та	Куд	I(3)	I(2)	I(1)	iуд
К-1	0	6,7284	6,7284	-	0	2	3,1534	2,7309	-	8,9191
К-2	3,789	1,495	9,0543	-	0,0012	1,0002	2,3433	2,0293	-	3,3145
К-3	4,444	1,111	9,0113	-	0,0007	1	2,3545	2,039	-	3,3297
К-4	3,759	1,484	9,0318	-	0,0012	1,0002	2,3492	2,0344	-	3,3229

Таблица 17

Результаты расчётов токов короткого замыкания низковольтной сети трансформаторных подстанций

Точка к.з.	r, Ом	х, Ом	Z, ом	Zп, Ом	Та	Куд	I(3)	I(2)	I(1)	iуд
ТП №1
К-1	0,00152	0,00806	0,0082	0	0,0168	1,5514	28,093	24,3292	0		61,6363
К-2	0,177	0,029	0,1826	0,179	0,0005	1	1,2615	1,0924	2,2245		1,784
К-3	0,246	0,041	0,253	0,249	0,0005	1	0,9105	0,7885	1,5998		1,2876
К-4	0,273	0,044	0,0617	0,276	0,0005	1	3,7335	3,2333	1,4429		5,2799
К-5	0,408	0,088	0,244	0,417	0,0006	1	0,9441	0,8176	0,9559		1,3351
К-6	0,283	0,067	0,1174	0,29	0,0007	1	1,9622	1,6993	1,3719		2,7749
К-7	0,273	0,066	0,1107	0,28	0,0007	1	2,0809	1,8021	1,4206		2,9428
К-8	0,521	0,108	0,1125	0,532	0,0006	1	2,0476	1,7732	0,7498		2,8957
К-9	0,277	0,054	0,0598	0,282	0,0006	1	3,8522	3,3361	1,4138		5,4478
К-10	0,39	0,085	0,0689	0,399	0,0006	1	3,3434	2,8954	0,9996		4,7282
К-11	0,594	0,119	0,0508	0,605	0,0006	1	4,5346	3,927	0,6586		6,4128
К-12	0,528	0,108	0,1444	0,538	0,0006	1	1,5953	1,3815	0,7403		2,256
ТП №2 (ст. малая Донская)
К-1	0,00152	0,00806	0,0082	0	0,0168	1,5514	28,093	24,3292	0		61,6363
К-2	0,077	0,02	0,0841	0,079	0,0008	1	2,7391	2,3721	5,0153		3,8736
К-3	0,206	0,062	0,1601	0,215	0,0009	1	1,4388	1,246	1,8547		2,0347
К-4	0,139	0,051	0,0925	0,148	0,0011	1,0001	2,4904	2,1567	2,6948		3,5223
К-5	0,081	0,062	0,0854	0,102	0,0024	1,0155	2,6974	2,336	3,9115		3,8738
К-6	0,225	0,065	0,0562	0,234	0,0009	1	4,0989	3,5497	1,7036		5,7967
К-7	0,122	0,085	0,0651	0,148	0,0022	1,0106	3,5385	3,0644	2,6834		5,0572
К-8	0,108	0,066	0,0544	0,126	0,0019	1,0051	4,2346	3,6672	3,1524		6,0191
К-9	0,137	0,068	0,0617	0,152	0,0015	1,0012	3,7335	3,2333	2,6087		5,2863
ТП №3 (ст. Донская)
К-1	0,00101	0,00537	0,0054	0	0,0169	1,5533	42,6597	36,9443	0		93,7104
К-2	0,097	0,025	0,103	0,1	0,0008	1	2,2365	1,9368	3,9832		3,1628
К-3	0,021	0,054	0,0425	0,057	0,0081	1,2909	5,4203	4,6941	6,8864		9,8953
К-4	0,267	0,082	0,1898	0,279	0,0009	1	1,2137	1,051	1,4285		1,7164
К-5	0,1	0,097	0,0706	0,139	0,003	1,0356	3,2629	2,8257	2,8639		4,7787
К-6	0,15	0,095	0,1133	0,177	0,002	1,0067	2,0332	1,7608	2,2472		2,8946

Выбор и проверка аппаратуры высокого напряжения ячеек питающих линий
