Согласно ПУЭ электрические аппараты выбирают по роду установки, номинальному току и напряжению, проверяют на динамическую и термическую устойчивость. Ячейка питающей линии представляет собой комплектное распределительное устройство наружной или внутренней установки. КРУН комплектуется двумя разъединителями с короткозамыкателями (QS) для создания видимого разрыва цепи при проведении профилактических и ремонтных работ обслуживающим или оперативным персоналом, выключателем нагрузки (QF) и комплектом трансформаторов тока (ТА), которые служат для питания приборов релейной защиты и приборов учёта электрической энергии. Однолинейная упрощённая схема КРУН представлена на рис.

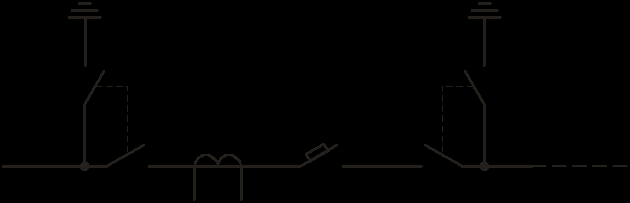

Рис. Однолинейная упрощённая схема КРУН.
Для выбора и проверки электрических аппаратов высокого напряжения целесообразно составить таблицу, куда вносятся исходные данные места установки аппарата и его каталожные данные. Место установки – РТП.
Таблица 18
Сравнение исходных данных места установки, с параметрами выключателя, разъединителя, трансформатора тока
| Исходные данные места установки | Параметры выключателя | Параметры разъединителя | Параметры Трансформатора тока |
| Тип ВП-35 | Тип РНД(З)-35/1000 | Тип ТПОЛ-35 | |
| Uном = 35 кВ | 35 кВ | 35 кВ | 35 кВ |
| Iном =66,436 А | 0,4 кА | 1000 А | 400 А |
|
| 5 кА | - | - |
|
| 16 кА | 64 кА | 100 кА |
|
| 6,3 кА | 25 кА | 1,6 кА |
3,153 кА
8,919 кА
Как видно из табл. 18 параметры всех выбранных аппаратов удовлетворяют предъявляемым требованиям.
Расчёт сети по потере напряжения при пуске электродвигателя
Когда в сети работают короткозамкнутые асинхронные электродвигатели большой мощности, то после того, как сеть рассчитана по допустимым отклонения напряжения, её проверяют на кратковременные колебания напряжения при пуске электродвигателей. Известно, что пусковой ток асинхронного короткозамкнутого электродвигателя в 4…7 раз больше его номинального значения. Вследствие этого потеря напряжения в сети при пуске может в несколько раз превышать потерю напряжения на двигателе будет значительно ниже, чем в обычном режиме.
Однако в большинстве случаев электродвигатели запускают не слишком часто (несколько раз в час), продолжительность разбега двигателя невелика – до 10 с.
При пуске электродвигателей допускаются значительно большие понижения напряжения, чем при нормальной работе. Требуется только чтобы пусковой момент двигателя, был достаточен для преодоления момента сопротивления и, следовательно, двигатель мог нормально развернуться.
Допустимое отклонение напряжения на зажимах двигателя определяются по формуле
, (45)
Параметры сети от подстанции до места установки электродвигателя определяются по формулам
, (46)
, (47)
Фактическое отклонение напряжения на зажимах электродвигателя определяется по формуле
, (48)
где δUд.д.пуск - отклонение напряжения на зажимах электродвигателя до пуска, %;
Uтр.пуск - потери напряжения в трансформаторе при пуске электродвигателя, %;
ΔUЛ.0,38 пуск – потери напряжения в линии 0,38 кВ при пуске электродвигателя, %.
Потеря напряжения в трансформаторе при пуске электродвигателя определяется по формуле
. (49)
Мощность двигателя при пуске определяется по формуле
, (50)
где КI – кратность пускового тока.
Коэффициент реактивной мощности при пуске определяется по формуле
. (51)
Потеря напряжения в линии 0,38 кВ при пуске определяется
. (52)
Заключением об успешности пуска электродвигателя является условие
(53)
| Потребитель П 24 (545 - Столовая с электронагревательным оборудованием и с электроплитой на 50 мест) трансформаторной подстанции ТП 1 имеет привод с электродвигателем 4A180S2Y3 Паспортные данные электродвигателя Рном=22 кВт cosном=0,91 КПД=0,885 max=2,5 min=1,1 пуск=1,4 кр=1,4 Rк.п=0,065 Хк.п=0,15 Sк=12,5 кI=7,5 тр=1,2 Uдоп.д.=-(1-1,017)100=1,77 % Пусковой коэффициент реактивной мощности равен Мощность асинхронного двигателя при пуске равна Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны Потери напряжения в линии 0,38 кВ при пуске двигателя равны Отклонение напряжения на зажимах электродвигателя до пуска Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит Пуск двигателя произойдет успешно. |
| Потребитель П 3 (547 - Столовая с электронагревательным оборудованием и с электроплитой на 100 мест) трансформаторной подстанции ТП 2 имеет привод с электродвигателем 4A180M2Y3 Паспортные данные электродвигателя Рном=30 кВт cosном=0,9 КПД=0,905 max=2,5 min=1,1 пуск=1,4 кр=1,4 Rк.п=0,054 Хк.п=0,13 Sк=12,5 кI=7,5 тр=1,2 Uдоп.д.=-(1-1,017)100=1,77 % Пусковой коэффициент реактивной мощности равен Мощность асинхронного двигателя при пуске равна Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны Потери напряжения в линии 0,38 кВ при пуске двигателя равны Отклонение напряжения на зажимах электродвигателя до пуска Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит Пуск двигателя произойдет успешно. |
| Потребитель П 6 (1 - Откорм свиней на 4000) трансформаторной подстанции ТП 2 имеет привод с электродвигателем 4А160S6У3 Паспортные данные электродвигателя Рном=15 кВт cosном=0,87 КПД=0,875 max=2 min=1 пуск=1,2 кр=1,2 Rк.п=0,11 Хк.п=0,19 Sк=15 кI=6 тр=1,2 Uдоп.д.=-(1-1,099)100=9,924 % Пусковой коэффициент реактивной мощности равен Мощность асинхронного двигателя при пуске равна Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны Потери напряжения в линии 0,38 кВ при пуске двигателя равны Отклонение напряжения на зажимах электродвигателя до пуска Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит Пуск двигателя произойдет успешно. |
| Потребитель П 8 (110 - Коровник привязного содержания с механизированным доением, уборкой навоза и электроводонагревателем на 400 коров) трансформаторной подстанции ТП 2 имеет привод с электродвигателем 4A180S2Y3 Паспортные данные электродвигателя Рном=22 кВт cosном=0,91 КПД=0,885 max=2,5 min=1,1 пуск=1,4 кр=1,4 Rк.п=0,065 Хк.п=0,15 Sк=12,5 кI=7,5 тр=1,2 Uдоп.д.=-(1-1,017)100=1,77 % Пусковой коэффициент реактивной мощности равен Мощность асинхронного двигателя при пуске равна Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны Потери напряжения в линии 0,38 кВ при пуске двигателя равны Отклонение напряжения на зажимах электродвигателя до пуска Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит Пуск двигателя произойдет успешно. |
| Потребитель П 10 (22 - Производство молока 200 коров) трансформаторной подстанции ТП 2 имеет привод с электродвигателем 4А250М6У3 Паспортные данные электродвигателя Рном=55 кВт cosном=0,89 КПД=0,915 max=2,1 min=1 пуск=1,2 кр=1,2 Rк.п=0,064 Хк.п=0,15 Sк=9,5 кI=6,5 тр=1,2 Uдоп.д.=-(1-1,099)100=9,924 % Пусковой коэффициент реактивной мощности равен Мощность асинхронного двигателя при пуске равна Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны Потери напряжения в линии 0,38 кВ при пуске двигателя равны Отклонение напряжения на зажимах электродвигателя до пуска Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит Пуск двигателя произойдет успешно. |
| Потребитель П 14 (21 - Репродуктивная свиноферма на 400 маток) трансформаторной подстанции ТП 2 имеет привод с электродвигателем 4А200М4У3 Паспортные данные электродвигателя Рном=37 кВт cosном=0,9 КПД=0,91 max=2,5 min=1 пуск=1,4 кр=1,4 Rк.п=0,074 Хк.п=0,16 Sк=10 кI=7 тр=1,2 Uдоп.д.=-(1-1,017)100=1,77 % Пусковой коэффициент реактивной мощности равен Мощность асинхронного двигателя при пуске равна Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны Потери напряжения в линии 0,38 кВ при пуске двигателя равны Отклонение напряжения на зажимах электродвигателя до пуска Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит Пуск двигателя произойдет успешно. |
| Потребитель П 1 (20 - Репродуктивная свиноферма на 200 маток) трансформаторной подстанции ТП 3 имеет привод с электродвигателем 4А112М4У3 Паспортные данные электродвигателя Рном=7,5 кВт cosном=0,86 КПД=0,875 max=3 min=1,7 пуск=2,2 кр=2,2 Rк.п=0,088 Хк.п=0,15 Sк=19,5 кI=7,5 тр=1,2 Uдоп.д.=-(1-0,811)100=-18,815 % Пусковой коэффициент реактивной мощности равен Мощность асинхронного двигателя при пуске равна Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны Потери напряжения в линии 0,38 кВ при пуске двигателя равны Отклонение напряжения на зажимах электродвигателя до пуска Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит Пуск двигателя не состоится!!!!. |
| Потребитель П 2 (4 - Откорм свиней на 10000) трансформаторной подстанции ТП 3 имеет привод с электродвигателем 4A225M2Y3 Паспортные данные электродвигателя Рном=55 кВт cosном=0,92 КПД=0,91 max=2,5 min=1,2 пуск=1,4 кр=1,4 Rк.п=0,055 Хк.п=0,16 Sк=11 кI=7,5 тр=1,2 Uдоп.д.=-(1-1,017)100=1,77 % Пусковой коэффициент реактивной мощности равен Мощность асинхронного двигателя при пуске равна Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны Потери напряжения в линии 0,38 кВ при пуске двигателя равны Отклонение напряжения на зажимах электродвигателя до пуска Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит Пуск двигателя произойдет успешно. |
| Потребитель П 3 (1 - Откорм свиней на 4000) трансформаторной подстанции ТП 3 имеет привод с электродвигателем 4A180M2Y3 Паспортные данные электродвигателя Рном=30 кВт cosном=0,9 КПД=0,905 max=2,5 min=1,1 пуск=1,4 кр=1,4 Rк.п=0,054 Хк.п=0,13 Sк=12,5 кI=7,5 тр=1,2 Uдоп.д.=-(1-1,017)100=1,77 % Пусковой коэффициент реактивной мощности равен Мощность асинхронного двигателя при пуске равна Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны Потери напряжения в линии 0,38 кВ при пуске двигателя равны Отклонение напряжения на зажимах электродвигателя до пуска Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит Пуск двигателя произойдет успешно. |
| Потребитель П 5 (21 - Репродуктивная свиноферма на 400 маток) трансформаторной подстанции ТП 3 имеет привод с электродвигателем 4А200М6У3 Паспортные данные электродвигателя Рном=22 кВт cosном=0,9 КПД=0,9 max=2,4 min=1 пуск=1,3 кр=1,3 Rк.п=0,092 Хк.п=0,17 Sк=13,5 кI=6,5 тр=1,2 Uдоп.д.=-(1-1,056)100=5,611 % Пусковой коэффициент реактивной мощности равен Мощность асинхронного двигателя при пуске равна Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны Потери напряжения в линии 0,38 кВ при пуске двигателя равны Отклонение напряжения на зажимах электродвигателя до пуска Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит Пуск двигателя произойдет успешно. |
| Потребитель П 6 (2 - Откорм свиней на 6000) трансформаторной подстанции ТП 3 имеет привод с электродвигателем 4A200L2Y3 Паспортные данные электродвигателя Рном=45 кВт cosном=0,9 КПД=0,91 max=2,5 min=1 пуск=1,4 кр=1,4 Rк.п=0,058 Хк.п=0,15 Sк=11,5 кI=7,5 тр=1,2 Uдоп.д.=-(1-1,017)100=1,77 % Пусковой коэффициент реактивной мощности равен Мощность асинхронного двигателя при пуске равна Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны Потери напряжения в линии 0,38 кВ при пуске двигателя равны Отклонение напряжения на зажимах электродвигателя до пуска Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит Пуск двигателя произойдет успешно. |
0,277 Ом,
0,053 Ом.
2,307
0,397
(65,6051,035)/0,805=84,371 кВт.
(84,37115,009)/856,46=1,478 %.
((84371,107(0,277+0,124))/(144400))100%=23,465 %
2,06 %
-27,005 %.Выбор устройств от перенапряжений
