Текст из файла (страница 3)

Таблица 5

Расчёт нагрузок на ТП

Определение места расположения распределительной трансформаторной подстанции. Конфигурация сети высокого напряжения и определение величины высокого напряжения

Распределительные, как и потребительские трансформаторные подстанции следует располагать в месте, которое максимально приближено к центру электрических нагрузок. Координаты центра электрических нагрузок определяются аналогично сети 0,38 кВ.

Таблица 6

Координаты потребителей низковольтной сети

Центр электрических нагрузок высоковольтной сети имеет следующие координаты:

Х=6,882 км

Y=4,679 км

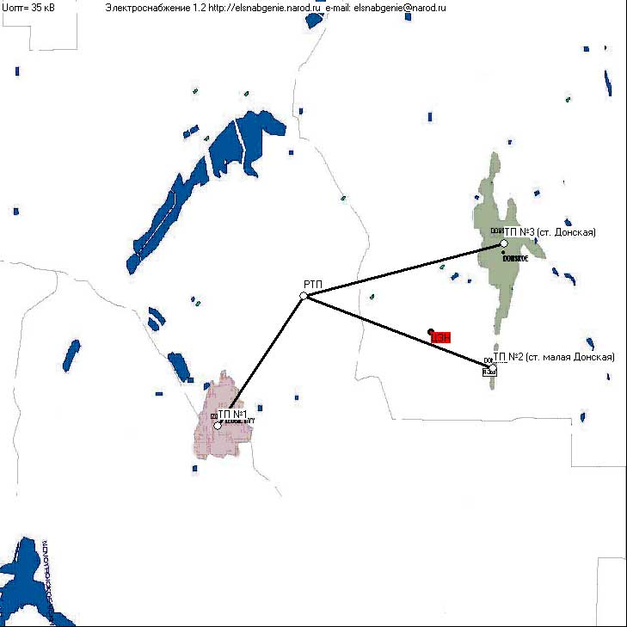

Схема ВВ сети

Определение нагрузок в сети высокого напряжения

Нагрузки определяются для каждого участка сети. Если расчётные нагрузки отличаются по величине не более чем в четыре раза, то их суммирование ведётся методом коэффициента одновремённости по формулам

(5,6)

где ко – коэффициент одновремённости (ко=0,7);

в противном случае суммирование нагрузок ведется методом надбавок по формулам

, (7)

, (8)

где Рmax; Qmax – наибольшие из суммируемых нагрузок, кВт, квар;

Рi; Qi – надбавки от i-х нагрузок, кВт, квар.

Результаты остальных расчётов показаны в табл. 7

Таблица 7

Результаты суммирования нагрузок в сети высокого напряжения

Оптимальное напряжение высоковольтной сети определяется по формуле

(9)

где Lэк – эквивалентная длина линии, км;

Р1 – расчётная мощность на головном участке (участках), кВт.

Эквивалентная длина участка определяется по формуле

(10)

где Li – длина i-го участка линии, км;

Рi – мощность i-го участка линии, кВт.

Эквивалентная длина составит

3,097 км.

32,634 кВ.

Принимаем стандартное напряжение 35 кВ.

Определение числа и мощности трансформаторов на подстанции

Для потребителей II и III категории в зависимости от величины расчетной нагрузки могут применяться трансформаторные подстанции с одним или двумя трансформаторами. С учетом перспективы развития выбирается коэффициент роста нагрузок трансформаторной подстанции.

Расчетная нагрузка с учетом перспективы развития определяется по формуле

(11)

где кр - коэффициент роста нагрузок.

Мощность трансформатора выбирается по таблицам 22 приложения 1 [Электроснабжение сельского хозяйства: Методическое пособие. – Изд. 2-е перераб. и доп. / Сосот. В.В. Коваленко, А.В. Ивашина, А.В. Нагорный, А.В. Кравцов. – Ставрополь: Изд-во СтГАУ «АГРУС», 2004. – 100 с.] «Интервалы роста нагрузок для выбора трансформаторов», исходя из условия,

(12)

Где Sэн – нижний экономический интервал;

Sэв – верхний экономический интервал.

Технические данные выбранного трансформатора заносятся в табл. 8

Таблица 8 Технические данные трансформатора

Выбранный трансформатор проверяется по коэффициенту систематических перегрузок согласно приложения 1 таблицы 26 [Электроснабжение сельского хозяйства: Методическое пособие. – Изд. 2-е перераб. и доп. / Сосот. В.В. Коваленко, А.В. Ивашина, А.В. Нагорный, А.В. Кравцов. – Ставрополь: Изд-во СтГАУ «АГРУС», 2004. – 100 с.].

Выбранный трансформатор проверяется по коэффициенту систематических перегрузок.

(13)

Результаты расчета коэффициента систематических перегрузок для ТП представлены в таблице далее. Коэффициент систематических перегрузок не должен превышать 1,5.

Таблица 9 Коэффициент системных перегрузок ТП

Выбор типа подстанции

Для электроснабжения сельских потребителей на напряжении 0,38/0,22 кВ непосредственно возле центров потребления электроэнергии сооружают трансформаторные пункты или комплектные трансформаторные подстанции на 35, 6-10/0,38-0,22 кВ. Обычно мощности трансформаторных пунктов не очень значительны, и иногда их размещают на деревянных мачтовых конструкциях. Комплектные трансформаторные подстанции устанавливают на специальных железобетонных опорах. Трансформаторные пункты при использовании дерева монтируют на АП-образных опорах. Они имеют невысокую стоимость, и их сооружают в короткий срок, причем для их сооружения используют местные строительные материалы.

Комплектные подстанции полностью изготавливают на заводах, а на месте установки их только монтируют на соответствующих железобетонных опорах или фундаментах. Эксплуатация таких трансформаторных пунктов и комплектных подстанций очень проста, что обусловило их широкое применение в практике вообще и, особенно в сельской энергетике. Их применяют также на окраинах городов, а иногда и в качестве цеховых пунктов электроснабжения на заводах и фабриках. На этих подстанциях имеется вся необходимая аппаратура для присоединения к линии 35, 6-10 кВ (разъединитель, вентильные разрядники, предохранители), силовой трансформатор мощностью от 25 до 630 кВА и распределительное устройство сети 0,38/0,22 кВ, смонтированное в герметизированном металлическом ящике. На конструкции подстанции крепят необходимое число изоляторов для отходящих воздушных линий 0,38/0,22 кВ.

Расчёт сечения проводов сети высокого напряжения

Расчёт сечения проводов сети высокого напряжения производится по экономической плотности тока

, (14)

где Iр – расчётный ток участка сети, А;

jэк – экономическая плотность тока, А/мм2

Продолжительность использования максимума нагрузки Тм.

Максимальный ток участка линии высокого напряжения определяется по формуле

, (15)

где Sp – полная расчетная мощность, кВА;

Uном – номинальное напряжение, кВ.

Расчёт сечения проводов ведётся для всех участков сети , расчет сечения проводов на остальных участках ведется аналогично, и результаты расчётов сводятся в таблицу 10.

Таблица 10

Расчёт сечения проводов в сети высокого напряжения

Определение потерь напряжения в высоковольтной сети и трансформаторе

Потери напряжения на участках линии высокого напряжения в вольтах определяются по формуле

(16)

где Р – активная мощность участка, кВт;
